Head First JNA

问题描述

虚拟化项目，需要用到 Java 调用原生代码的技术，我们使用的是开源库 JNA ( Java Native Access )。

Native ( C/C++ )代码，编译生成动态链接库 Dynamic-link library 。

在 Windows 下常见的 .dll 文件。这是我们项目中用到的动态链接库。

而在 unix 环境下，为 .so 文件。这是百度地图的动态链接库。

Head First JNA

与动态链接库配套的，会有相应的头文件，来声明动态链接库中对外暴露的方法。

Head First JNA

百度地图是直接封装好，给了 .so ，但是不给头文件，直接把写好的 jar 包给你，直接调用就行。

Head First JNA

之前也是用过百度地图的 SDK ，现在自己手写代码调用动态链接库才明白，原来之前用的都是别人封装好的，如今自己参照头文件手写，感觉理解还是深刻了不少。

入门

待解决的问题

我们使用 JNA ，主要是去调用动态链接库中已经实现的方法，所以要解决的问题就是：如何在 Java 代码中调用动态链接库的方法？

打开头文件，这个方法要求传输的数据是指针，而 Java 是没有指针的，另一个问题： Java 数据类型与 C/C++ 的数据类型如何映射？

Head First JNA

方法映射

打开 JNA 的官方 README ，点击 Getting Started 。

直接看代码，里面的 sample ，入门足够了。

Head First JNA

Library

// This is the standard, stable way of mapping, which supports extensive
// customization and mapping of Java to native types.

public interface CLibrary extends Library {
    CLibrary INSTANCE = (CLibrary)
        Native.load((Platform.isWindows() ? "msvcrt" : "c"),
                            CLibrary.class);

    void printf(String format, Object... args);
}

类型映射

默认类型映射

这是官方 README 中给的类型映射。

学习与实践的区别，看着这个表格感觉挺简单的，实际用起来真难。

Head First JNA

结构体映射

结构体 PSA_HOST ：

typedef struct {
  char   name[33];
  DWORD  context;
} PSA_HOST;

映射类 HostStruct ：

  1. 编写类 HostStruct ，继承 Structure ，表示这个一个结构体。
  2. 声明字段 name 与 context ， 并且设置访问属性为 public 。
  3. 重写 getFieldOrder 方法，表示本类中各字段以何顺序映射原生结构体。
/**
 * @author zhangxishuo on 2019-02-16
 * 结构体 PSA_HOST
 */
public class HostStruct extends Structure {

    public byte[] name = new byte[33];

    public int context;

    @Override
    protected List<String> getFieldOrder() {
        return Arrays.asList("name", "context");
    }
}

注意

const char * 才能映射为 String 类型。

而 char * 只能映射为 byte 数组，然后使用 Native.toString() 方法将 byte 数组转换为 String 。

方法映射

typedef PSA_STATUS (*LPFN_PSA_ShutdownHost)( PSA_LOGON_HANDLE *handle, IN PSA_HOST *psa_host );

参数中需要 PSA_HOST 结构体的指针。

参考了好多篇文章，最常用的就是下面这种写法。写静态内部类，内部类实现 ByReference 与 ByValue 接口，分别表示映射指针，与映射值。

/**
 * @author zhangxishuo on 2019-02-16
 * 结构体 PSA_HOST
 */
public class HostStruct extends Structure {

    /**
     * 结构体指针
     */
    public static class ByReference extends HostStruct implements Structure.ByReference {
    }

    /**
     * 结构体具体的值
     */
    public static class ByValue extends HostStruct implements Structure.ByValue {
    }

    public byte[] name = new byte[33];

    public int context;

    @Override
    protected List<String> getFieldOrder() {
        return Arrays.asList("name", "context");
    }
}

映射

/**
 * 关闭计算机
 * @param pointerByReference 认证pointer
 * @param host               主机指针
 * @return 参见枚举类PsaStatus
 */
NativeLong _PSA_ShutdownHost(PointerByReference pointerByReference,
                            HostStruct.ByReference host);

复杂类型

打起精神，重点来了！

开发过程中，有这样一种复杂的数据结构，嵌套关系比较复杂。

typedef struct {
  union {
    DWORD flags;
    struct {
      DWORD rev:23;
      DWORD copy_status:3;
      DWORD timeout:1;
      DWORD disconnect:1;
      DWORD rev1:1;
      DWORD os_logoned:1;
      DWORD logoned:1;
      DWORD online:1;
    };
  };
} PSA_HOST_STATUS_FLAGS;

Head First JNA

知识不用就忘，谁还记得 C 语言里的联合是啥？

Too young

struct {
  DWORD rev:23;
  DWORD copy_status:3;
  DWORD timeout:1;
  DWORD disconnect:1;
  DWORD rev1:1;
  DWORD os_logoned:1;
  DWORD logoned:1;
  DWORD online:1;
};

DWORD 就是 int ，先映射里面的结构体。

把这些属性一写，然后再重写 getFieldOrder 方法。

/**
 * @author zhangxishuo on 2019-02-26
 * 计算机状态结构体
 */
public class HostStatusStruct extends Structure {

    /**
     * 结构体指针
     */
    public static class ByReference extends HostStatusStruct implements Structure.ByReference {
    }

    /**
     * 结构体具体的值
     */
    public static class ByValue extends HostStatusStruct implements Structure.ByValue {
    }

    public int rev;

    public int copy_status;

    public int timeout;

    public int disconnect;

    public int rev1;

    public int os_logoned;

    public int logoned;

    public int online;

    @Override
    protected List<String> getFieldOrder() {
        return Arrays.asList("rev", "copy_status", "timeout", "disconnect", "rev1", "os_logoned", "logoned", "online");
    }
}
union {
  DWORD flags;
  struct {
    DWORD rev:23;
    DWORD copy_status:3;
    DWORD timeout:1;
    DWORD disconnect:1;
    DWORD rev1:1;
    DWORD os_logoned:1;
    DWORD logoned:1;
    DWORD online:1;
  };
};

然后再映射联合，编写一个类继承 Union ，该类即映射到联合。

/**
 * 联合
 */
public static class UNION extends Union {
    public int flags;
    public HostStatusStruct hostStatusStruct;
}

最后映射最外层的 PSA_HOST_STATUS_FLAGS 。

/**
 * @author zhangxishuo on 2019-02-26
 * 结构体 PSA_HOST_STATUS_FLAGS
 */
public class HostStatusFlagsStruct extends Structure {

    /**
     * 联合
     */
    public static class UNION extends Union {
        public int flags;
        public HostStatusStruct hostStatusStruct;
    }

    /**
     * 结构体指针
     */
    public static class ByReference extends HostStatusFlagsStruct implements Structure.ByReference {
    }

    /**
     * 结构体具体的值
     */
    public static class ByValue extends HostStatusFlagsStruct implements Structure.ByValue {
    }

    public UNION union;

    @Override
    protected List<String> getFieldOrder() {
        return Collections.singletonList("union");
    }
}

看上去好像没什么毛病，一切都这么简单吗？当然不是。

-1073741824

一调用，就炸了。

Head First JNA

看 API 文档的声明， flags 应该是没什么具体含义的，而结构体中应该是我们想要获取的信息。

那为什么 flags 有数，而结构体中却没有值呢？

联合

struct TEST_STRUCT {
    int a,
    int b
};

Head First JNA

union TEST_UNION {
    int a,
    int b
};

Head First JNA

声明映射类型

重写 read 方法，当读取数据时，设置联合的类型为结构体类型。

@Override
public void read() {
    super.read();
    union.setType(HostStatusStruct.class);
    union.read();
}

怪事

Head First JNA

当时这个问题把我愁坏了，捯饬了一整天才学明白。

数字

一直是这个数字： -1073741824 ，这个数字是不是有什么问题？

把 -1073741824 转换为 32 机的二进制表示：

1073741824 是 2 的 30 次方。

问题

问题还是出在这个上：

struct {
  DWORD rev:23;
  DWORD copy_status:3;
  DWORD timeout:1;
  DWORD disconnect:1;
  DWORD rev1:1;
  DWORD os_logoned:1;
  DWORD logoned:1;
  DWORD online:1;
};

虽然 DWORD 就映射为 int ，但这里不是简单的映射：

rev:23 表示 rev 占 32 位。

copy_status:3 表示 copy_status 占 3 位。

timeout:1 表示 timeout 占 1 位。

内存是倒着存的，所以数据应该是这样。

Head First JNA

映射

原理知道了，那怎么映射呢？怎么映射一个一位的内容呢？

Head First JNA

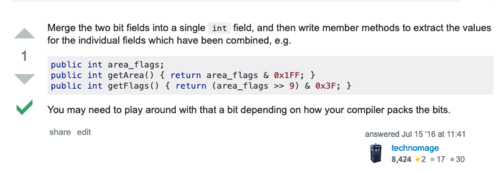

StackOverflow 上一老哥给出了解决方案，先写个 int 把所有的都映射过来，然后我想要第几位再从里面扒。

/**
 * @author zhangxishuo on 2019-02-26
 * 计算机状态结构体
 */
public class HostStatusStruct extends Structure {

    /**
     * 结构体指针
     */
    public static class ByReference extends HostStatusStruct implements Structure.ByReference {
    }

    /**
     * 结构体具体的值
     */
    public static class ByValue extends HostStatusStruct implements Structure.ByValue {
    }

    public int value;

    public int getRev() {
        return value & 0x3FFFFF;
    }

    public int getCopyStatus() {
        return (value >> 23) & 0x3;
    }

    public int getTimeout() {
        return (value >> 26) & 0x1;
    }

    public int getDisconnect() {
        return (value >> 27) & 0x1;
    }

    public int getRev1() {
        return (value >> 28) & 0x1;
    }

    public int getOsLogoned() {
        return (value >> 29) & 0x1;
    }

    public int getLogoned() {
        return (value >> 30) & 0x1;
    }

    public int getOnline() {
        return (value >> 31) & 0x1;
    }

    @Override
    protected List<String> getFieldOrder() {
        return Collections.singletonList("value");
    }
}

至此，功能完成。

总结

又过去了忙碌的一周，很高兴我们的新项目已经完成大半。

感谢潘佳琦与李宜衡在本项目中的支持，第一次用 Angular ，好多地方我也不懂，我先学着，然后设计一套架构付诸实践，潘佳琦与李宜衡也都能遵从我制定的规范。

起初，我也提出了许多错误的规范，但当我用着用着发现原来那套不行的时候，及时改正，修改架构再重新设计，潘佳琦与李宜衡也在前台经历了大约三次的代码重构。

Head First JNA

前台架构变更多次，感觉最后的设计还让人满意，也能让他人快速理解这种设计理念。

争取下一个项目，不使用 ng-alain ，自己从头到尾搭建一个项目骨架。

最后表扬一下潘佳琦，上周基本我有一半的时间都在上课，我能做的就是前一天晚上把任务建好，然后写一些基础代码或示例代码，然后给潘佳琦讲，再让他去写。

潘佳琦效率还是很高的，我记得周一的时候建了一堆任务，我想怎么着也得写两天吧，当我上课回来，发现“当当当”，潘佳琦都给写完了，代码也十分的规范。

对小组员的开发效率在心中也有了一个重新的定位。

原文  https://segmentfault.com/a/1190000018357425
正文到此结束
