使用 CircularReveal 动画实现页面扩展效果

Android的Material Design设计理念, 带来很多绚丽的动画效果. 在页面切换中, 最常用的就是 SharedElementTransition , 通过设置控件的变换方式, 在进入时把控件变换为页面, 在退出时, 把页面变换为控件, 同时, 可以设置控件移动的轨迹. 这样的控件, 可以应用于 消息通知 , 或者 广告显示 , 提供非常好的用户体验. 那么是如何实现的呢?

更多: http://www.wangchenlong.org/

随着厂商的版本迭代, 超过三分之一的手机都是5.0以上的操作系统, 随着更多便宜的低端手机普及5.0+系统(如红米系列), 给用户带来更好的体验, 会大大增加应用留存率.

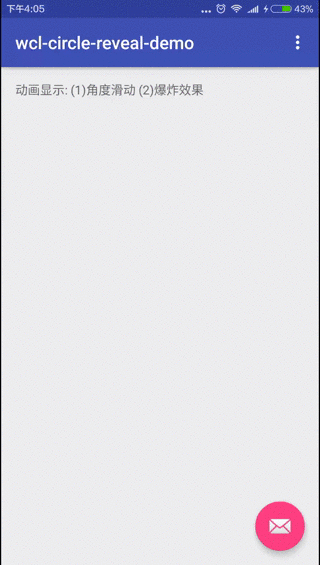

使用 CircularReveal 动画实现页面扩展效果

本文主要内容:

(1) 修改分享元素的滑动轨迹, 以90°圆弧方式出现和返回, 即transition动画.

(2) 生成和销毁页面的爆炸和凝聚效果, 即CircularReveal的使用方式.

本文源码的GitHub 下载地址 .

首页

新建一个含义Fab按钮的HelloWorld工程. 添加ButterKnife和Lambda库.

设置Fab按钮的跳转事件.

// Fab的跳转事件
public void startOtherActivity(View view) {
    if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
        ActivityOptions options =
                ActivityOptions.makeSceneTransitionAnimation(this, mFab, mFab.getTransitionName());
        startActivity(new Intent(this, OtherActivity.class), options.toBundle());
    } else {
        startActivity(new Intent(this, OtherActivity.class));
    }
}

确保版本号大于5.0, 支持Material Design的动画效果.

设置Fab的TransitionName, 即变化名称.

<android.support.design.widget.FloatingActionButton
    android:id="@+id/fab"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_gravity="bottom|end"
    android:layout_margin="@dimen/fab_margin"
    android:clickable="true"
    android:onClick="startOtherActivity"
    android:src="@android:drawable/ic_dialog_email"
    android:transitionName="@string/other_transition_name"
    tools:targetApi="lollipop"/>

注意android:transitionName属性, 表示变换名称.

跳转页

页面由背景, 变化控件, 关闭控件, 这三部分组成.

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    android:id="@+id/other_rl_container"
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/transparent">

    <android.support.design.widget.FloatingActionButton
        android:id="@+id/other_fab_circle"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:transitionName="@string/other_transition_name"
        app:backgroundTint="@color/colorAccent"
        app:elevation="0dp"
        app:fabSize="normal"
        app:pressedTranslationZ="8dp"
        tools:targetApi="21"/>

    <TextView
        android:id="@+id/other_tv_container"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="@color/colorAccent"
        android:gravity="center"
        android:text="@string/other_text"
        android:textColor="@android:color/white"
        android:textSize="40sp"
        android:textStyle="bold"
        android:visibility="invisible"
        tools:visibility="visible"/>

    <ImageView
        android:id="@+id/other_iv_close"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:clickable="true"
        android:contentDescription="@null"
        android:onClick="backActivity"
        android:src="@drawable/ic_close_white"
        android:visibility="invisible"/>

</RelativeLayout>

注意, 变换控件FloatingActionButton与主页的变换控件有相同的transitionName.

显示逻辑, 设置入场和退场动画, 爆炸的动画效果.

@Override protected void onCreate(@Nullable Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_other);
    ButterKnife.bind(this);

    if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
        setupEnterAnimation(); // 入场动画
        setupExitAnimation(); // 退场动画
    } else {
        initViews();
    }
}

退出逻辑, 退出动画, 凝聚的动画效果.

// 退出按钮
public void backActivity(View view) {
    if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
        onBackPressed();
    } else {
        defaultBackPressed();
    }
}

下面仔细分析显示和退场动画.

显示动画

分享元素切换使用弧度规矩, 即arc_motion, 90°旋转过去和回来. 在动画结束后, 页面显示使用爆炸效果.

// 入场动画
@TargetApi(Build.VERSION_CODES.LOLLIPOP)
private void setupEnterAnimation() {
    Transition transition = TransitionInflater.from(this)
            .inflateTransition(R.transition.arc_motion);
    getWindow().setSharedElementEnterTransition(transition);
    transition.addListener(new Transition.TransitionListener() {
        @Override public void onTransitionStart(Transition transition) {

        }

        @Override public void onTransitionEnd(Transition transition) {
            transition.removeListener(this);
            animateRevealShow();
        }

        @Override public void onTransitionCancel(Transition transition) {

        }

        @Override public void onTransitionPause(Transition transition) {

        }

        @Override public void onTransitionResume(Transition transition) {

        }
    });
}

// 动画展示
@TargetApi(Build.VERSION_CODES.LOLLIPOP)
private void animateRevealShow() {
    GuiUtils.animateRevealShow(
            this, mRlContainer,
            mFabCircle.getWidth() / 2, R.color.colorAccent,
            new GuiUtils.OnRevealAnimationListener() {
                @Override public void onRevealHide() {

                }

                @Override public void onRevealShow() {
                    initViews();
                }
            });
}

arc_motion角度变换

<transitionSet
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="500"
    android:interpolator="@android:interpolator/linear_out_slow_in">

    <changeBounds>
        <!--suppress AndroidElementNotAllowed -->
        <arcMotion
            android:maximumAngle="90"
            android:minimumHorizontalAngle="90"
            android:minimumVerticalAngle="0"/>
    </changeBounds>
</transitionSet>

爆炸的动画效果

// 圆圈爆炸效果显示
@TargetApi(Build.VERSION_CODES.LOLLIPOP)
public static void animateRevealShow(
        final Context context, final View view,
        final int startRadius, @ColorRes int color,
        OnRevealAnimationListener listener) {
    int cx = (view.getLeft() + view.getRight()) / 2;
    int cy = (view.getTop() + view.getBottom()) / 2;

    float finalRadius = (float) Math.hypot(view.getWidth(), view.getHeight());

    // 设置圆形显示动画
    Animator anim = ViewAnimationUtils.createCircularReveal(view, cx, cy, startRadius, finalRadius);
    anim.setDuration(300);
    anim.setInterpolator(new AccelerateDecelerateInterpolator());
    anim.addListener(new AnimatorListenerAdapter() {
        @Override public void onAnimationEnd(Animator animation) {
            super.onAnimationEnd(animation);
            view.setVisibility(View.VISIBLE);
            listener.onRevealShow();
        }

        @Override public void onAnimationStart(Animator animation) {
            super.onAnimationStart(animation);
            view.setBackgroundColor(ContextCompat.getColor(context, color));
        }
    });

    anim.start();
}

使用CircularReveal, 即圆形显示的动画效果.第一个参数是显示的视图, 第二个和第三个是变换的中心位置, 第三个和第四个是变换的起始半径和结束半径.

退出动画

退出动画是凝聚效果, 同样使用的是CircularReveal.

// 退出事件
@Override public void onBackPressed() {
    GuiUtils.animateRevealHide(
            this, mRlContainer,
            mFabCircle.getWidth() / 2, R.color.colorAccent,
            new GuiUtils.OnRevealAnimationListener() {
                @Override
                public void onRevealHide() {
                    defaultBackPressed();
                }

                @Override
                public void onRevealShow() {

                }
            });
}

退出和显示的区别就是起始和终止的半径不同.

// 圆圈凝聚效果
@TargetApi(Build.VERSION_CODES.LOLLIPOP)
public static void animateRevealHide(
        final Context context, final View view,
        final int finalRadius, @ColorRes int color,
        OnRevealAnimationListener listener
) {
    int cx = (view.getLeft() + view.getRight()) / 2;
    int cy = (view.getTop() + view.getBottom()) / 2;
    int initialRadius = view.getWidth();
    // 与入场动画的区别就是圆圈起始和终止的半径相反
    Animator anim = ViewAnimationUtils.createCircularReveal(view, cx, cy, initialRadius, finalRadius);
    anim.setDuration(300);
    anim.setInterpolator(new AccelerateDecelerateInterpolator());
    anim.addListener(new AnimatorListenerAdapter() {
        @Override public void onAnimationStart(Animator animation) {
            super.onAnimationStart(animation);
            view.setBackgroundColor(ContextCompat.getColor(context, color));
        }

        @Override public void onAnimationEnd(Animator animation) {
            super.onAnimationEnd(animation);
            listener.onRevealHide();
            view.setVisibility(View.INVISIBLE);
        }
    });
    anim.start();
}
