什么是Docker网络

【编者的话】 本文是《Docker网络及服务发现》一书的一个章节,介绍了搭建Docker单主机网络的基础内容。关于Docker网络的更多内容,包括多主机的网络,请参考该书的其他章节。

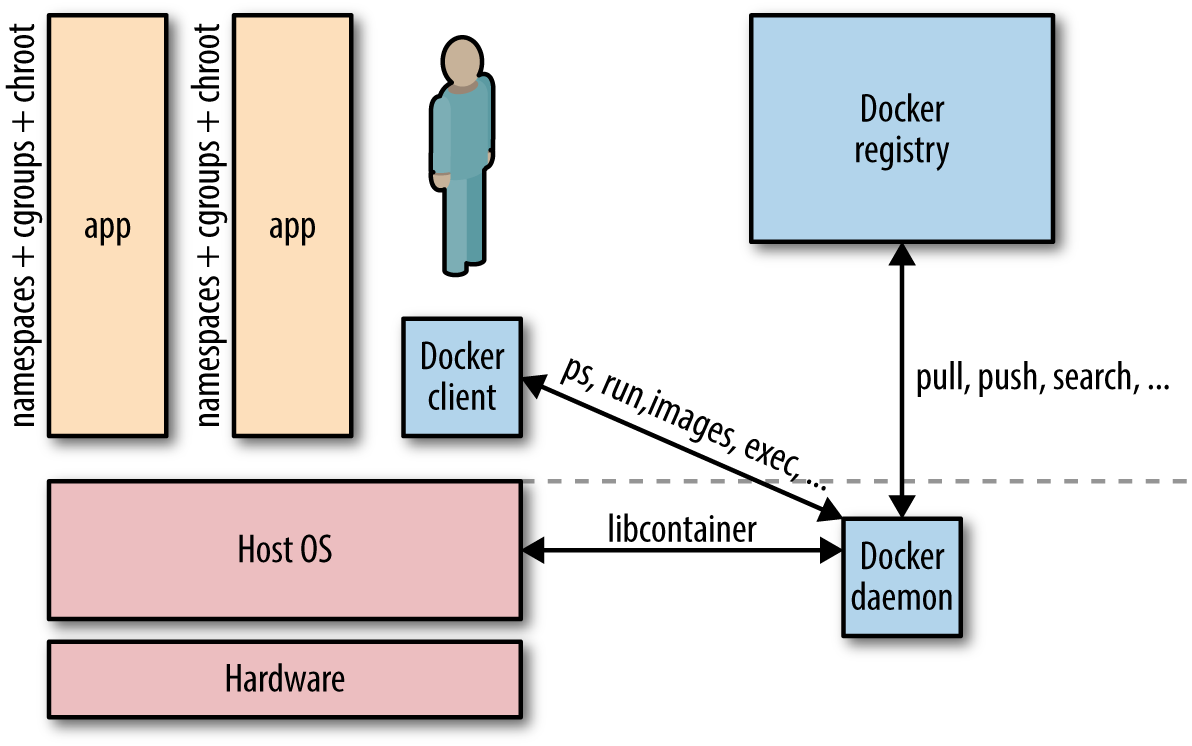

当你开始大规模使用Docker时,你会发现需要了解很多关于网络的知识。作为Docker网络的一篇介绍,我们将从头开始,然后开始讨论如何管理容器间的连接。Docker容器需要运行在一台宿主机上,可以是一台物理机(on-premise数据中心中的裸金属服务器),也可以是on-prem或云上的一台虚拟机。就像下图中描述的那样,宿主机上运行了Docker的daemon进程和客户端,一方面可以与Docker registry交互,另一方面可以启动、关闭和审查容器。

什么是Docker网络

宿主机和容器的关系是 1:N ,这以为这一台宿主机上可以运行多个容器。例如,从Facebook的报告来看,取决于机器的能力,每台宿主机上平均可以运行10到40个容器。另一个数据是:在Mesosphere,我们发现,在裸金属服务器上的各种负载测试中,每台宿主机上不超过250个容器是可能的。

无论你是在单主机上进行部署,还是在集群上部署,你总得和网络打交道:

  • 对于大多数单主机部署来说,问题归结于是使用共享卷进行数据交换,还是使用网络(基于HTTP或者其他的)进行数据交换。尽管Docker数据卷很容易使用,它也引入了紧耦合,这意味着很难将单主机部署转化为多主机部署。自然地,共享卷的优势是速度。
  • 在多主机部署中,你需要考虑两个方面:单主机上的容器之间如何通信和多主机之间的通信路径是怎样的。性能考量和安全方面都有可能影响你的设计决定。多主机部署通常是很有必要的,原因是单主机的能力有限(请看前面关于宿主机上容器的平均数量和最大数量的讨论),也可能是因为需要部署分布式系统,例如Apache Spark、HDFS和Cassandra。

分布式系统和数据本地化(Distributed Systems and Data Locality)

使用分布式系统(计算或存储)的基本想法是想从并行处理中获利,通常伴随着数据本地化。数据本地化,我指的是将代码转移到数据所在地的原则,而不是传统的、其他的方式。考虑下以下的场景:如果你的数据集是TB级的,而代码是MB级的,那么在集群中移动代码比传输TB级数据更高效。除了可以并行处理数据之外,分布式系统还可以提供容错性,因为系统中的一部分可以相对独立地工作。

简单地说,Docker网络是原生的容器SDN解决方案。总而言之,Docker网络有四种模式:桥模式,主机模式,容器模式和无网络模式。我们会详细地讨论单主机上的各种网络模式,在本章的最后,我们还会讨论一些常规主题,比如安全。

bridge模式网络

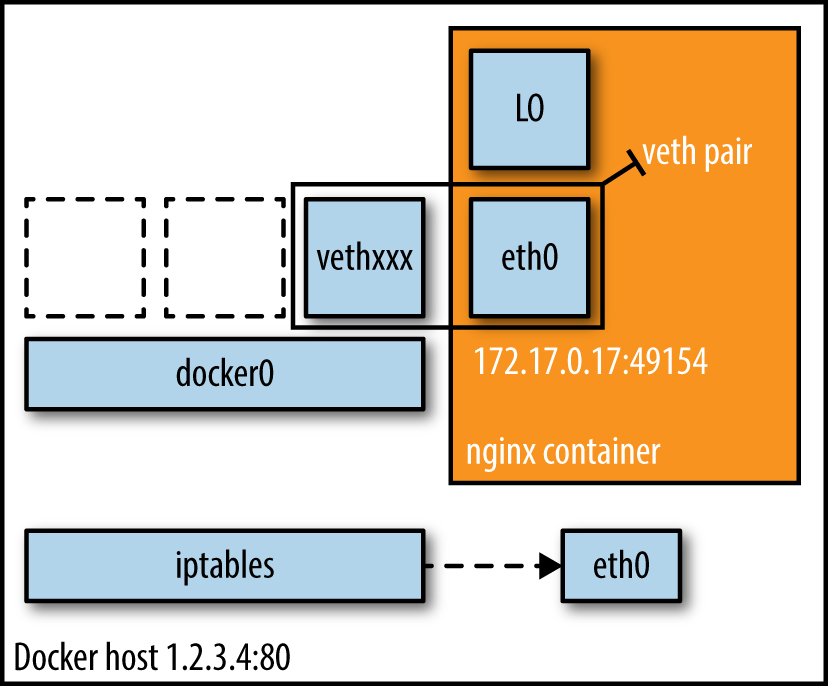

在该模式(见下图)中,Docker守护进程创建了一个虚拟以太网桥 docker0 ,附加在其上的任何网卡之间都能自动转发数据包。默认情况下,守护进程会创建一对对等接口,将其中一个接口设置为容器的eth0接口,另一个接口放置在宿主机的命名空间中,从而将宿主机上的所有容器都连接到这个内部网络上。同时,守护进程还会从网桥的私有地址空间中分配一个IP地址和子网给该容器。

$ docker run -d -P --net=bridge nginx:1.9.1
$ docker ps
CONTAINER ID IMAGE COMMAND CREATED
STATUS PORTS NAMES
17d447b7425d nginx:1.9.1 nginx -g 19 seconds ago
Up 18 seconds 0.0.0.0:49153->443/tcp,
0.0.0.0:49154->80/tcp trusting_feynman

因为bridge模式是Docker的默认设置,所以你也可以使用

docker run -d -P    nginx:1.9.1

。如果你没有使用-P(发布该容器暴露的所有端口)或者-p

host_port:container_port(发布某个特定端口),IP数据包就不能从宿主机之外路由到容器中。

什么是Docker网络

host模式网络

该模式将禁用Docker容器的网络隔离。因为容器共享了宿主机的网络命名空间,直接暴露在公共网络中。因此,你需要通过端口映射(port mapping)来进行协调。

$ docker run -d --net=host ubuntu:14.04 tail -f /dev/null
$ ip addr | grep -A 2 eth0:
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc mq state UP group default qlen 1000
link/ether 06:58:2b:07:d5:f3 brd ff:ff:ff:ff:ff:ff
inet **10.0.7.197**/22 brd 10.0.7.255 scope global dynamic eth0

$ docker ps
CONTAINER ID IMAGE COMMAND CREATED
STATUS PORTS NAMES
b44d7d5d3903 ubuntu:14.04 tail -f 2 seconds ago
Up 2 seconds jovial_blackwell
$ docker exec -it b44d7d5d3903 ip addr
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc mq state UP group default qlen 1000
link/ether 06:58:2b:07:d5:f3 brd ff:ff:ff:ff:ff:ff
inet **10.0.7.197**/22 brd 10.0.7.255 scope global dynamic eth0

我们可以从上例中看到:容器和宿主机具有相同的IP地址10.0.7.197。

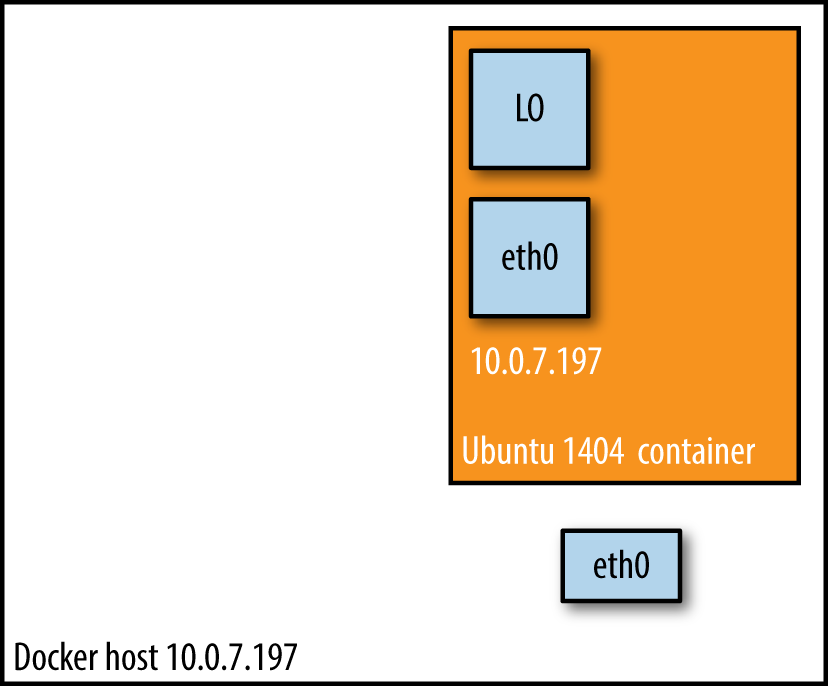

在下图中,我们可以看到:当使用host模式网络时,容器实际上继承了宿主机的IP地址。该模式比bridge模式更快(因为没有路由开销),但是它将容器直接暴露在公共网络中,是有安全隐患的。

什么是Docker网络

container模式网络

该模式会重用另一个容器的网络命名空间。通常来说,当你想要自定义网络栈时,该模式是很有用的。实际上,该模式也是Kubernetes使用的网络模式,你可以在这里了解更多内容。

$ docker run -d -P --net=bridge nginx:1.9.1
$ docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS
PORTS NAMES
eb19088be8a0 nginx:1.9.1 nginx -g 3 minutes ago Up 3 minutes
0.0.0.0:32769->80/tcp,
0.0.0.0:32768->443/tcp admiring_engelbart
$ docker exec -it admiring_engelbart ip addr
8: eth0@if9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc noqueue state UP group default
link/ether 02:42:ac:11:00:03 brd ff:ff:ff:ff:ff:ff
inet **172.17.0.3**/16 scope global eth0

$ docker run -it --net=container:admiring_engelbart ubuntu:14.04 ip addr
...
8: eth0@if9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc noqueue state UP group default
link/ether 02:42:ac:11:00:03 brd ff:ff:ff:ff:ff:ff
inet **172.17.0.3**/16 scope global eth0

结果(上面的例子)显示:第二个容器使用了 --net=container 参数,因此和第一个容器 admiring_engelbart 具有相同的IP地址 172.17.0.3

none模式网络

该模式将容器放置在它自己的网络栈中,但是并不进行任何配置。实际上,该模式关闭了容器的网络功能,在以下两种情况下是有用的:容器并不需要网络(例如只需要写磁盘卷的批处理任务);你希望自定义网络,在第3章中有很多选项使用了该模式。

$ docker run -d -P --net=none nginx:1.9.1
$ docker ps
CONTAINER ID IMAGE COMMAND CREATED
STATUS PORTS NAMES
d8c26d68037c nginx:1.9.1 nginx -g 2 minutes ago
Up 2 minutes grave_perlman
$ docker inspect d8c26d68037c | grep IPAddress
"IPAddress": "",
"SecondaryIPAddresses": null,

在上面的例子中可以看到,恰如我们所料,网络没有任何配置。

你可以在Docker官方文档中读到更多关于Docker网络的配置。

本书中的所有Docker命令都是在CoreOS环境中执行的,Docker客户端和服务端的版本都是1.7.1。

更多话题

在本章中,我们了解了Docker单主机网络的四种基本模式。现在我们讨论下你应该了解的其他主题(这与多主机部署也是相关的):

  • 分配IP地址
    频繁大量的创建和销毁容器时,手动分配IP地址是不能接受的。bridge模式可以在一定程度上解决这个问题。为了防止本地网络上的ARP冲突,Docker Daemon会根据分配的IP地址生成一个随机地MAC地址。在下一章中,我们会再次讨论分配地址的挑战。
  • 分配端口
    你会发现有两大阵营:固定端口分配(fixed-port-allocation)和动态端口分配(dynamically-port-allocation)。每个服务或者应用可以有各自的分配方法,也可以是作为全局的策略,但是你必须做出自己的判断和决定。请记住,bridge模式中,Docker会自动分配UDP或TCP端口,并使其可路由。
  • 网络安全
    Docker可以开启容器间通信(意味着默认配置 --icc=true ),也就是说,宿主机上的所有容器可以不受任何限制地相互通信,这可能导致拒绝服务攻击。进一步地,Docker可以通过 --ip_forward--iptables 两个选项控制容器间、容器和外部世界的通信。你应该了解这些选项的默认值,并让网络组根据公司策略设置Docker进程。可以读一下StackEngine的Boyd Hemphill写的文章Docker security analysis。
    另一个网络安全方面是线上加密(on-the-wire encryption),通常是指RFC 5246中定义的TLS/SSL。注意,在写本书时,这一方面还很少被讨论,实际上,只有两个系统(下一章会详细讨论)提供了这个特性:Weave使用NACI,OpenVPN是基于TLS的。根据我从Docker的安全负责人Diogo Mónica那里了解的情况,v1.9之后可能加入线上加密功能。

最后,可以读一下Adrian Mouat的Using Docker,其中详细地介绍了网络安全方面。

自动Docker安全检查

为了对部署在生产环境中的Docker容器进行安全检查,我强烈建议使用The Docker Bench for

Security。

原文链接: What is Docker networking? (翻译:夏彬)
