30 分钟掌握 tcpdump

这是一篇关于tcpdump的文章，分为 使用tcpdump 、 解读输出两部分 。其中“解读输出”部分中关于分片的解释是个人认为最有价值的，当然如果你肯花30分钟自己动手抓个包尝试用本文介绍的方式 还原IP、TCP头部 肯定会对你调试网络程序有帮助(成为老司机专治各种网络疑难杂症想想是不是挺激动？)。

使用tcpdump

格式： tcpdump [选项] [表达式] 我常用的选项

• -n 禁用域名解析，tcpdump会对每次收到的数据包尝试域名解析这会导致有些时候“迟迟看不到输出”。加上这个选项让tcpdump直接输出IP地址。

• -X 按16进制输出完成的数据包，不加这个选项tcpdump会只输出ip，tcp/udp头部信息。加上这个选项会让tcpdump把整个数据包都打印出来。

• -i 指定网卡，不指定网卡的情况tcpdump会使用第一个网卡。

• -vvvv 是两个选项的组合-v会输出稍微详细一点的信息包括校验和ttl之类的；-vvv会尝试解析应用层协议，输出详细的信息。二者组合就能拿到完整的详细信息

表达式用来过滤数据包，特别是加上X选项(输出数据包的详细内容会让你的屏幕快速飞过~~)，如果不指定表达式基本上是刷屏的速度。我一般会限制协议类型、主机地址或者端口。比如抓取HTTP数据包，我会 tcpdump -X -i eth0 -vvvv -n port 80 ，指定抓取80端口的数据（对端80和本机80）

解读tcpdump输出

提到网络就不能不提ISO分层模型、TCP/IP分层模型，这两部分的内容教材的太多了我就不絮叨了。从现实意义上说 其实网络只有三层 。物理层和数据链路层就是指网卡所以我们无需关心； IP层、TCP/UDP、应用层 这三部分是我们最常接触到的，其实它们是指一个东西。比如看一个HTTP GET请求。

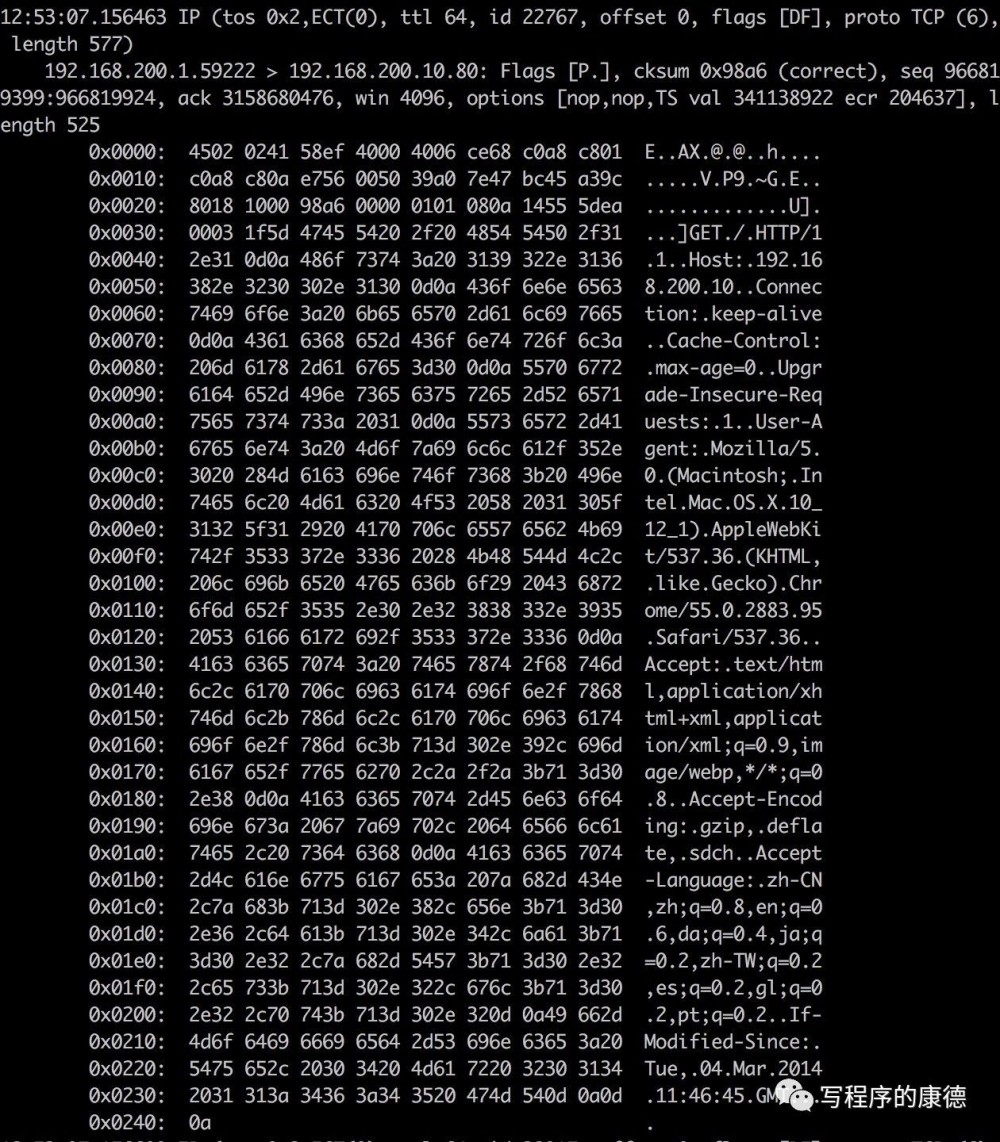

这是用tcpdump抓到的一个GET请求， 第一行， 12:53:07.156463 IP (tos 0x2,ECT(0), ttl 64, id 22767, offset 0, flags [DF], proto TCP (6), length 577) 输出了当前时间（本机）、IP头部信息； 第二行， 192.168.200.1.59222 > 192.168.200.10.80: Flags [P.], cksum 0x98a6 (correct), seq 966819399:966819924, ack 3158680476, win 4096, options [nop,nop,TS val 341138922 ecr 204637], length 525 说明了这个数据包是从 192.168.200.1的59222端口发送到 192.168.200.10的80端口，后面是TCP头部信息。 第三行可不是“实际内容”，它是整个数据包的16进制输出和对应的ASCII（包括IP头部和TCP头部） 。 所以网络分层其实就是指一个数据包拥有不同的头部。这种设计是一种封装，通过划分“层”让应用更容易开发。 我们来剖析一下IP头和TCP头，掌握了这部分内容就算得上“精通网络”了（我没说错，是精通~~）。

IP头部

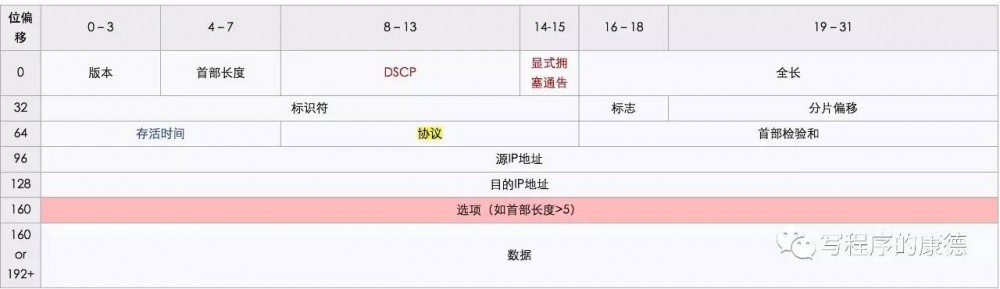

盗用一下wiki的图（遍地都是这种图我就不自己画了）

最小的IP头部是20个字节（不包含选项），上图中每一行4个字节(32个bit)，一共6行（最后一行大小不固定，最多40个字节。）。 结合我们的例子，其实tcpdump已经帮我们把关键的IP信息输出了。
我们直接看16进制的数据（验证tcpdump输出的IP信息和16进制表示的数据包是否吻合），每16bit一组。 4502 0241 58ef 4000 4006 ce68 c0a8 c801

• 第一个4是表示是IPv4(占4bit)；5表示头部长度为5个32bit（这个IP头部一共20个字节，说明这个数据包没有包含“选项”）;后面这个字段需要特别注意，有些资料直接把它解释成TOS，不是完全正确的。它有两部分含义DSCP就是传统意义上的TOS，这里02是一个字节（8个二进制位）前6bit用来表示TOS，这里是0（很多设备是忽略TOS字段的）；后面2bit 显式拥塞通告（ECN） 是一种新增的特性（甚至Windows7还不支持）用来显示告知对方自己是否支持拥塞控制（如果对端发生了拥塞会自动通过这两个字段告知你——我忙不过来了，兄弟你慢一点~~）。二进制10（十进制2）表示支持ECN特性。（tcpdump ip头部输出tos 0x2，ECT（0）表示支持ECT，不支持会显示成Not-ECT）

• 0241是数据的总长度，这里是16进制的它的10进制值是577（和tcpdump IP头部输出的lenght 577吻合）

• 58ef是数据包的唯一标识，一般约定双方在TCP三次握手的时候随机生成一个ID，每发送一个数据包彼此自增一下。它的主要用途是为了重传，但是其实IP协议从来没有实现过“重传”（后面介绍）。(和tcpdump IP头部输出的id 22767吻合)

• 4是分片标志，基本上所有的IP数据包它都为4。 因为IP数据包不会进行分片和重传。

下面这段推翻了网络上很多传言（好吧，好像包括Wiki）

每个以太网卡都有MTU（最大传输单元）的限制，这个表示网卡每次可以接收一个数据包的大小。所以即便IP数据包可以达到2^32=65535字节也不能一次发送这么大的数据包。每个IP数据包的大小被限制在1500个字节（最常见的MTU大小），除去最小的IP头部（20）、最小TCP头部（20）还剩下1460字节，这就是一个IP数据包可以携带的准确数据。如果超过这个设定就必须“分片”。 如果你是UDP协议基本上是自己考虑分片，UDP协议本身不会重传，重组。所以一般用UDP协议都是“一枪头买卖”——在一个数据包里包含所有信息不进行分片。（如果你用UDP协议一般传送数据不要操过1380否则程序就必须考虑处理分片——也就是MTU-最大IP头60字节-最大TCP头60字节） 如果是TCP就很幸运了，TCP会帮你做分片和重组。（后面会讲） 因为TCP已经考虑过分片了所以IP数据包无需再次分片，“标志”字段基本上都是——4（不分片）。（ 大家可以抓一下163之类的网站看看HTML被分段传送的时候第一行有没有4000 ）

• 因为不考虑分片后面的偏移也没有任何用途了——000

• 4006，存活时间40就是10进制的64，这是一个常用的值，一个数据包如果经过64次路由就可以被丢弃了（和Tcpdump输出一致）；06表示这是TCP协议（如果是01表示是ICMP、UDP是0x11）

• ce68校验和，不管它

• c0a8 c801源IP地址，c0a8 c80a目标地址

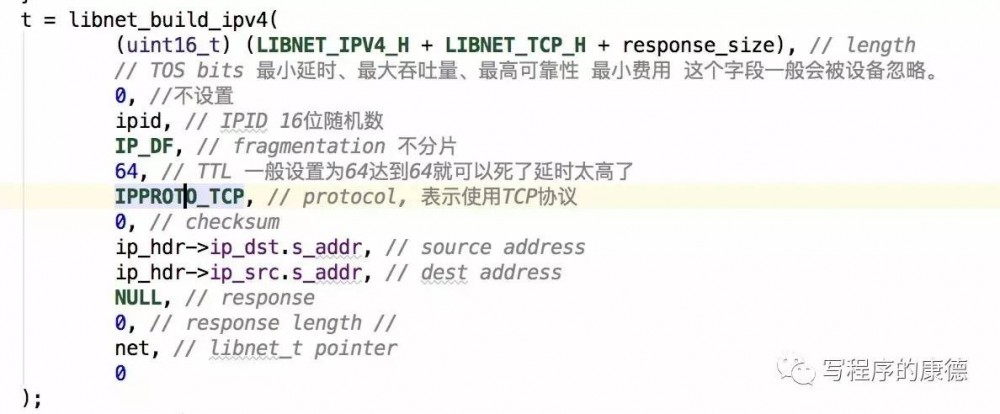

用一段代码表示如何自己构造IP数据包

对于同一个TCP会话来说IP头是非常固定的。

TCP头部

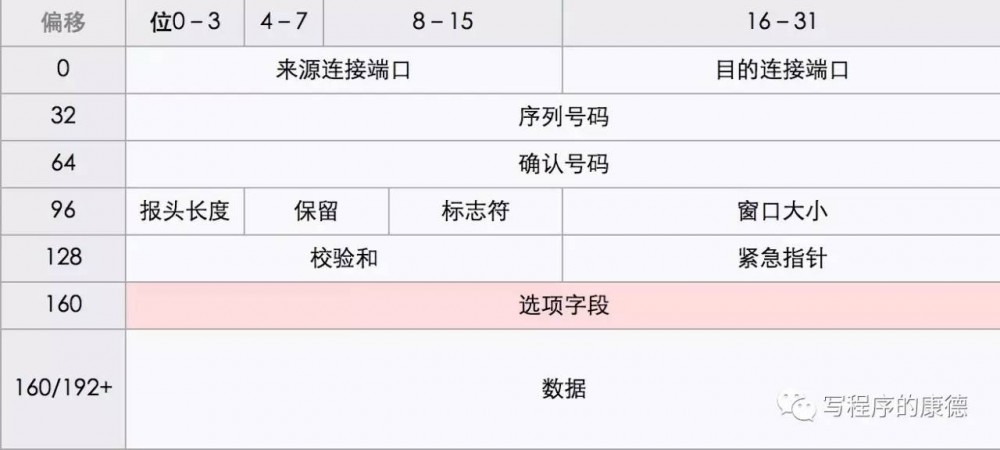

最小的TCP头部是20个字节（不包含选项），上图中每一行4个字节(32个bit)，一共6行（最后一行大小不固定，最多40个字节。）。 结合我们的例子，其实tcpdump已经帮我们把关键的IP信息输出了。
注意这里的length是指数据的大小不包括IP头和TCP头 我们直接看16进制的数据，每16bit一组。 e756 0050 39a0 7e47 bc45 a39c

• e756来源端口5922，0050是目标端口80

• 39a07 e47=966819399，是seq号（序号）

• bc45 a39c=3158680476，是ack号

TCP约定通讯双方三次握手的时候发送端会随机生成一个seq号通过第一个SYN协议发送给对端，对端也会随机生成一个seq号同时设置ack+1响应对端。发送端则回复seq=自己seq+1，ack=对端 seq+1。 通俗的说法，seq是自己的序号，ack是期望对端发送的数据 ，所以如果你拿到一个数据包seq=1024，ack=522；那么只要回复一条seq=522，ack=1025就可以实现“TCP会话劫持”(是不是很可怕？相当于不但可以探测到你的通话内容还可以“无缝介入”到你的谈话，完美冒充对方而不会产生任何违和感)。 第三行 8018 1000 98a6 0000 0101 080a 1455

• 8表示8个32bit(这个TCP头大小是8*4=32个字节)

• 0是保留

• 18是标志位，对应tcpdump中的flag。

FIN=0x01，表示数据已经发送完了可以释放连接了，用于关闭TCP连接 SYN=0x02，这个太喜闻乐见了，用于TCP握手 RST=0x04，直接关闭TCP连接（不经过FIN） PUSH=0x08，官方的解释“尽快交给应用不等待缓冲区装满”，其实这个标志位会一直存在。只要你传送数据一定会有这个标志位。 ACK=0x10，确认数据 tcpdump会分别用一个大写字母输出在Flags选项，比如例子中是“P”表示设置了push位，又因为有ack 3158680476所以一定有ACK标志位。不难算出PUSH+ACK=8+10=18

• 1000这个是数据窗口大小（10进制4096），TCP流量控制关键的技术手段就是这个。包括最近很火爆的“Google BBR”其实就是找到一种算法可以尽可能完美的调整这个窗口的大小。（其实ECN更牛B，根本不用“计算”直接通告给你。只是很多操作系统和硬件都不支持。）

• 98a6 校验和，不管他

• 0000这个通常和“标志位”配合使用，标志位设置URG (0x20)表示开启“紧急数据”，这个字段就是“紧急数据的序号”。比如你在看一段视频，已经还差1个数据包就可以播放5分钟了但是现在网络都在传送后面的数据，就可以通过这个标志位“紧急”获取关键的数据包。但是这个特性基本上没啥用，设备会无视这些东西的。

这个TCP包是32个字节，上面已经介绍了20个字节所以还有12个字节(6组)，它们用来表示TCP的选项。

• 0101 080a 1455 5dea 0003 1f5d，选项的格式格式是TLV结构（类型、长度、值）。简单来说就是第一个字节表示数据类型，不同的类型后面会有不同大小的长度和内容。

TCP常见的选项包括 0 （1字节）什么都没有 1（1字节） 什么都没有，经常用于“填充” 上面的两个其实是同一个意思。 2 最大报文段长度（4字节）一般出现在三次握手的SYN包中，用于说明自己可以接收到的最大报文长度（一般是MTU-40，就是以太网最大传输单元-最小IP-最小TCP。这也印证了前面的说法——IP永远不分片，TCP负责分片。） 3 窗口扩大因子（4字节），取值0-14。滑动窗口最大值是2^16(65535)，如果在一个“高延时高带宽”（也叫长肥管道 ）网络中这个值会显的特别小（所有的广域网或者乃至整个互联网都是这种网络）。所以新增扩大因子用来扩大窗口的大小，它表示TCP窗口左移的位数（实际窗口大小=窗口*2^窗口多扩大因子）。 8：时间戳（10字节）对端的时间戳（4字节）自己的时间戳（4字节）。这个选项主要用来测量回路时间（RTT），也是TCP做为流量控制的一个关键手段。

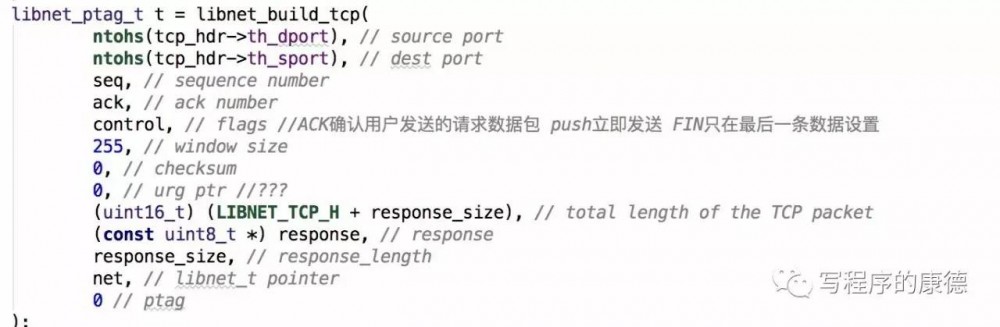

例子中0101没有意义，08表示这是时间戳选项（类型），后面0a是值所占字节（选项的整个长度，包括表示类型的1个字节表示长度的一个字节），1455 5dea(341138922) 四个字节表示发送端的时间戳，0003 1f5d(204637) 四个字节表示回显的时间戳。(对应tcpdump输出中的options [nop,nop,TS……]) 用一段代码表示如何构造TCP包 对于一个TCP会话来说response、control、seq、ack是变化的，滑动窗口大小则会随着是否网络拥塞产生变化。 后面就是实际的HTTP协议的内容了， 4745 5420 ，0x47是G的ASCII、0x45是E的ASCII、0x54是T的ASCII、0x20是空格。。。。。后面就自己读吧

总结

《TCP/IP协议详解》中很大部分章节是在介绍tcpdump的输出、IP头部、TCP头部（甚至可以说是三卷书都是在说这个），掌握tcpdump对于我们做网络分析或者系统调试是非常有帮助的。大家玩的愉快。
