Android蓝牙BLE集成多设备最佳实践

背景

公司开发了一款健康类APP，用户可以通过APP连接外部蓝牙BLE设备采集血糖，血压，体重等多个常见健康类指标。因此APP需要同时集成多款设备（多个品牌的血糖仪，血压计，体脂秤等）。每个厂家的设备对接协议是不同的，甚至连同一个设备的不同版本，协议都会有差距。在一个APP中跟多个设备对接，甚至在同一个界面中需要处理多个设备，界面跟协议混在一起，成为一个比较头疼的问题。本文对如何在APP中支持多设备集成，并且在需要对接新设备的时候，容易扩展现有代码提供了一个比较好的实践思路。

原有实现

原来在界面Activity类中，集成多个设备时候的代码通常如下所示（为了达到说明目的，代码做了很多简化，实际情况中设备对接的协议代码逻辑要复杂的多）：

private DeviceType mConnectedDeviceType; //连接设备类型

/**
* 处理集成设备发过来的数据
* @param uuid
* @param data
*/
private void processDeviceData(UUID uuid,byte[] data){
  //首先判断当前连接设备类型，再分别处理
  if (mConnectedDeviceType == DeviceType.A){
    //如果当前连接设备类型为A, 根据本地硬编码的协议处理A类设备
    processDeviceA(UUID uuid,byte[] data);
  }else if (mConnectedDeviceType == DeviceType.B){
    //如果当前连接设备类型为B, 处理B类设备
    processDeviceB(UUID uuid,byte[] data);
  }else if (mConnectedDeviceType == DeviceType.C){
    //如果当前连接设备类型为C, 处理C类设备
    processDeviceC(UUID uuid,byte[] data);
  }
    ...
}

/**
* 处理A类设备的协议交互代码
* @param uuid
* @param data
*/
private void processDeviceA(UUID uuid,byte[] data){
  int step = parseCmdA(uuid, data);
  if (step == 0x1){
    showResultA(data); //显示测量结果
  }else if (step == 0x2){
    writeCmd("cmd2a"); //向连接设备下发数据
  }else if (step == 0x3){
    writeCmd("cmd3a");
  }
}

/**
* 处理B类设备的协议交互代码
* @param uuid
* @param data
*/
private void processDeviceB(UUID uuid,byte[] data){
  int step = parseCmdB(uuid, data);
  if (step == 0x1){
    showResultB(data); //显示测量结果
  }else if (step == 0x2){
    writeCmd("cmd2b"); //向连接设备下发数据
  }else if (step == 0x3){
    writeCmd("cmd3b");
  }
}

/**
* 处理C类设备的协议交互代码
* @param uuid
* @param data
*/
private void processDeviceC(UUID uuid,byte[] data){
  int step = parseCmdC(uuid, data);
  if (step == 0x1){
    writeCmd("cmd2c"); //向连接设备下发数据
  }else if (step == 0x2){
    showResultC(data); //显示测量结果
  }else if (step == 0x3){
    writeCmd("cmd3c");
  }
}

如何解决

以上代码可以看出界面跟设备协议是强耦合在一起的。如果需要集成更多的设备那怎么办？原有的类代码势必变得更复杂，难以维护。因此我们需要把设备间的协议交互逻辑与界面进行解耦，以保持单一职责的设计原则：界面只进行步骤和测量结果的更新展示，交互逻辑可以放到其他类中。在这个地方我们可以使用Adapter作为设备适配器，把设备间的交互封装到Adapter里面去，集成不同设备的时候调用不同的Adapter处理即可。

我们如何设计Adapter呢？虽然每个设备的交互协议不一样，但是其中一些操作却是共性的，比如一开始总是要连接设备，连接成功后设置指定UUID的notification或者indication，然后向外部设备写入数据(下发指令)，或者等待外部设备数据变化上报，交互完成后再断开设备。

因此我们可以把这些共性操作抽象成DeviceAdapter接口。DeviceAdatper接口主要包含上述的常用操作：

UUID[] notificationUUIDs()   //设置notification的UUID
UUID[] indicatorUUIDs()       //设置indicator的UUID
void connectThenStart(BleDevice bleDevice) //连接设备并进行协议交互
void disconnect()           //断开设备
void writeCharacteristic(UUID uuid, byte[] data) //向指定UUID的Characteristic写入数据
void readCharacteristic(UUID uuid) //从指定UUID的Characteristic中读取数据
void executeCmd(int cmd) throws EasyBleException //执行命令接口
void processData(UUID uuid, byte[] data) //解析外部设备发过来的数据

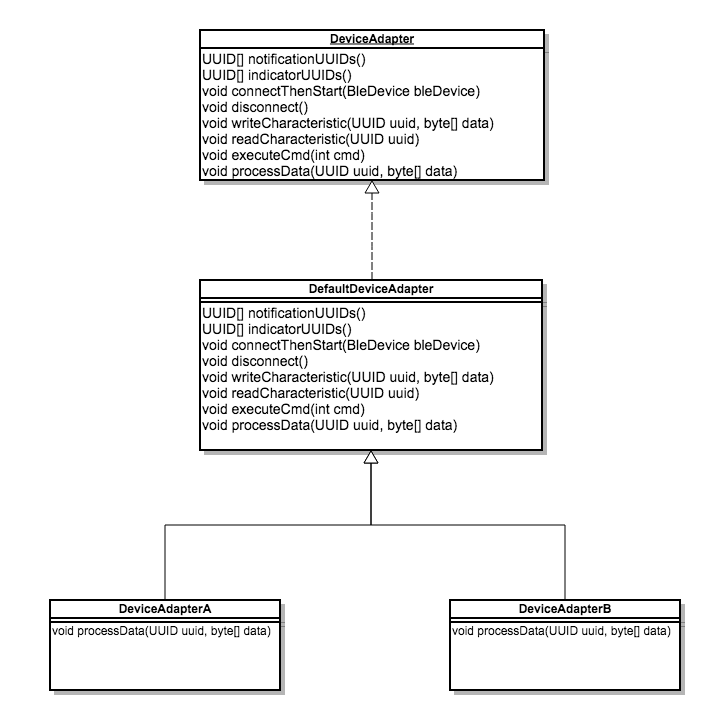

经过进一步的调研我们发现，设备的连接，断开连接，设置notification/indication，写入数据，读取数据，这些操作本身都是完全一样的，不同的是我们对协议数据本身的解析。所以这些操作我们可以用一个默认的抽象类DefaultAdapter来实现，DefaultAdapter实现DeviceAdapter接口，把对数据解析的功能延迟到子类去进行。针对A设备创建DeviceAdapterA继承于DefaultAdapter，B设备创建DeviceAdapterB继承于DefaultAdapter，不同的设备用不同的Adapter去处理。

如图所示：

(点击放大图像)

Android蓝牙BLE集成多设备最佳实践

解耦关键

Adapter设计完成后，那调用模块（Client）又是如何知道针对A设备，用DeviceAdapterA处理；针对B设备用DeviceAdapterB处理的呢？

我们需要做到两点：

Adapter需要告诉客户：它能处理哪些设备。
需要把adapter管理起来，连接设备后需要能找到相匹配的adapter去处理设备。

解决第1点很简单，我们只需要在DeviceAdapter增加一个方法用来标识它能处理哪些设备，方法如下：

String[] supportedNames() //返回的String数组代表它能处理的设备名组合

第2点解决起来要复杂些，我们需要增加一个管理类BleCenterManager(门面模式)，BleCenterManager的主要职责为：管理维护adapter，并对不同设备找到相匹配的adapter进行处理，主要包含如下方法：

public void startScan() //开始蓝牙扫描
public void stopScan()  //停止蓝牙扫描
public void connectThenStart(BleDevice device) //连接并处理设备
public void addDeviceAdapterFactory(DeviceAdapter.Factory factory) //增加Adapter相应的Factory

Adapter创建

在深入讲解BleCenterManager之前，我们可以先谈谈adapter的创建。adapter主要由客户代码根据交互协议创建，初始化的过程可能各不相同。因此BleCenterManager最好不直接创建adapter，委托相应的Factory进行，也就是通常所说的工厂方法模式。客户提供adapter的时候，需提供与之对应的Factory，BleCenterManager负责管理这些factories，创建adapter的时候只需要调用factory.buildDeviceAdapter()方法即可。Factory针对抽象编程，设计为抽象类，核心代码如下：

abstract class Factory{
  protected BleCenterManager mBleCenterManager;
  public Factory(BleCenterManager bleCenterManager) {
    mBleCenterManager = bleCenterManager;
  }
  public abstract DeviceAdapter buildDeviceAdapter();
  @Override
  public String toString() {
    return "Factory{}"+getClass().getName();
  }
}

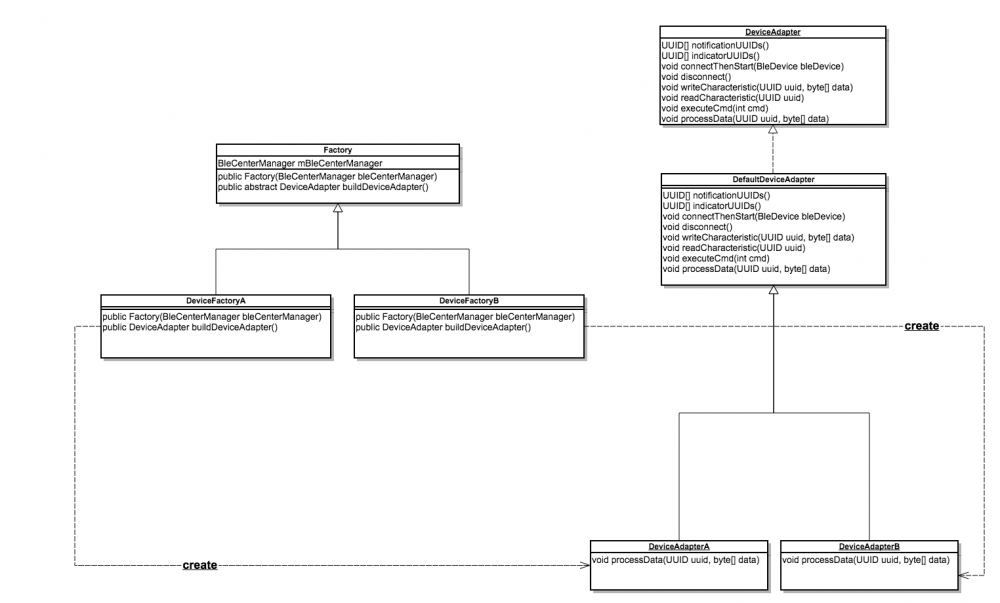

Factory与adapter之间关系如下：

(点击放大图像)

Android蓝牙BLE集成多设备最佳实践

查找Adapter进行处理

Adapter和Factory设计完后，通过bleCenterManager.addDeviceAdapterFactory()方法添加到BleCenterManager内部的factory列表，添加factory的同时，factory创建对应的adapter并加入到adapter列表。添加完之后，BleCenterManager是如何找到device相匹配的adapter进行处理的呢？答案很简单，逐一遍历adapter列表，查找adapter的supportedNames()方法返回的String列表是否包含设备名。查找到第一个就返回，如果列表遍历后查找不到就抛出异常。核心代码如下：

查找Adapter

private DeviceAdapter findAppropriateDeviceAdapter(BleDevice bleDevice) throws EasyBleException {
  //先判断factory是否为空
  if (mDeviceAdapterFactories == null || mDeviceAdapterFactories.isEmpty()){
    throw new EasyBleException("Device adapter factories empty!");
  }
 //遍历adapter列表
 for (DeviceAdapter adapter:mDeviceAdapters){
   String[] nameList = adapter.supportedNames();
     if (nameList != null && nameList.length > 0){
       for (String name:nameList){
         //查找到名字符合的就返回
         if (bleDevice.getDeviceName().equalsIgnoreCase(name)){
           return adapter;
         }
       }
     }
     String[] nameRegExpList = adapter.supportedNameRegExps();
     if (nameRegExpList != null && nameRegExpList.length >0){
       for (String nameRegExp:nameRegExpList){
         if (Pattern.matches(nameRegExp,bleDevice.getDeviceName())){
           return adapter;
         }
       }
     }
  }
  throw new EasyBleUnsupportedDeviceException(bleDevice);
}

查找到adapter后，调用adapter.connectThenStart()方法进行后续协议交互处理。

看完Adapter这部分，很多人都会觉得有些熟悉，这个设计跟Retrofit的CallAdapter很类似。对的，好的设计都是相通的，只是换了个形式，都是常用设计模式:适配器，工厂，单例等的组合。

结束语

通过Adapter与BleCenterManager的结合实现了协议逻辑与APP界面的解耦。上文中的代码只是基本核心示例代码，完整代码已经开源到Github： https://github.com/nziyouren/EasyBle ,欢迎大家contribute。目前库还处于初级阶段，后续逐步会加一些功能，比如从网络加载adapter，如何在APP不升级版本的情况下，动态扩展集成能力。

感谢徐川对本文的审校。
