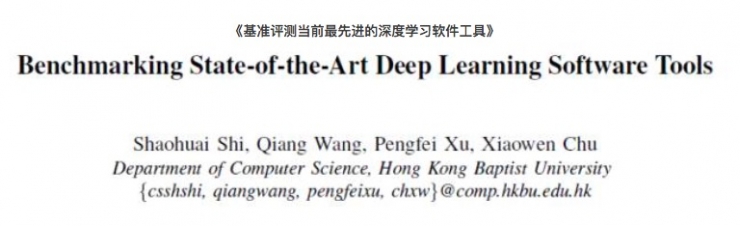

雷锋网 (公众号：雷锋网) 按：本文转自微信公众号：医AI (med-ai)，  来源：arXiv.org， 论文作者：Shaohuai Shi, Qiang Wang, Pengfei Xu, Xiaowen Chu，译者：吴博, Elaine, Melody

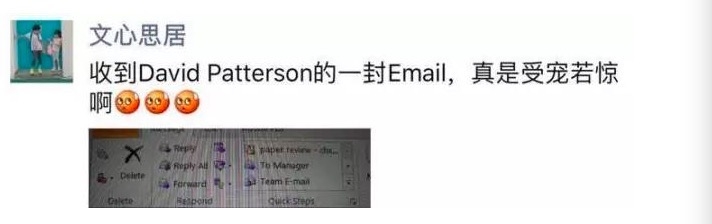

在 2016 年推出深度学习工具评测的褚晓文团队，赶在猴年最后一天，在 arXiv.org 上发布了最新的评测版本。这份评测的初版，通过国内AI自媒体的传播，在国内业界影响很大。在学术界，其反响更是非同一般。褚晓文教授在1月5日的朋友圈说David Patterson发邮件咨询他文章细节，感慨老人家论文看得仔细。

论文作者强调这是一个开源项目，所有配置文件和实验数据均在 http: //www.comp.hkbu.edu.hk/∼chxw/dlbench.html 公开。

David Patterson在体系结构领域的名声如雷贯耳，RISC之父。不熟悉的吃瓜群众可能留意到1月25日蚂蚁金服宣布跟伯克利大学前身为AmpLab，更名为RISE实验室合作的新闻。David Patterson就是RISE实验室的顶梁大佬之一。

褚晓文教授最新版本的论文对Caffe、CNTK、MXNet、TensorFlow、Torch进行比较评测。在两个CPU平台、三个GPU平台下，比较这五个深度学习库在三类流行深度神经网络(FCN、CNN、RNN)上的性能表现。并对它们在单机多GPU卡环境下分布式版本进行了比较。相比以前的评测，最新的评测添加了对多GPU卡的测试，把MXNet纳入评比范围，还测试了MNIST和Cifar10这两个真实数据集。

简介

在过去十年中，深度学习已成功应用到不同领域，包括计算机视觉、语音识别和自然语言处理等。深度学习的成功，归因于许多层人工神经元对输入数据的高表征能力。而GPU通过显著缩短训练时间，在深度学习的成功中扮演着重要的角色。为了提高开发深度学习方法的效率，有很多开源的深度学习工具包，包括伯克利大学的Caffe，微软的CNTK，谷歌的TensorFlow，还有Torch，MXNet，Theano，百度的 PaddlePaddle等。这些工具都支持多核CPU和超多核GPU。

深度学习的主要任务之一，是学习网络的每一层的权重，这可以通过向量或矩阵运算来实现。TensorFlow使用 Eigen作为矩阵加速库，而 Caffe、CNTK、MXNet和Torch采用OpenBLAS、Intel MKL 或 cuBLAS 来加快相关矩阵运算。所有这些工具包都引入了cuDNN，这是一个为神经网络计算进行GPU加速的深度学习库。但是，由于优化方法的差异，加上不同类型的网络或使用不同类型的硬件，上述工具包的性能差异很大。

鉴于深度学习软件工具及其底层硬件平台的多样化，终端用户难以选择合适的平台来执行深度学习任务。在此论文中，作者用三种最主要的深度神经网络（全连接神经网络FCN，卷积神经网络CNN，以及循环神经网络RNN）来基准评测当下最先进的基于GPU加速的深度学习工具（包括Caffe，CNTK， MXNet， TensorFlow 和Torch），比较它们在CPU和GPU上的运行时间性能。

几个工具的性能评估既针对合成数据，也针对真实数据。评测的硬件平台包括两种CPU（台式机级别的英特尔i7-3820 CPU，服务器级别的英特尔Xeon E5-2630 CPU）和三种Nvidia GPU (GTX 980、GTX 1080、Telsa K80，分别是Maxwell、Pascal和Kepler 架构)。作者也用两个Telsa K80卡（总共4个GK210 GPU）来评估多GPU卡并行的性能。每种神经网络类型均选择了一个小型网络和大型网络。

该评测的主要发现可概括如下：

• 总体上，多核CPU的性能并无很好的可扩展性。在很多实验结果中，使用16核CPU的性能仅比使用4核或8核稍好。TensorFlow在CPU环境有相对较好的可扩展性。

• 仅用一块GPU卡的话，FCN上Caffe、CNTK和Torch比MXNet和TensorFlow表现更好；CNN上MXNet表现出色，尤其是在大型网络时；而Caffe和CNTK在小型CNN上同样表现不俗；对于带LSTM的RNN，CNTK速度最快，比其他工具好上5到10倍。

• 通过将训练数据并行化，这些支持多GPU卡的深度学习工具，都有可观的吞吐量提升，同时收敛速度也提高了。多GPU卡环境下，CNTK平台在FCN和AlexNet上的可扩展性更好，而MXNet和Torch在CNN上相当出色。

• 比起多核CPU，GPU平台效率更高。所有的工具都能通过使用GPU达到显著的加速。

• 在三个GPU平台中，GTX1080由于其计算能力最高，在大多数实验结果中性能最出色。

• 某种程度上而言，性能也受配置文件的影响。例如，CNTK允许用户调整系统配置文件，在运算效率和GPU内存间取舍，而MXNet则能让用户对cuDNN库的自动设置进行调整。

背景及相关知识

随着深度学习技术的快速发展，人们针对不同的应用场合开发出各类深度神经网络，包括全连接神经网络(FCN)、卷积神经网络(CNN)、循环神经网络(RNN)、局限型波兹曼机(RBM)。此论文着重分析三种神经网络（FCN、CNN和RNN）的运行性能（或时间速度）及收敛速度。

FCN的历史可追溯到上世纪80年代，反向传播算法（backpropagation）发明之时。而CNN和RNN，一直以来分别在图像识别和自然语言处理应用上展现出优异的效果。

FCN是一个前向神经网络，由Yann LeCun等人在1989年成功应用于邮编识别。为了减少每一层的参数数量，CNN通过使用一组核(kernel)，建立了一个卷积层，每个核的参数在整个域（例如：一个彩色图像的通道）共享。CNN能减轻全连接层容易导致需要学习大量参数的问题。从LeNet架构开始，CNN已经实现很多成果，包括ImageNet分类、人脸识别和目标检测。

RNN允许网络单元的循环连接。RNN可以将整个历史输入序列跟每个输出相连，找到输入的上下文特性和输出之间的关系。有了这个特性，RNN可以保留之前输入的信息，类似于样本训练时的记忆功能。此外，长短时记忆（LSTM）通过适当地记录和丢弃信息，能解决RNN训练时梯度消失和爆炸的难题。含LSTM单元的RNN被证实是处理语音辨识和自然语言处理任务最有效的方法之一。

随着深度学习日益成功，诞生了许多受欢迎的开源GPU加速工具包。其中，Caffe、CNTK、MXNet、TensorFlow和Torch是最活跃、最受欢迎的例子。

Caffe由伯克利视觉和学习中心（BVLC）开发，自2014成为开源项目。作者声称Caffe可以借助NVIDIA K40或Titan GP卡，每天用GPU加速版本处理4000万图像。结合cuDNN之后，还可以加速约1.3倍。

CNTK是一个由微软研究院开发的工具包，支持大部分流行的神经网络。在2015年2月，官方报道了一个基准性能测试结果，针对一个4层全连接神经网络，CNTK与Caffe、TensorFlow、Theano和Torch对比，速度要快上1.5倍。

MXNet是一个支持多种语言的深度学习框架，旨在提供更灵活有效的编程接口，以提升生产效率。

TensorFlow由谷歌开发，它使用数据流图集成了深度学习框架中最常见的单元。它支持许多最新的网络如CNN，以及带不同设置的RNN。TensorFlow是为超凡的灵活性、轻便性和高效率而设计的。

Torch是一个科学计算框架，它为机器学习里最为有用的元件——如多维张量——提供数据结构。

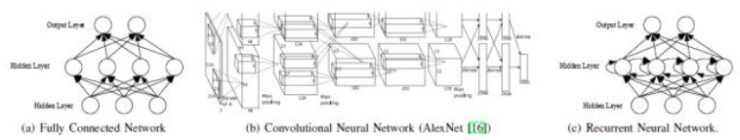

(a) 全连接神经网络  (b) 卷积神经网络(AlexNet)  (c) 循环神经网络

图1：深度学习模型的例子

为了加快深度神经网络的训练速度，有的使用CPU SSE技术和浮点SIMD模型来实现深度学习算法，相比浮点优化的版本能实现3倍加速。Andre Viebke等人利用多线程及SIMD并行化在英特尔Xeon Phi处理器上加速CNN。针对多GPU卡的并行化，Jeffrey Dean等人提出了一种大规模分布式深度网络，开发了两种算法（Downpour SGD和Sandblaster L-BFGS），可以在混有GPU机器的集群上运行。

加快训练方法的另一种方式是减少要学习的参数数量，Song Han等人使用修剪冗余连接的方法，在不失去网络表征能力下减少参数，这可以减少670万到6100万的AlexNet参数。Bahrampour等人也做了类似的性能评测工作，但他们仅用了一个GPU架构（NVIDIA Maxwell Titan X）和旧版的软件（cuDNN v2, v3）。

本文作者早前工作也探讨了单个GPU上跑旧版软件的基准测试结果。此文针对三版主要的GPU架构和一些最新的网络（如：ResNet-50）和软件（如：cuDNN v5）进行基准评测，并深入到工具包代码分析性能。此外，本文也比较了单台机器里多个GPU卡的性能。

因为单个GPU卡内存相对较少，限制了神经网络规模，训练的可伸缩性对于深度学习框架至关重要。在如今的深度学习工具中，支持多GPU卡成为了一个标准功能。为了利用多个GPU卡，分布式同步随机梯度下降法（SDG）使用很广泛，实现了很好的扩展性能。

在可扩展性方面，本文作者着重评估处理时间，以及数据同步方法的收敛速度。在数据并行模型里，针对N个worker，把有M个样本的一个mini-batch分成N份，每份M/N个样本，每个worker用相同的模型独立向前向后处理所分配的样本。当所有worker完成后，把梯度聚合，更新模型。

实际上，不同工具实现同步SGD算法的方式各有不同。

• Caffe：采用删减树策略减少GPU间的数据通信。例如，假设有4个标记为0,1,2,3的GPU。首先，GPU 0和GPU 1交换梯度，GPU 2和GPU 3交换梯度，然后GPU 0和GPU 2交换梯度。之后，GPU 0会计算更新的模型，再将更新的模型传输到GPU 2中；接着GPU 0把模型传输到GPU 1，同时GPU 2把模型传输到GPU 3。

• CNTK：使用MPI作为GPU之间的数据通信方法。CNTK支持4种类型的并行SGD算法（即：DataParallelSGD，BlockMomentumSGD，ModelAveragingSGD，DataParallelASGD）。对于本文关心的 data parallel SGD，CNTK把每个minibatch分摊到N个worker上。每次mini-batch后将梯度进行交换和聚合。

• MXNet：同样将mini-batch样本分配到所有GPU中，每个GPU向前后执行一批规模为M/N的任务，然后在更新模型之前，将梯度汇总。

• TensorFlow：在每个GPU上放置一份复制模型。也将mini-batch分到所有GPU。

• Torch：其数据并行机制类似于MXNet，把梯度聚合的操作放在GPU端，减少了PCI-e卡槽的数据传输。

评测方法

处理时间(ProCESsing time)及收敛速度(Convergence rate)是用户训练深度学习模型时最看重的两个因素。因此该实验主要通过测量这两个指标以评估这几种深度学习工具。

一方面，评估处理时长有一种高效且主流的方法，就是测出对一个mini-batch所输入数据一次迭代的时长。在实际操作中，经历多轮迭代或收敛以后，深度学习的训练过程会终止。因此，对于每种神经网络，该实验使用不同大小的mini-batch来评测各个深度学习软件工具。作者针对每种大小的mini-batch都多次迭代，最后评估其平均运行速度。另一方面，由于数据并行化可能影响收敛速度，该评测还在多GPU卡的情况下比较了收敛速度。

评测使用合成数据集和真实数据集。合成数据集主要用于评估运行时间，真实数据集用于测量收敛速度。每种工具的时间测量方法如下：

• Caffe：使用“caffe train”命令训练所指定网络，随之计算两次连续迭代过程间的平均时间差。

• CNTK：与Caffe类似，但排除包含磁盘I / O时间的首个epoch。

• MXNet：使用内部定时功能，输出每个epoch和迭代的具体时间。

• TensorFlow：在源脚本里使用计时功能，计算平均迭代时间。

• Torch：和TensorFlow一样。

这几种工具均提供非常灵活的编程API或用于性能优化的配置选项。例如CNTK中可以在配置文件中指定“maxTempMemSizeIn-SamplesForCNN”选项，以控制CNN使用的临时内存的大小，虽然可能导致效率略微降低，但是内存需求更小了。

MXNet、TensorFlow和Torch也有丰富的API，在用于计算任务时供用户选择。换句话说，可能存在不同API以执行相同的操作。因此本评测结果仅仅是基于作者对这些工具用法的理解，不保证是最佳配置下的结果。

评测中的深度学习软件版本和相关库如表1所示。

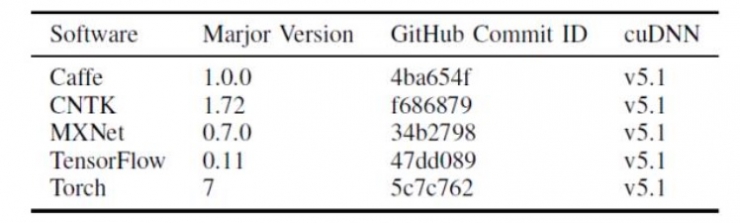

表1：用于评测的深度学习软件

神经网络和数据集：对于合成数据的测试，实验采用具有约5500万个参数的大型神经网络（FCN-S）来评估FCN的性能。同时选择ImageNet所选的AlexNet和ResNet-50作为CNN的代表。

对于真实数据的测试，为MNIST数据集构建的FCN（FCN-R）较小；针对Cifar10数据集则使用名为AlexNet-R和ResNet-56的AlexNet架构。对于RNN，考虑到主要计算复杂度与输入序列长度有关，作者选择2个LSTM层进行测试，输入长度为32。每个网络的详细配置信息如表2和表3所示。

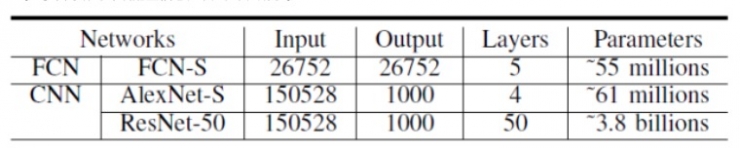

表2：合成数据的神经网络设置。注意：FCN-S有4层隐藏层，每层2048个节点；并且AlexNet-S中排除了batch normalization操作和dropout操作；为了测试CNN，输入数据是来自ImageNet数据库的彩色图像（维度224×224×3），输出维度是ImageNet数据的类别数量。

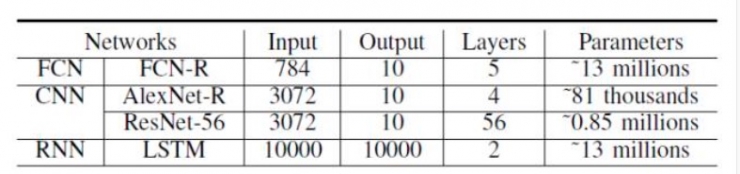

表3：真实数据的神经网络设置。注：FCN-R有3个隐藏层，节点数分别为2048、4096和1024。AlexNet-R的架构与原始出处里Cifar10所用的AlexNet相同，但不包括本地响应规范化（LRN）操作（CNTK不支持）。对于ResNet-56，作者沿用了最原始文件里的架构。

硬件平台：评测使用两种类型的多核CPU，其中包括一个4核台式机级CPU（Intel i7-3820 CPU @ 3.60GHz）和两个8核服务器级CPU（Intel XeonCPU E5-2630 v3 @ 2.40GHz），测试不同线程数下各个工具的性能。另外还用三代不同的GPU卡，分别是采用Maxwell架构的NVIDIA GTX 980 @ 1127MHz，采用Pascal架构的GTX 1080 @1607MHz，以及采用Kepler架构的Telsa K80 @ 562MHz。

评测只使用K80 GPU两个GK210芯片中的一个进行单GPU比较，同时，为了使得结果可重复，已禁用GPU自动超频功能。为了避免神经网络大小对主机内存的依赖，两台测试机分别配备64g+B内存和128GB内存。硬件配置的详细信息如表4所示。

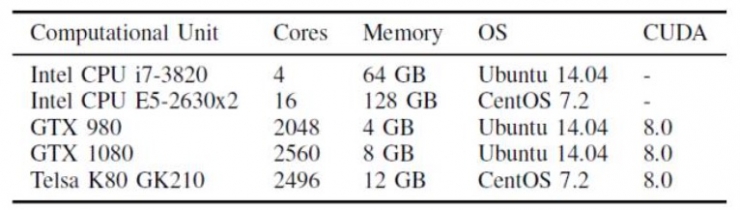

表4：本评测的硬件设置。注：K80卡上有2个GK210 GPU，但为了比较测试单GPU性能仅使用一个GPU。

数据并行化评测则在两个Tesla K80卡上进行，这样共有4个GK210 GPU。对于多GPU卡实验，系统配置如表5所示。

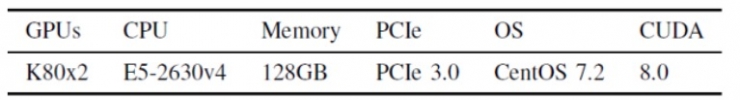

表5：数据并行性的评测硬件设置。注：K80卡上有两个GK210 GPU，因此进行双GPU并行评测时使用一个K80卡，进行四GPU并行评测时使用两个K80卡。

各神经网络，软件工具和硬件的组合结果如表6所示。

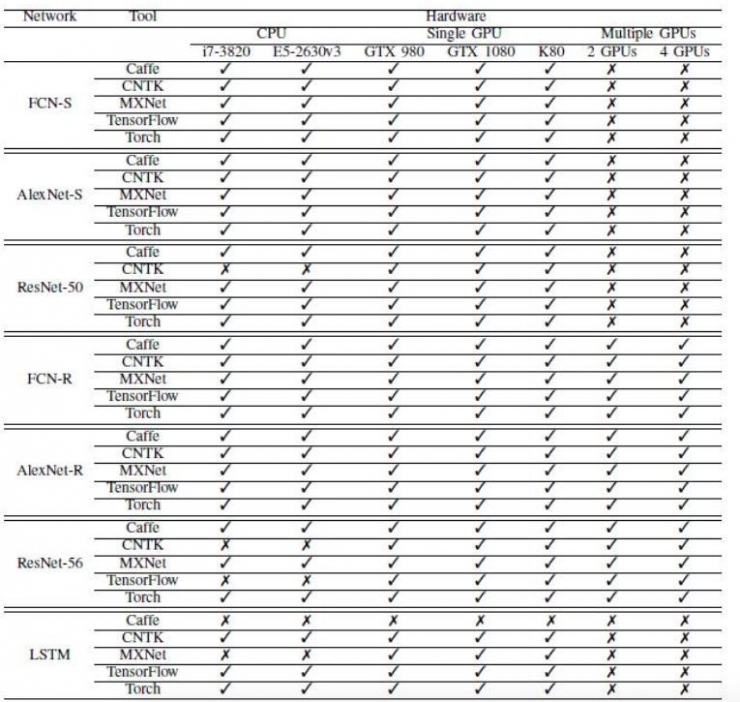

表6：各神经网络、软件工具和硬件的组合结果

评测结果

评测结果分别在三个子部分呈现：CPU结果，单GPU结果和多GPU结果。对于CPU结果和单GPU结果，主要关注运行时长；对于多GPU还提出了关于收敛速度的比较。不同平台上的主要评测结果参见表7及表8。

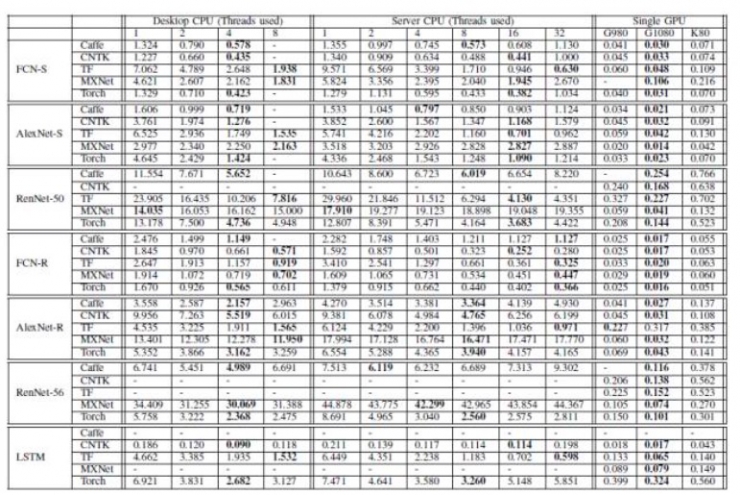

表7：评测对比结果（每个mini-batch的运算时间，单位：秒）。注：FCN-S，AlexNet-S，ResNet-50，FCN-R，AlexNet-R，ResNet-56和LSTM的mini-batch大小分别为64，16，16，1024，1024，128，128。

表8：单GPU与多GPU间的比对结果（每个mini-batch的运算时间，单位：秒）。注：FCN-R，AlexNet-R和ResNet-56的mini-batch大小分别为4096，1024和128。

4.1. CPU评测结果

具体参见表7及原文。

4.2. 单GPU卡评测结果

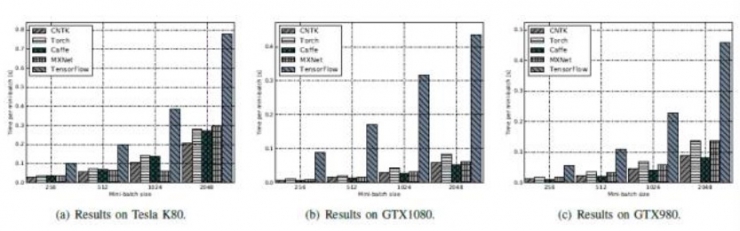

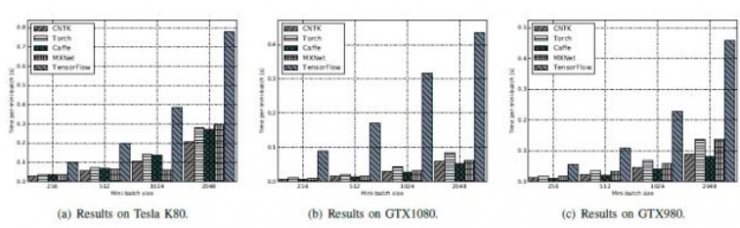

在单GPU的比较上，该评测还展示了不同mini-batch大小的结果，以展示mini-batch大小对性能的影响。（译者注：原论文结论中详细描述了不同mini-batch大小下各学习工具的性能，具体见图表）

4.2.1. 合成数据（Synthetic Data）

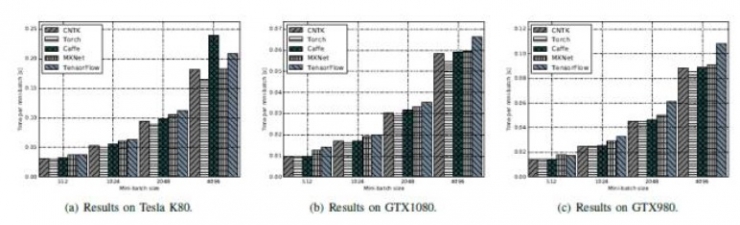

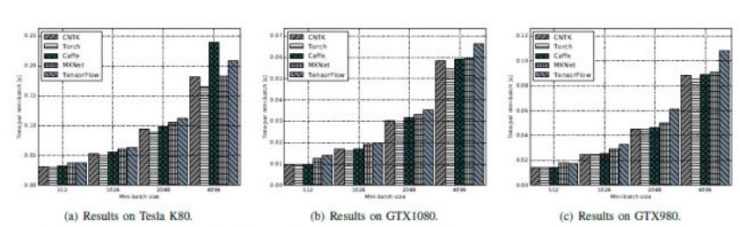

FCN-S：Caffe最佳，其次是CNTK和Torch，最后是TensorFlow及MXNet。

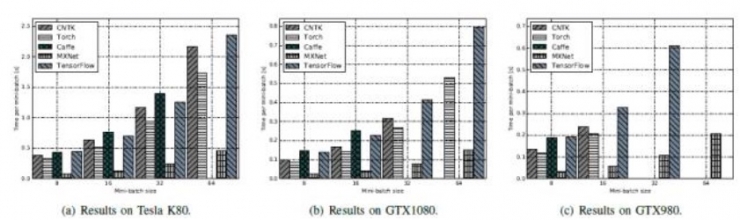

AlexNet-S：MXNet性能最佳，其次是Torch。

ResNet-50：MXNet性能远远高于其他工具，尤其是mini-batch大小比较大的时候。其次是CNTK和TensorFlow，Caffe相对较差。

4.2.2. 真实数据（Real Data）

FCN-R：Torch最佳，Caffe、CNTK及MXNet三个工具次之，TensorFlow最差。

AlexNet-R：K80 平台上CNTK表现最佳，Caffe和Torch次之，然后是MXNet。TensorFlow处理时间最长。

ResNet-56：MXNet最优，其次是Caffe、CNTK 和Torch，这三个接近。最后是TensorFlow。

LSTM：CNTK全面超越其他工具。

4.3.多GPU卡评测结果

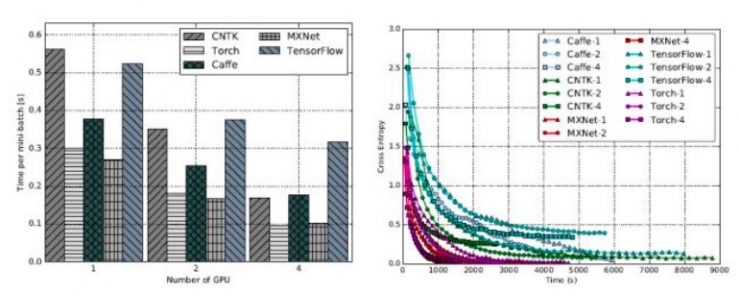

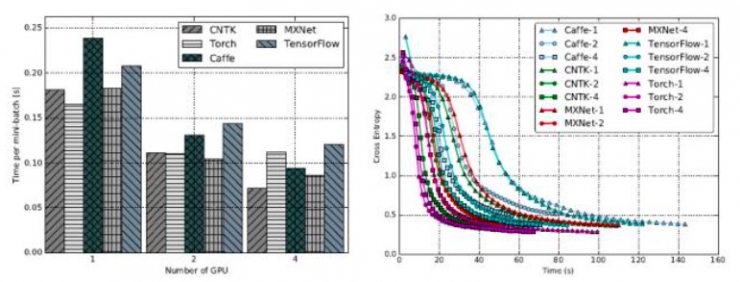

FCN-R：单GPU的情况下，Caffe、CNTK及MXNet接近，TensorFlow和Torch稍差。GPU数量翻番时，CNTK和MXNet的可扩展性最佳，均实现了约35%的提速，caffe实现了大约28%的提速，而Torch和TensorFlow只有约10%。GPU数量变为4个时，TensorFlow和Torch没有实现进一步的提速。

而收敛速度往往随着GPU数量的增加而增快。单个GPU时，Torch的训练融合速度最快，其次是Caffe、CNTK和MXNet，TensorFlow最慢。当GPU的数量增加到4时，CNTK和MXNet的收敛速度率接近Torch，而Caffe和TensorFlow收敛相对较慢。

AlexNet-R：单个GPU时，CNTK，MXNet和Torch性能接近，且比Caffe和TensorFlow快得多。随着GPU数量的增长，全部工具均实现高达40%的提速，而TensorFlow只有30%。

至于收敛速度，MXNet和Torch最快，CNTK稍慢，但也比Caffe和TensorFlow快得多。

ResNet-56：单GPU时，Torch用时最少。多个GPU时，MXNet往往更高效。

至于收敛速度，整体来说MXNet和Torch比其他三个工具更好，而Caffe最慢。

讨论

对于CPU并行，建议线程数不大于物理CPU内核数。因为在计算过程中需要额外的CPU资源来进行线程调度，如果CPU资源全部用于计算则难以实现高性能。然而，借助于Eigen的BLAS库（BLAS library），因其为了SIMD指令优化过，因此随着CPU内核数的增长，TensorFlow的性能能更好。

在FCN神经网络上，如果只用一个GPU卡，那么Caffe、CNTK和Torch的性能要比MXNet和TensorFlow略好。

通常来说，训练一个网络包含两阶计算（即前馈和后向传播）。在前馈阶段，矩阵乘法是最耗时的操作，评测的四个工具全部采用cuBLAS API：cublasSgemm。如果想要把矩阵A乘以矩阵B的转置，可以将cublasSgemm API的第二个参数设置为CUBLAS_OP_T，即应用in-place矩阵转置。但这就导致与没有转置的矩阵乘法相比，性能减慢3倍（例如，C = A×B^T，其中 A∈R^1024×26752 ，B∈R^2048×26752）。这是因为in-place矩阵转置非常耗时。CNTK和TensorFlow构造自己的数据结构，从而用的是cublasSgemm的CUBLAS_OP_N，而Caffe和Torch使用CUBLAS_OP_T。

在后向传播的阶段，则需要使用矩阵乘法来计算梯度，并使用element-wise矩阵运算来计算参数。如果通过调用cuBLAS来将A乘以B的转置，效率低时，可先转置B（如果GPU具有足够的内存，则采用out-place）再应用矩阵乘法可能会效果更好。

此外，cublasSgemm API完全支持后向传播，因为它在矩阵乘法后添加了一个缩放的矩阵。因此，如果将梯度计算和更新操作合并到单个GPU核中，则可以提高计算效率。为了优化FCN的效率，还可以在不转置的情况下使用cublasSgemm API，并同时使用cublasSgemm来计算梯度及执行更新操作。

在CNN上，所有工具包均使用cuDNN库进行卷积运算。尽管API调用相同，但是参数可能导致GPU内核不同。相关研究发现，在许多情况下，与直接执行卷积运算相比，FFT是更合适的解决方案。在矩阵的FFT之后，卷积计算可以被转换为更快速的内积运算（inner product operation）。

对于使用多个GPU卡的数据并行性，运算的扩展性受到梯度聚合处理的极大影响，因为其需要通过PCI-e传输数据。在本评测的测试平台中，Telsa K80的PCIe 3.0的最高吞吐量约为8GB/秒，这意味着在FCN-R情况下需要0.0256秒的时间将GPU的梯度转移到CPU。但是一个mini-batch的计算时间只有大约100毫秒。因此，减少GPU和CPU之间传输数据的成本将变得极为关键。

不同软件工具的性能表现各异，且与并行设计的策略相关。在Caffe中，梯度更新在GPU端执行，但它使用了树减少策略（tree reduction strategy）。如果说有4个GPU用于训练，则两对GPU将首先各自交换梯度（即GPU 0与GPU 1交换，GPU 2与GPU 3交换），然后GPU 0与GPU 2交换。之后，GPU 0负责计算更新的模型，再将模型传送到GPU 1，然后0将模型传送到1，2传送模型到3，这是一个并行过程。

因此，Caffe的可扩展性（scalability）的性能在很大程度上取决于系统的PCI-e拓扑。CNTK的作者在框架中添加了1比特的随机梯度下降（1-bit stochastic gradient descent），这意味着PCI-e交换梯度的时间可大大缩短。因此，即使使用大型网络，CNTK的可伸缩性也依旧表现良好。

在这类网络上，MXNet也表现出良好的可扩展性，因为它是在GPU上进行梯度聚合，这不仅减少了经常传输梯度数据的PCI-e时间，并能利用GPU资源来进行并行计算。

然而，TensorFlow在CPU端进行梯度聚合和模型更新，这不仅需要很多时间通过PCI-e传输梯度，而且还使用单个CPU更新串行算法中的模型。因此TensorFlow的伸缩性不如其他工具。

对于多个GPU，Torch在扩展性上与TensorFlow类似。其梯度聚合和更新都在CPU端执行，但Torch使用了并行算法来利用所有空闲的CPU资源。因此，其伸缩性要略好于TensorFlow，但仍然比不上Caffe、CNTK和MXNet。

总的来说，因为有了GPU计算资源，上述所有深度学习工具的速度与CPU的版本相比，都有了极大提高。这并不出奇，因为在GPU上的矩阵乘法以及FFT的性能要明显优于CPU。

未来作者还将评测更多的深度学习工具（比如百度的Paddle），也会把 AMD的GPU等也加入评测。并在高性能GPU集群上进行评测。
