用编程器刷写变砖的无线路由
前情提要
我的TP-LINK WR703N v1.5因为不明的原因，经常会出现LAN口插上网线无响应的情况，本着手贱就要捣鼓一下的原则，我刷了OpenWRT CC最新版，刷好后是能正常启动的，这个时候我就想是不是刷个不死U-Boot会比较稳妥一点，然后就下了一个不死U-Boot(Breed)想用mtd write写入，终端说是分区lock的 ……
好吧，既然是lock的，那我不就得unlock嘛~ 又查到说OpenWRT官方版是LOCK U-BOOT和ART的，只读不可写，所以就得刷第三方编译的OpenWRT固件才可以解决U-Boot被锁的情况……
于是，我下了一个恩山论坛里面的明月版固件，一看，有8M和16M两个版本，我这个没改过，应该是小的那个吧~ 所以我选择了8M的固件，在Luci里面很高兴的刷入~~
然后就悲催了……路由再也起不来了……
因为WR703N的ROM是32Mbit/4MByte的……我勒个擦……事前没好好查资料的恶习……完蛋了……麻烦了……难道要上TTL吗……我的焊功烂到上次拆SPI芯片已经搞坏一个MR13U了……
结果我发现搞MR13U的时候我买了一堆神器一直没机会用上，终于……机会来了~
神器现身

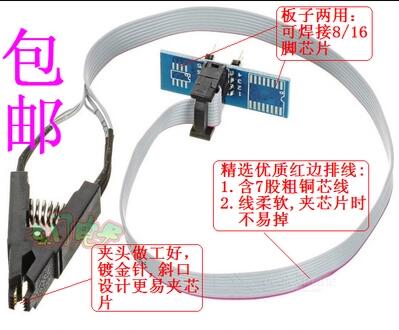

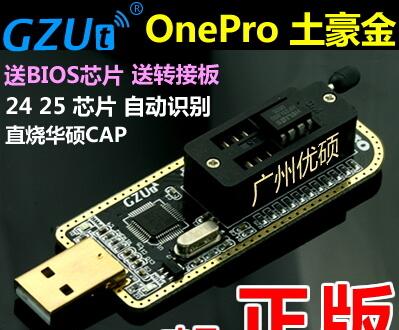

这次主要使用两个工具，一个是编程器，我在淘宝买的广州优硕OnePro土豪金，一个是特制SOP 8脚的芯片夹子，两货如下图：
本来还买了好几片64Mbit和128Mbit的SPI芯片，但是担心万一又搞坏了，暂时还是不升级了……
大刀阔斧
接下来就好说了，根据网上找的拆机教程，我无损把WR703N的盖子撬开了，板子取出来，找到SPI芯片的位置，根据芯片夹子的线脚和编程器的插座，对好位置以后，接到电脑上，安装驱动，选择自动烧录，然后选之前下载好的不死U-Boot，然后一会儿就好了……如果没有自动烧录功能的话，需要先擦除芯片再写入~
不需要去记什么固件的存储位置什么的，只需要把U-BOOT烧录在芯片的最前面就好了。
然后给路由通电，根据Breed的安装说明，按住Reset加电，LED闪四下松开，就能从192.168.1.1的页面访问Breed。
先设置路由的MAC地址，然后就可以直接上传要刷的固件了，选错了也没事，这次有不死U-Boot……刷坏了，重启一下就行了~
另外，如果想要恢复出厂的原始固件的话，一定要找【编程器固件】，用编程器写入，不能用官网下载的升级包，否则刷了起不来，因为官网升级包固件是不完整的……我从网上下了别人的编程器固件包，刷出来的MAC就是别人的~ 笑Cry~
山外有山
除了编程器刷芯片，还有一招是用TTL线，这个需要在板子上焊三个点，TP_IN/TP_OUT/GND，然后通过远程Bootloader启动时输入tpl截断进入命令模式，外加tftp上载官方升级包，有点麻烦。
如果条件允许的话，买个编程器好了，上面那个土豪金才30多块~
-EOF-
——————–
恩山论坛： http://www.right.com.cn
