JVM源码分析之新生代DefNewGeneration的实现

简书占小狼

转载请注明原创出处，谢谢！

看得越多，懂的越少，还年轻，多学习！

接着上文 《JVM源码分析之堆内存的初始化》 ，本文对新生代内存的初始化进行分析，在JVM内部提供了多种方式来实现新生代的内存，如 DefNewGeneration 、 ParNewGeneration 和 ASParNewGeneration 等，由虚拟机的启动参数决定最终采用哪种方式进行实现。

DefNewGeneration

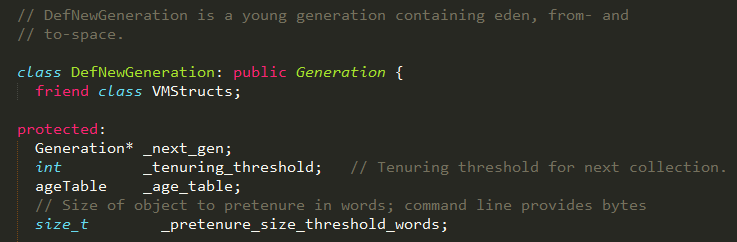

DefNewGeneration 是一个 young generation ，包含了 eden、from and to 内存区，当虚拟机启动参数中没有指定垃圾回收算法时，默认使用该方式实现新生代，定义如下：

1、 _next_gen 指向下一个内存代；

2、 _tenuring_threshold 为对象的晋升阀值，如果某个对象经历过 _tenuring_threshold 次gc后依然存活，则可以晋升到老年代；

内存初始化实现

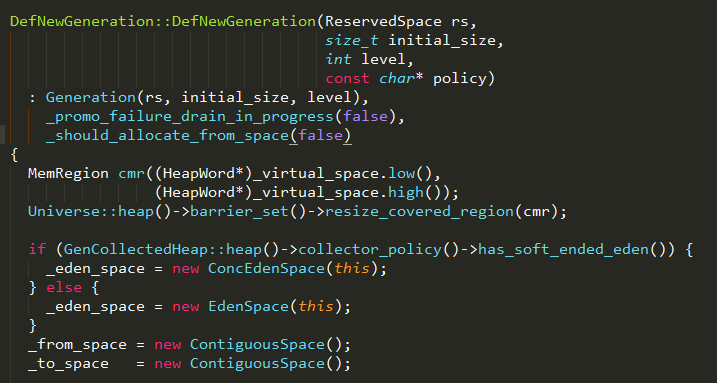

实现位于 openjdk/hotspot/src/share/vm/memory/defNewGeneration.cpp

分别通过 EdenSpace 和 ContiguousSpace 类实现新生代的 eden 和 from to 区域，(其中Contiguous是"连续"的意思，表示一块连续的内存空间)，其中 EdenSpace 在实现上是继承自 ContiguousSpace 的。

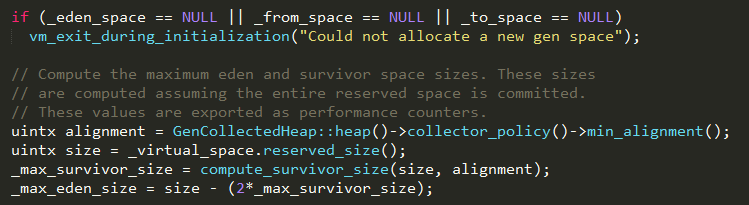

1、如果 _eden_space、_from_space、_to_space 其中任何一个为空，说明新生代分配内存失败，则虚拟机退出；

2、根据 SurvivorRatio 计算 from to 内存区应该分配的大小；

3、剩余的空间大小分配给 eden 内存区；

GC过程实现

基本思路：

1、扫描内存堆所有的根对象集T，并把它们复制到新的内存块，一般为新生代的 to 内存区或老年代；

2、分析扫描这些根对象集T的所有引用对象集T1，并把它们复制到新的内存块；

3、继续分析对象集T1所引用的对象集T2，一直迭代下去，直到对象集Tn为空；

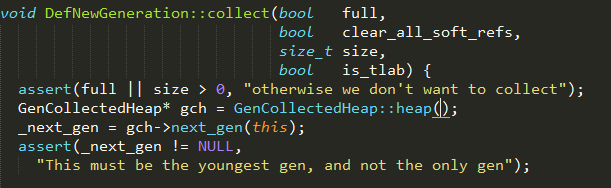

GC过程位于 collect() 方法中：

GC检测

1、确保当前是一次 FGC ，或需要分配的内存大小 size 大于0，否则不需要执行一次gc操作；

2、因为当前是最年轻代的管理器，确保有下一个内存管理器；

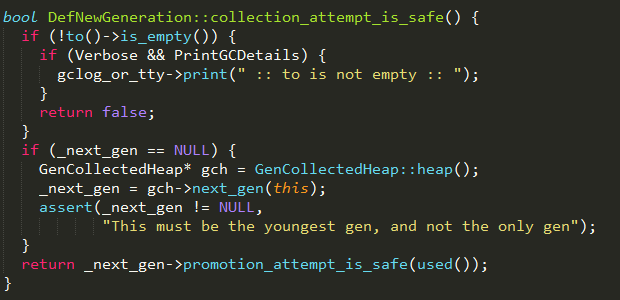

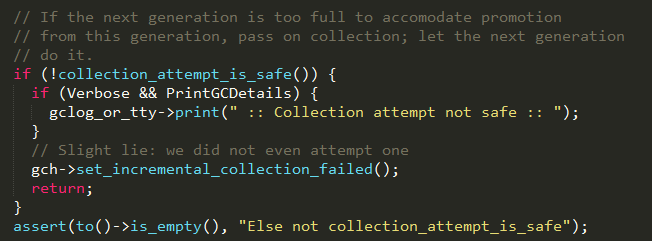

3、通过 collection_attempt_is_safe() 方法判断当前的GC是否安全，实现如下：

安全的GC必须满足如下条件：

1、 survivor 中的 to 区为空；

2、下一个内存代有足够的内存容纳新生代的所有对象；

否则，设置 _incremental_collection_failed 为 false ，即当前 minor gc 不可用，通知内存堆管理器不要再尝试增量式GC了，因为肯定会失败；

GC开始

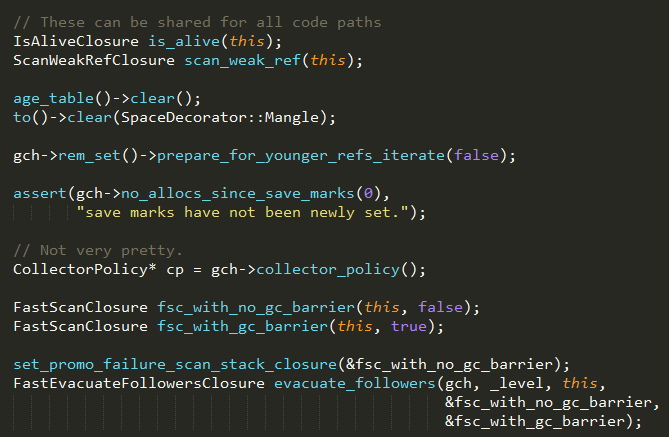

GC准备工作：

1、初始化 IsAliveClosure 和 ScanWeakRefClosure ；

2、清空 age_table 数据和 to 区；

3、初始化FastScanClosure，负责存活对象的标识和复制；

根对象的标识复制

我们都知道和根对象有联系的对象都是活跃对象，那么如何快速确定内存代中所有的活跃对象呢？

1、将内存代的跟对象和被其它内存代对象引用的对象复制到 to 区域，这些对象作为活跃对象，虽然其它内存代的对象可能在下次Full GC成为垃圾对象，但目前的Minor GC不能将这些对象当做垃圾对象进行处理；

2、递归遍历这些活跃对象，将其所引用的在该内存代的对象复制到To区域，最终剩下的对象就是垃圾对象了。

其中 gen_process_strong_roots() 负责查找当前代中的根对象和被其它内存代对象引用的对象，并复制到 to 区域，实现如下：

if (!do_code_roots) {
    SharedHeap::process_strong_roots(activate_scope, collecting_perm_gen, so,
                                     not_older_gens, NULL, older_gens);
  } else {
    bool do_code_marking = (activate_scope || nmethod::oops_do_marking_is_active());
    CodeBlobToOopClosure code_roots(not_older_gens, /*do_marking=*/ do_code_marking);
    SharedHeap::process_strong_roots(activate_scope, collecting_perm_gen, so,
                                     not_older_gens, &code_roots, older_gens);
  }

  if (younger_gens_as_roots) {
    if (!_gen_process_strong_tasks->is_task_claimed(GCH_PS_younger_gens)) {
      for (int i = 0; i < level; i++) {
        not_older_gens->set_generation(_gens[i]);
        _gens[i]->oop_iterate(not_older_gens);
      }
      not_older_gens->reset_generation();
    }
  }
  // When collection is parallel, all threads get to cooperate to do
  // older-gen scanning.
  for (int i = level+1; i < _n_gens; i++) {
    older_gens->set_generation(_gens[i]);
    rem_set()->younger_refs_iterate(_gens[i], older_gens);
    older_gens->reset_generation();
  }

  _gen_process_strong_tasks->all_tasks_completed();

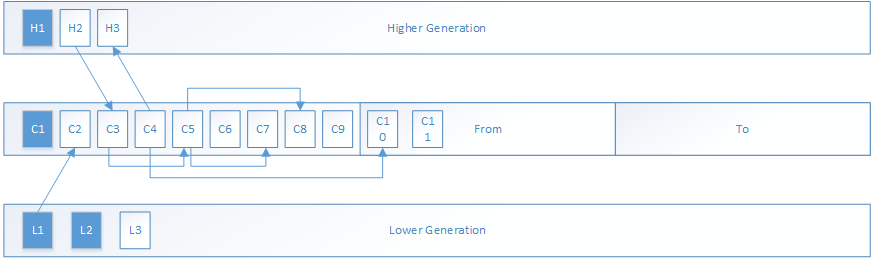

假设当前内存堆上有如下对象模型(图片出自 http://www.importnew.com/21063.html )，其中深色对象为根对象，箭头代表对象的引用关系。

根对象的查找过程如下：

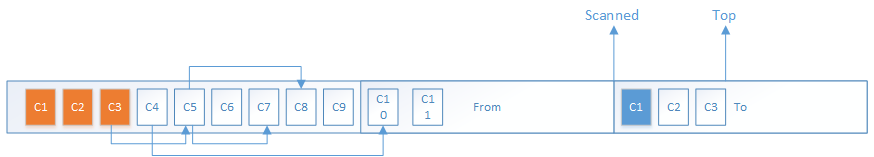

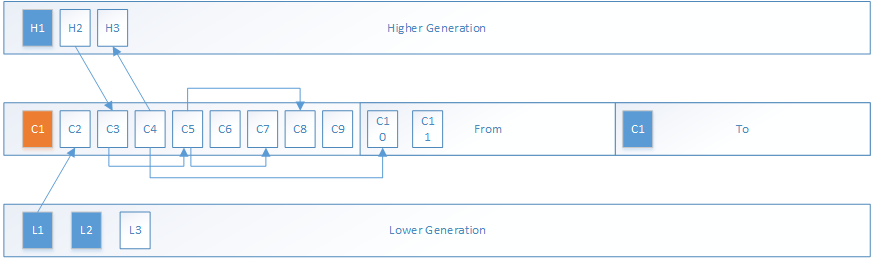

1、调用 SharedHeap::process_strong_roots() 方法遍历当前内存代中所有根对象， eden 和 from 区的根对象将被复制到 to 区，被复制的对象C1使用橙色表示；

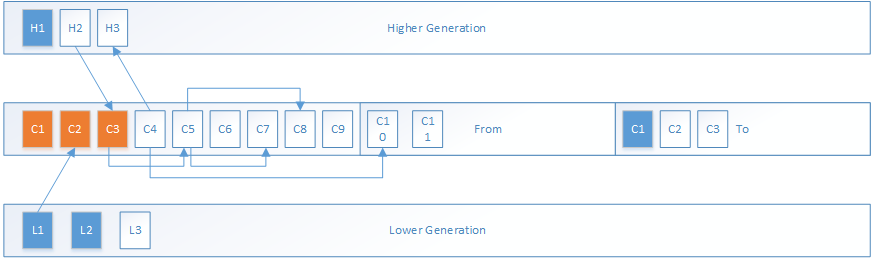

2、遍历更低内存代和更高内存代对象，如果这些对象有引用当前内存代的对象，如C2和C3分别被高低内存代中L1和H2对象所引用，则把对象C2和C3复制到 to 区；

存活对象的递归标记

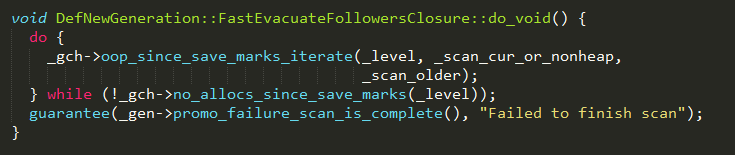

FastEvacuateFollowersClosure.do_void() 方法实现活跃对象的递归标记，通过广度优先搜索算法遍历扫描活跃对象，算法实现如下：

当各分代的空闲分配指针不再变化时，说明所有可触及对象都递归标记完成，否则调用 oop_since_save_marks_iterate() 进行遍历标记。

1、循环条件 no_allocs_since_save_marks() 实现如下：

bool GenCollectedHeap::no_allocs_since_save_marks(int level) {
  for (int i = level; i < _n_gens; i++) {
    if (!_gens[i]->no_allocs_since_save_marks()) return false;
  }
  return perm_gen()->no_allocs_since_save_marks();
}

主要检查当前代、更高代以及永久代scanned指针_saved_mark_word是否与当前空闲分配指针位置相同，如 DefNewGeneration 的实现如下：

bool DefNewGeneration::no_allocs_since_save_marks() {
  assert(eden()->saved_mark_at_top(), "Violated spec - alloc in eden");
  assert(from()->saved_mark_at_top(), "Violated spec - alloc in from");
  return to()->saved_mark_at_top();
}

 bool saved_mark_at_top() const { return saved_mark_word() == top(); }

2、循环处理 oop_since_save_marks_iterate() 实现如下：

void GenCollectedHeap::
oop_since_save_marks_iterate(int level,
                             OopClosureType* cur,
                             OopClosureType* older) {
  _gens[level]->oop_since_save_marks_iterate##nv_suffix(cur);
  for (int i = level+1; i < n_gens(); i++) {
    _gens[i]->oop_since_save_marks_iterate##nv_suffix(older);
  }
  perm_gen()->oop_since_save_marks_iterate##nv_suffix(older);
}

主要对当前代、更高代以及永久代的对象进行遍历处理，不过为什么要对更高代的对象进行遍历呢？主要为了防止在复制过程中，有些对象可能直接晋升到更高代内存中。

其中 DefNewGeneration 中的实现如下：

void DefNewGeneration::
oop_since_save_marks_iterate##nv_suffix(OopClosureType* cl) {
  cl->set_generation(this);
  eden()->oop_since_save_marks_iterate##nv_suffix(cl);
  to()->oop_since_save_marks_iterate##nv_suffix(cl);
  from()->oop_since_save_marks_iterate##nv_suffix(cl);
  cl->reset_generation();
  save_marks();
}

主要调用新生代各个区的同名方法进行处理，实现如下：

void ContiguousSpace::
oop_since_save_marks_iterate##nv_suffix(OopClosureType* blk) {
  HeapWord* t;
  HeapWord* p = saved_mark_word();
  assert(p != NULL, "expected saved mark");

  const intx interval = PrefetchScanIntervalInBytes;
  do {
    t = top();
    while (p < t) {
      Prefetch::write(p, interval);
      debug_only(HeapWord* prev = p);
      oop m = oop(p);
      p += m->oop_iterate(blk);
    }
  } while (t < top());

  set_saved_mark_word(p);
}

因为在scanned指针到空闲分配指针之间的区域是已分配但未扫描的对象，对这块区域的对象调用遍历函数进行处理，标记所引用的对象，并保存新的scanned指针。

图解过程

1、递归标记的开始时，Scanned指针为To区域的起点，Top指针指向 to 区的空闲位置，Scanned到Top之间的对象就是需要进行递归处理的对象；

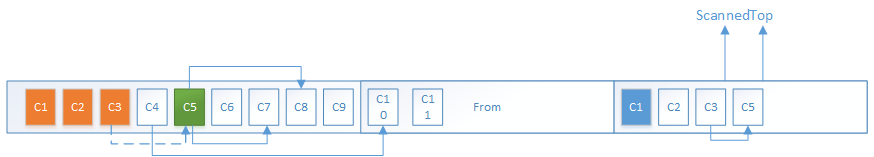

2、第一轮递归标记后，根集对象中C3引用了C5，C5被移动至To区域，Scanned指针指向已处理完的对象，这时C1、C2、C3均已被遍历完毕，现在C5需要被遍历，其中绿色对象代表被移动到To区域的非根集对象；

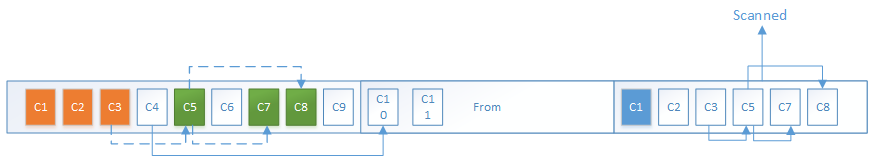

3、第二轮递归标记后，C5引用了C7、C8，这两个对象被移动到了To区域，这时C5已被遍历完毕，现在C7、C8需要被遍历；

4、第三轮标记没有任何引用被发现，Scanned指针追上了Top指针，所有存活对象被遍历完毕；

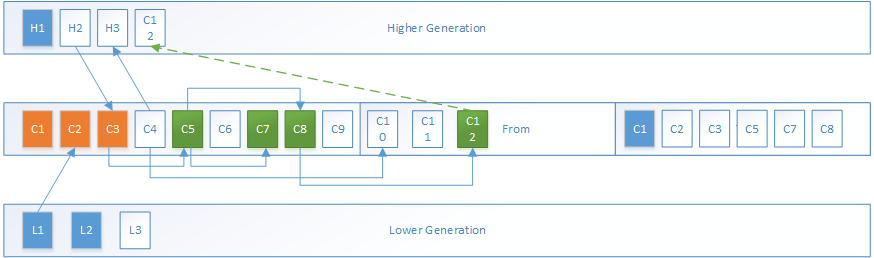

5、假如还有一个C12为C8所引用，但是To区域没有足够的空间，那么C12就会晋升到更高的内存代(老年代)

对象的标记和复制实现

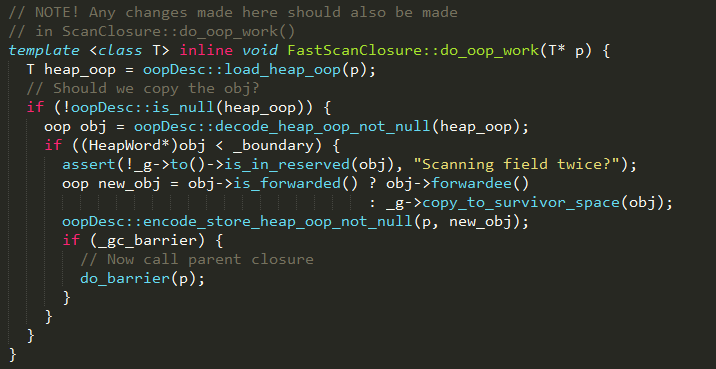

对象的标记和复制过程最终由 FastScanClosure 的 do_oop 方法实现，其中 do_oop 方法又调用了 do_oop_work 方法， do_oop_work 究竟做了什么？

使用模板函数解决不同类型的指针(实际oop和压缩过的narrowOop)：

1、当该指针对象非空时，通过 decode_heap_oop_not_null 方法获取对象 obj ;

2、如果该对象 obj 在遍历区域（_boudary是在 FastScanClosure 初始化的时候，为初始化时指定代的结束地址，与当前遍历代的起始地址 _gen_boundary 共同作为对象的访问边界），则通过 obj->is_forwarded() 判断该对象是否已经标记过，如果对象没有被标识过，即其标记状态不为marked_value，则通过 _g->copy_to_survivor_space(obj) 方法把该对象复制到 to 区域；

3、根据是否使用指针压缩将新的对象地址进行压缩；

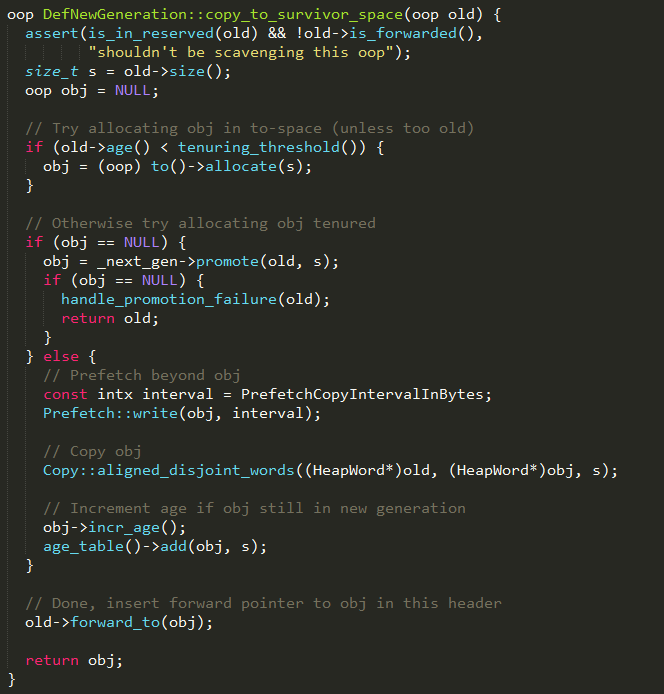

其中 copy_to_survivor_space() 方法中对象的复制过程实现如下：

1、如果该对象的 age 小于 _tenuring_threshold （直接晋升到老年代的阈值），则将其分配到 to 区域，分配成功后，将原对象的数据内容复制到to区域新分配的对象上，并增加该对象的复制计数age和更新ageTable；

2、否则通过 _next_gen->promote() 尝试将该对象晋升，如果晋升失败，则调用 handle_promotion_failure() 处理失败的对象；

3、最后调用 forward_to() 设置原对象的对象头为转发指针，表示该对象已被复制，并指明该对象已经被复制到什么位置；

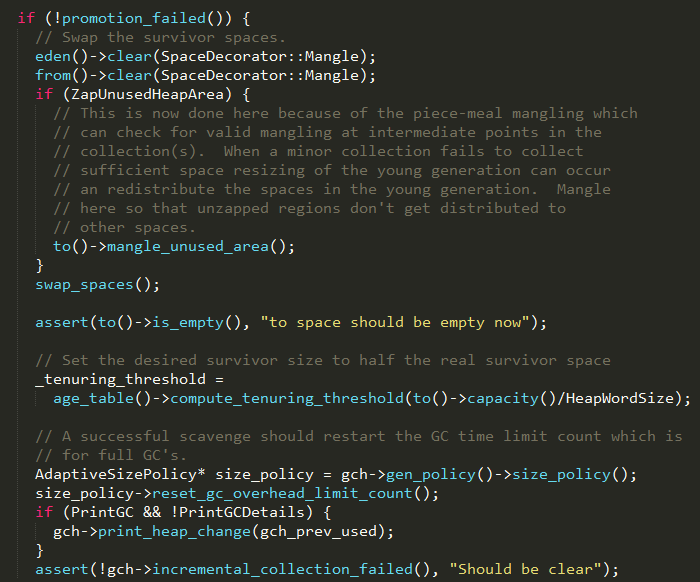

处理晋升成功

如果GC过程中没有发生对象的晋升失败，则执行如下逻辑：

1、既然所有对象都晋升成功了，说明存活对象都转移到了 to 区域或老年代，则通过 clear 方法清空 eden 和 from 区；

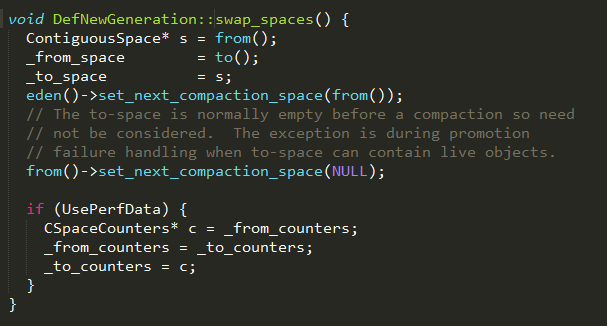

2、通过 swap_spaces 方法交换 from 和 to 区域，为下次GC作准备， swap_spaces 实现如下：

通过交换 _from_space 和 _to_space 的起始地址实现 from 和 to 区的角色互换，并重新设置 eden 的 _next_compaction_space ，即 eden 的下一个内存区域；

3、 from 和 to 区互换之后，当前的 to 区应该已经是块空区域了；

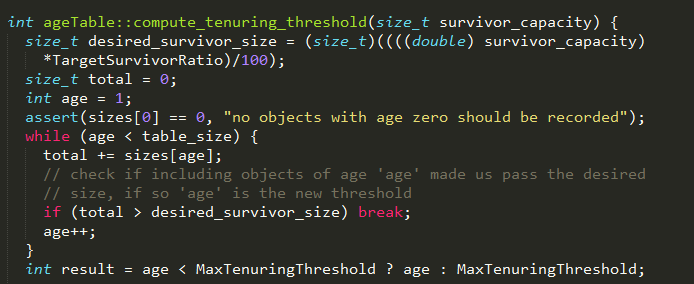

4、调用 ageTable 的 compute_tenuring_threshold 方法对晋升阀值 _tenuring_threshold 重新设置，实现如下：

其中 survivor_capacity 是 to 区的容量，假设为1G， TargetSurvivorRatio 默认为50，计算逻辑大概如下：

其中 desired_survivor_size 默认为 survivor_capacity 的一半， age_table 记录了各个年龄段的对象总大小，按年龄从小到大，累加对象大小，当总大小超过 survivor_capacity 时，比较当前的 age 和 MaxTenuringThreshold 的大小，并返回较小者，其中 MaxTenuringThreshold 默认为15；

处理晋升失败

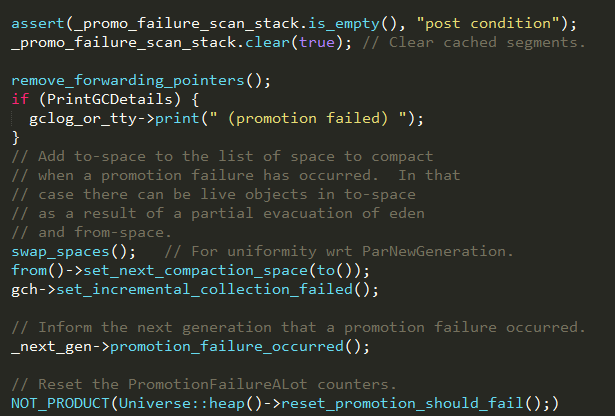

如果GC过程中存在晋升失败，则执行如下逻辑：

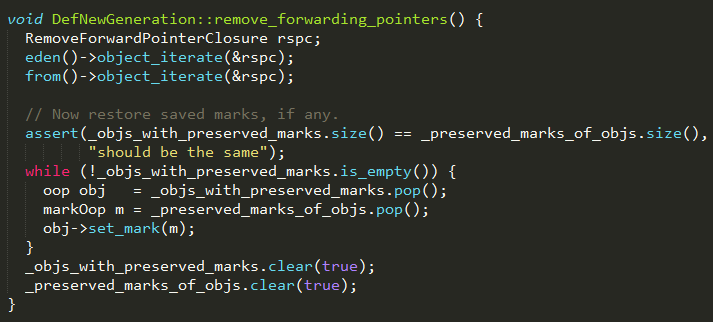

1、当对象被标记为活跃对象时，其对象头 markword 指向经过复制后对象的新地址， remove_forwarding_pointers 负责恢复晋升失败对象的 markOop ，实现如下：

当对象晋升失败时，对象的 oop 会被保存在 _objs_with_preserved_marks 栈中，对应的对象头 markOop 被保存在 _preserved_marks_of_objs 栈中，通过这两个栈，可以对晋升失败的对象的对象头进行恢复；

2、对 from 和 to 区进行互换，并设置 from 的下一片需要进行压缩的区域为 to 区，因为当有对象晋升失败时，并不会清空 eden 和 from 区，这时对 from 和 to 区互换，但 to 区还有活跃对象，这样在随后触发的 FGC 能够对 from 和 to 进行压缩处理；

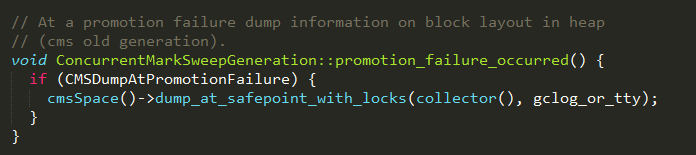

3、设置新生代的 minor gc 失败标识，并通知下一个内存代（老年代）发生晋升失败，比如在 ConcurrentMarkSweepGeneration 会根据参数 CMSDumpAtPromotionFailure 进行dump输出以供JVM问题诊断，实现如下：

结尾

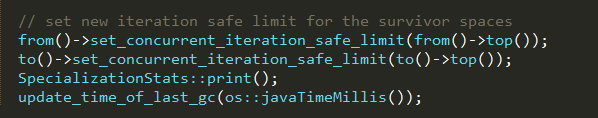

1、设置 from 和 to 区域的并发遍历指针时的安全值为碰撞指针所在位置；

2、更新堆的最后一次gc的时间；

我是占小狼，如果读完觉得有收获的话，欢迎点赞加关注
