戴尔PowerEdge RAID控制卡使用示例（PERC H710P为例)

Dell PERC使用示例列表（H710p）

特别说明，本文相关RAID的操作，仅供网友在测试环境里学习和理解戴尔PowerEdge服务器RAID控制卡的功能和使用方法。切勿直接在生产服务器上做相关实验，这可能有误操作并造成数据丢失的风险！

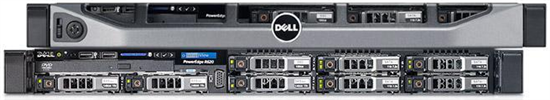

示例演示环境：PowerEdge R620 + H710p Raid控制卡  + 9 x 300G 10k SAS 硬盘

PERC卡的基本使用技巧

PERC卡RAID配置信息的初始化 :

戴尔PowerEdge服务器RAID控制卡的配置，可以使用戴尔提供的多种工具和界面来进行。其中包括H710p板载的PERC BIOS管理界面，生命周期控制器，系统设置，以及OMSA软件等。下面针对不同的使用目的，我们选取推荐的配置工具和界面给大家做个演示。

默认情况下，我们可以使用PERC H710p的板载固化配置管理界面进行大多数的功能配置。如果需要重新初始化RAID卡里硬盘的RAID配置信息，我们可以进行下面步骤：

注：下面PERC卡RAID配置信息初始化的演示，我们将清除PERC卡的磁盘阵列信息，但不清除磁盘上实际存放的用户数据。在后面的实验里，我们将演示在原有的硬盘上创建同样的RAID配置，来恢复硬盘上的用户数据。

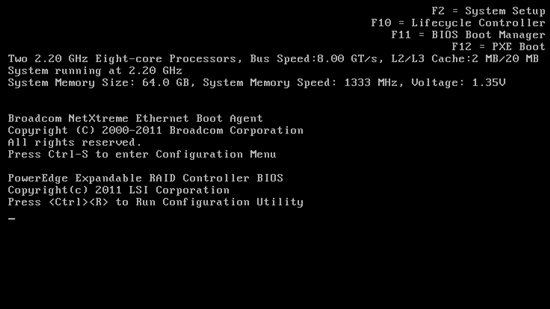

1. 服务器开机，系统自检，加载到PERC卡自检界面的时候，按<CTRL+R>进入PERC BIOS管理界面

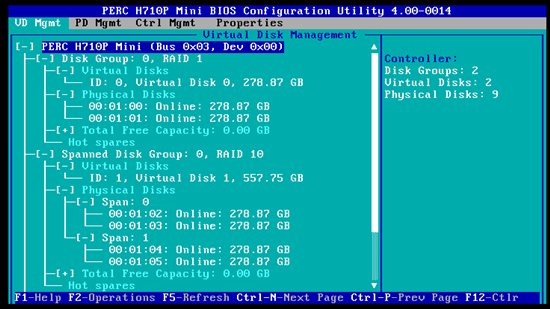

这里，PERC已经创建好了两个RAID阵列：RAID1(Disk ID=0,1)，RAID10(Disk ID=2,3,4,5)

下面，我们将清除PERC卡阵列信息，为重新初始配置所有的硬盘做准备

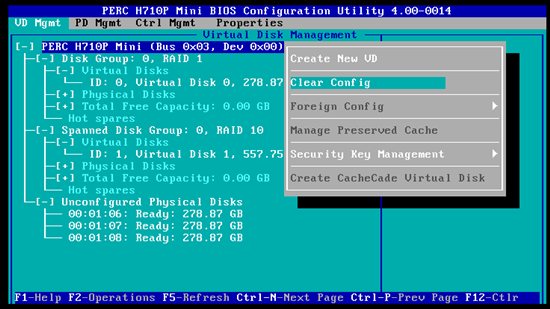

2. 高亮选中需要管理的PERC卡，按F2，选择弹出菜单里的“Clear Config”

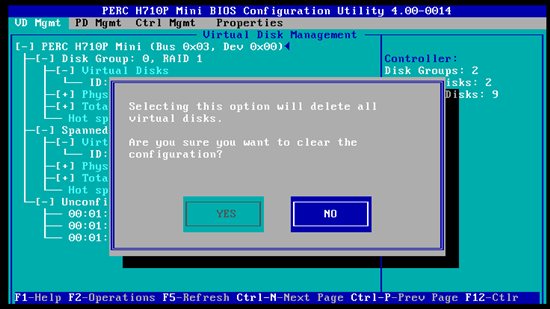

3. 在告警提示窗口里选择“YES”确认

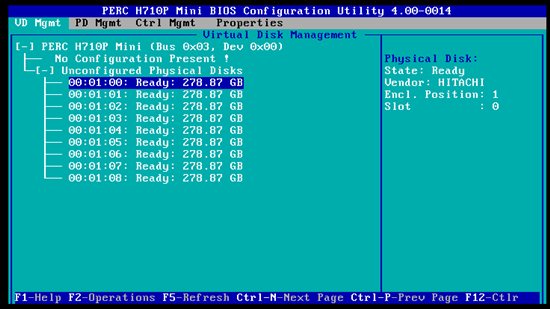

4. PERC卡磁盘阵列信息清除成功，查看磁盘列表，各个磁盘状态已经变为“Ready”，为后面的配置演示做好了准备

注：我们到这步，只清除了RAID的配置信息，没有清除硬盘上的用户数据

小结， end。

___________________________________________________________________________________

RAID阵列的创建 :

前一页，我们清除了PERC卡原有的配置信息，硬盘上的用户数据并没有被初始化掉。下面，我们就还有机会可以创建回和原来一样的RAID配置（RAID1+RAID10)，并恢复回原有的用户数据。我们来示范一下（除非故障原因，不建议管理员在生产服务器上做类似的测试）。

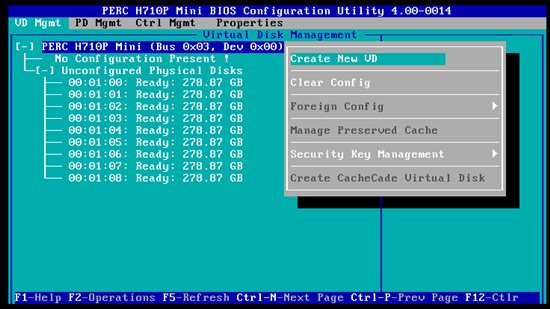

1.先检查确认硬盘都处于“Ready”状态，高亮选中需要配置的PERC卡，按F2，在弹出菜单里选择“Create New VD”来创建新阵列（这里称为VD: Virtual Disk）

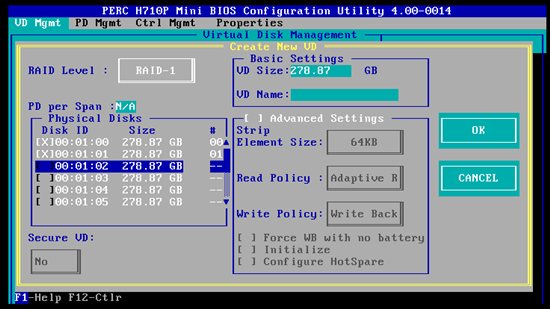

2. 我们先创建第一个RAID1阵列：在“RAID Level”里选择“RAID-1”，然后在它下面的物理磁盘列表里，选择头两个硬盘(Disk ID=0, 1)做RAID1。我们注意到：我们使用的是2个300Gb的硬盘做RAID1，生成的VD Size还是278.87GB，即一块硬盘左右的空间大小。保留默认的条带与缓存设置，选择OK

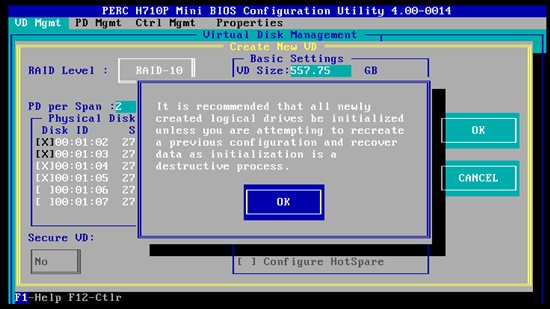

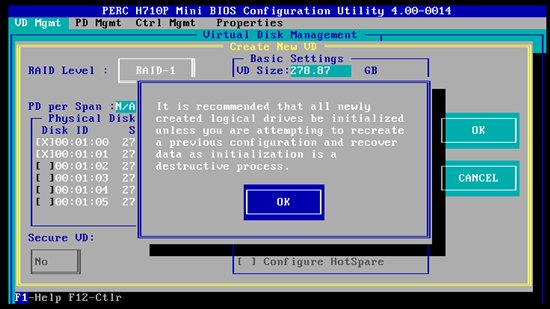

3. 系统提示，如果是新创建的RAID阵列，建议在创建后做一次阵列的初始化，这样硬盘上已经存有的用户数据也将会被干净地清除。本示例我们只是想恢复原来清除的RAID配置信息，所以选择OK，接受提示就可以了。如果想做用户数据的清除，请查看RAID阵列的初始化与管理。

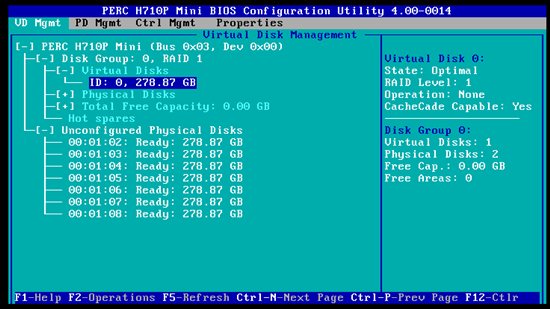

4. 这样我们就使用和原来一样的两个硬盘ID=00,01，创建好了与原先一样的RAID1阵列。

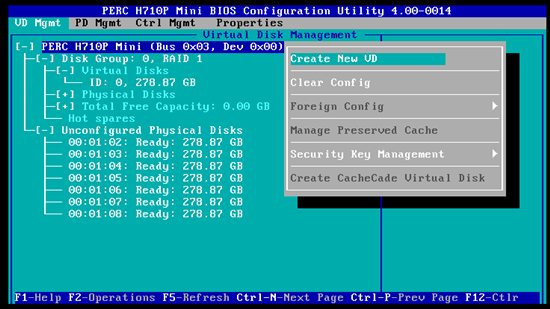

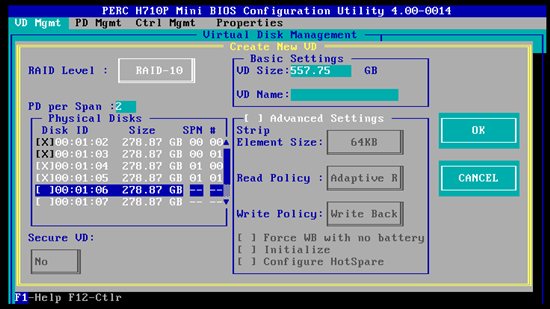

5. 同样方法，使用原先一样的4块硬盘(Disk ID=2,3,4,5)创建RAID10

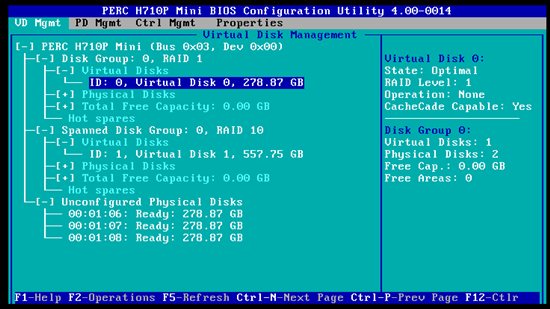

6. 这样，原先清除的两个磁盘阵列又被创建回来了。

注：清除PERC卡阵列配置信息后，可以使用同样的磁盘，创建同样的磁盘阵列。如果没有做阵列初始化的话，磁盘上的用户数据还是存在的。本例中，服务器原先安装好的Windows 2008操作系统还保存在硬盘上，马上我们就可以服务器重启，进入操作系统。

小结， end。

___________________________________________________________________________________

RAID阵列的初始化与管理 ：

如果我们创建RAID阵列的目的是新部署一台服务器，我们建议所有新创建的RAID阵列都应该做初始化操作，这样，硬盘上原有的用户数据将被清除，以便进行后续的系统，软件安装。

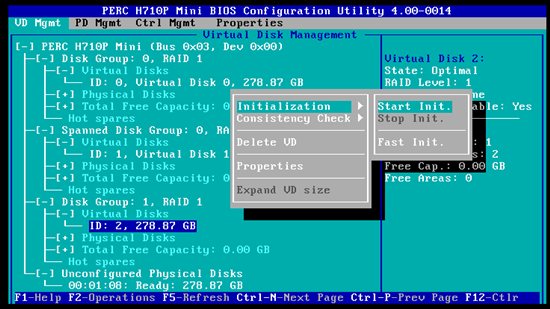

1. 我们临时创建了一个新的RAID1阵列，如图（Disk Group:1；Virtual Disks ID:2)，选中该阵列，按F2，在弹出菜单里选择Initialization

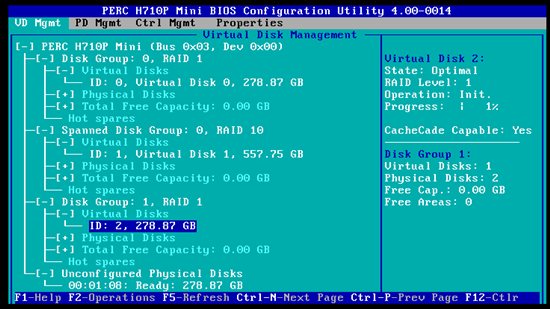

2. 选择Start Init将进入阵列初始化，当然，Stop Init可以将初始化过程停止。屏幕右上方可以看到初始化的进度百分比。用户需要等待初始化进程结束，才可以开始使用该阵列。

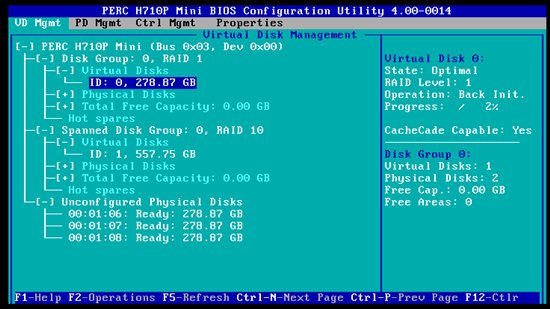

3. 我们也可以选择Fast Init，我们进入的是后台的阵列初始化过程。这个过程在后台自动进行，对用户是透明的，用户可以重启服务器，可以马上开始使用阵列安装系统及软件。初始化的进程在服务器开机状态下，会继续完成所需的初始化步骤，直至结束。

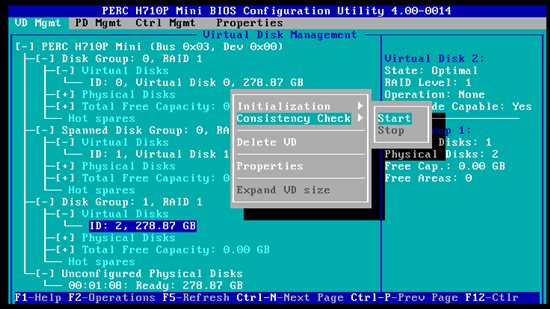

4. 在阵列初始化结束后，我们还可以对阵列进行检查，这经常是在出现硬件或磁盘告警的时候，确保RAID的完整。

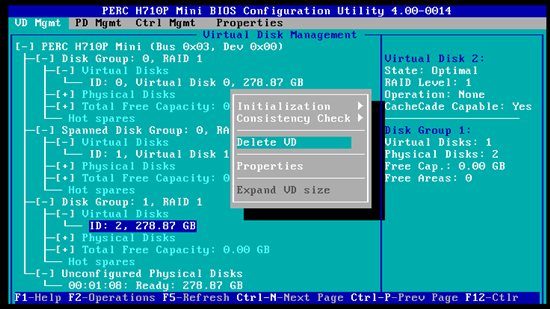

5. 当然，还有删除阵列，如图，就不细说了

小结， end。

___________________________________________________________________________________

Dedicated热备硬盘的设置 ：

小结， end。

___________________________________________________________________________________

全局热备硬盘的设置 ：

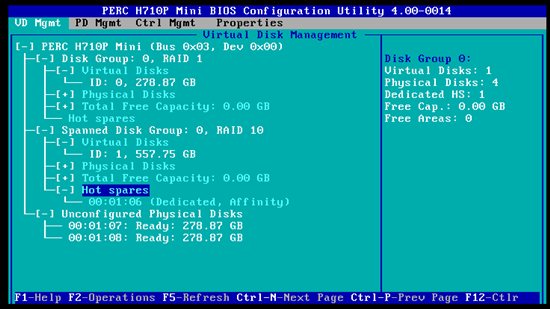

下面的示例如图，我们已经做好两个RAID阵列，RAID1 和RAID10。ID=06的硬盘已经设成RAID10专享热备硬盘。我们希望将空闲硬盘ID=07设置成全局热备硬盘。这样，在RAID1或者RAID10阵列里出现硬盘故障的时候，该热备硬盘都将自动进行数据重建，并加入到相应的阵列里。

1. 按CTRL+N切换到PD Mgnt（物理硬盘管理）界面上，我们看到ID=06的专享热备硬盘状态已经是Hotspare了

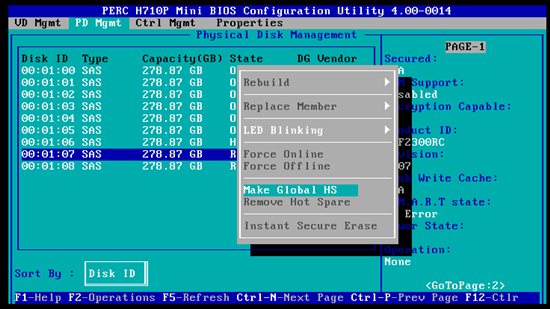

2.高亮选中ID=07的空闲硬盘，按F2，弹出菜单里选择Make Global HS

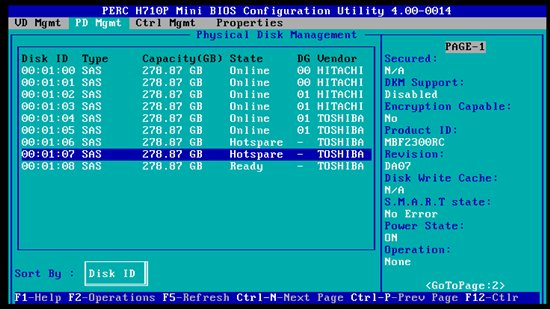

3. 设置完成，这里ID=07的硬盘状态已经变成Hotspare，在PD Mgnt里看不出全局和专享热备硬盘的区别

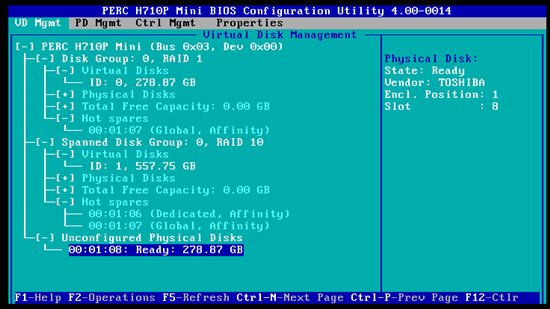

4. 按CTRL+P回到VD Mgmt，我们可以看到ID=07的硬盘已经是支持RAID1和RAID10阵列的全局热备硬盘了。

小结， end。

___________________________________________________________________________________

RAID磁盘成员的在线管理和维护

小结， end。

___________________________________________________________________________________

PERC卡的高级使用技巧

磁盘漫游 :

磁盘漫游是指在同一控制器的电缆连接或背板插槽间移动物理磁盘。控制器将自动识别重新定位的物理磁盘，并从逻辑上将其置于属于磁盘组的一部分的虚拟磁盘中。

注：仅当系统关闭时才能执行磁盘漫游。请勿在 RAID 级别迁移 (RLM) 或联机容量扩展 (OCE) 过程中尝试磁盘漫游。这将导致虚拟磁盘丢失。

下面我们来做一次磁盘漫游的演示：

1. 实验环境：这是一台PowerEdge R620服务器，运行Windows 2008 R2企业版服务器。服务器上有两个磁盘阵列（Drive C：是RAID1，Drive D：是RAID 5)，两个阵列上都存有文件。

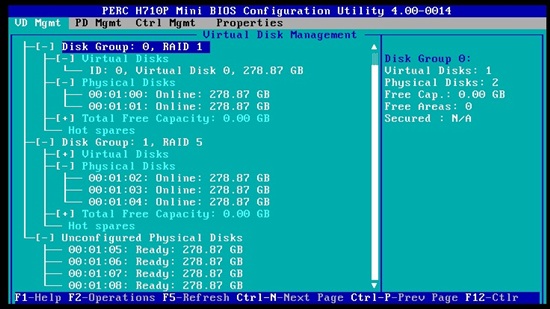

我们注意到，RAID1成员为ID=00, 01，RAID5成员为ID=02,03,04

2.关闭系统、物理磁盘、机柜和系统组件的电源。从系统上断开电源线的连接，然后拔出ID=00~04的所有硬盘，打乱次序后，随机插回背板槽位。开机进入PERC BIOS管理界面：

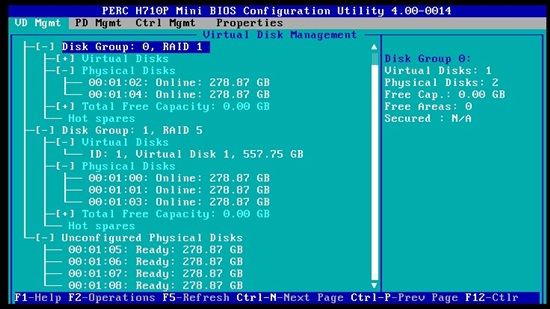

这里，我们注意到，RAID1的成员已经变成ID=02,04。这是因为原来RAID1的两个成员硬盘被插到了服务器背板上02，04的槽位去了。同样可以看到RAID5的硬盘插入到了00，01，03的槽位上去了

3. 执行安全检查。确保正确插入物理磁盘。然后退出管理界面，重启服务器，进入Windows操作系统：

服务器正常进入Windows 2008 R2系统，所以驱动器上的文件未受影响。

小结， end。

___________________________________________________________________________________

RAID阵列的迁移 :

PERC H710、H710P 和 H810 插卡支持在不同控制器间迁移虚拟磁盘，而无需使目标控制器脱机。控制器可以导入处于最佳、降级或部分降级状态的 RAID 虚拟磁盘。但不能导入处于脱机状态的虚拟磁盘。

磁盘迁移提示：

• 支持从 PERC H700 和 H800 至 PERC H710P 和 H810 的虚拟磁盘迁移
• 支持在 H710、 H710P、或 H810 中创建的卷的迁移
• 支持将在 H310 上创建的卷迁移至 H710、 H710P、或 H810
• 不支持从 H700 或 H800 至 H310 的迁移
• 不支持从 H710、 H710P、或 H810 至 H310 的迁移

注： 在执行磁盘迁移前，源控制器必须处于脱机状态。
注： 磁盘不可迁移至旧版或换代前的 PERC 卡。
注： 非 RAID 磁盘仅在 PERC H310 控制器上受支持。不支持迁移至任何其他PERC 产品。
注： 在提供或配置相应的密钥 (LKM) 情况下，支持导入受安全保护的虚拟磁盘。

如果控制器检测到物理磁盘包含现有配置，则将该物理磁盘标记为 foreign（外部），并生成检测到外部磁盘的警报提示。

小心： 请勿在 RLM 或联机容量扩展 (OCE) 过程中尝试磁盘漫游。这将导致虚拟磁盘丢失。

下面我们来做这样的一个实验：

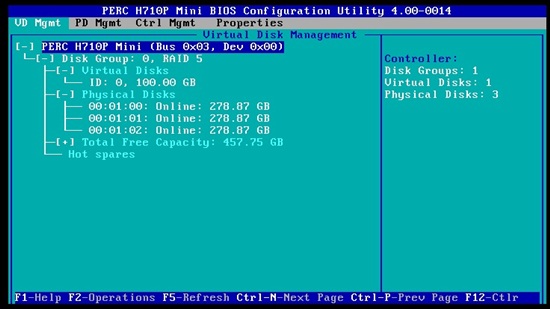

1. 我们先看一下服务器（R620+H710p）的RAID配置：3个硬盘组成的一个RAID5，分配了100GB的虚拟磁盘空间

2. 关闭服务器，将上述硬盘从背板槽位取出，然后插入到另一台同型号服务器上，开机

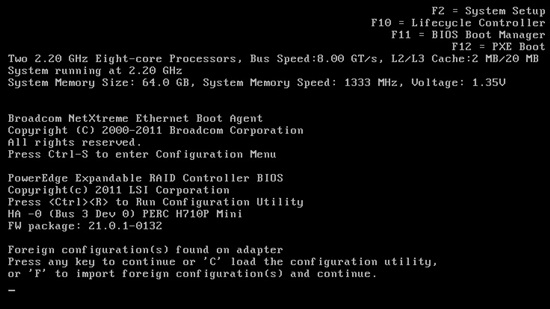

服务器自检提示：PERC卡发现外来配置（Foreign Configration）。这里我们如果按“F”键，PERC将自动从硬盘导入相关的RAID配置信息。为了看得明白点，我们选择按“C”进入管理界面进行配置。

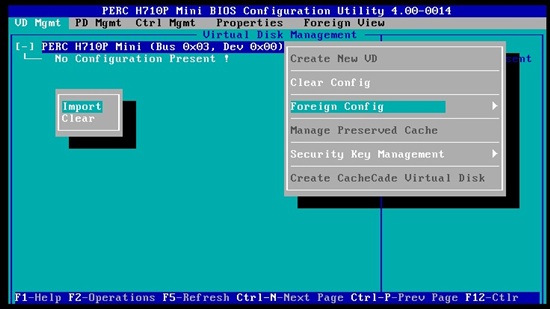

3. 在管理界面里，我们现在还看不到RAID的信息。高亮选中PERC卡，按F2，在菜单里选择“Foreign Config” --》Import 进行RAID配置信息的导入。

4. 告警提示，选YES

5. 这样，硬盘上存放的RAID配置信息就迁移到新的PERC卡上了。我们的磁盘迁移完成

小结， end。

___________________________________________________________________________________

RAID磁盘阵列扩容 :

这里我们讨论服务器硬盘空间不足时，我们有什么方法可以扩充原有虚拟磁盘的空间，而无需删除上面的数据。

演示快速入口：

联机容量扩充 (OCE)

RAID 级别迁移 (RLM)

简介

我们可通过扩充容量和 / 或改变 RAID 级别的方式来重新配置联机虚拟磁盘。

注： 跨接式虚拟磁盘 （如 RAID 10、 50 和 60）无法重新配置。
注： 重新配置虚拟磁盘时一般会对磁盘性能有所影响，直到重新配置完成后为止。

联机容量扩充 (OCE) 可通过两种方法实现。

• 如果磁盘组中只有一个虚拟磁盘，而且还有可用空间可供使用，则可在可用空间的范围内扩充虚拟磁盘的容量。
• 如果已创建虚拟磁盘，但虚拟磁盘使用的空间未达到该磁盘组大小的上限，则剩有可用空间

通过 Replace Member （更换成员）功能使用较大的磁盘更换磁盘组的物理磁盘时也可以获得可用空间。虚拟磁盘的容量也可以通过执行 OCE 操作来增加物理磁盘的数量进行扩充。

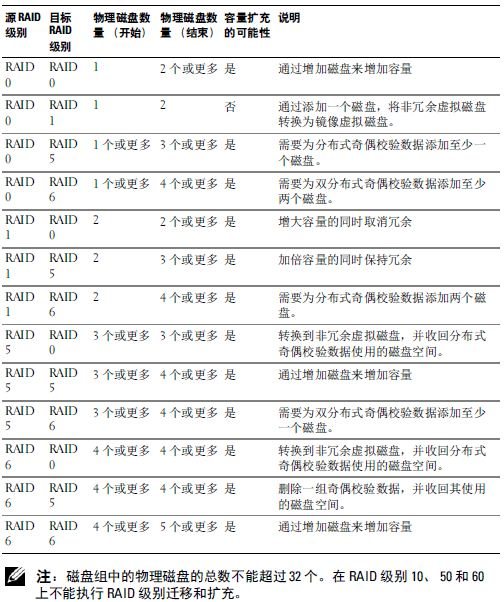

RAID 级别迁移 (RLM) 是指更改虚拟磁盘的 RAID 级别。 RLM 和 OCE 可同时实现，这样虚拟磁盘可同时更改 RAID 级别并增加容量。完成RLM/OCE 操作后，不需要重新引导。要查看 RLM/OCE 操作可行性列表，请参阅 下表。源 RAID 级别列表示执行 RLM/OCE 操作之前的虚拟磁盘RAID 级别，目标 RAID 级别列表示操作完成后的 RAID 级别。

注： 如果控制器包含的虚拟磁盘数目已达最大值，则不能再对任何虚拟磁盘进行 RAID 级别迁移或容量扩充。
注： 控制器将所有正在进行 RLM/OCE 操作的虚拟磁盘的写入高速缓存策略更改为直写式，直到 RLM/OCE 完成。

RAID级别迁移：

下面，我们来演示一下两种情形下磁盘的扩容：

联机容量扩充 (OCE)

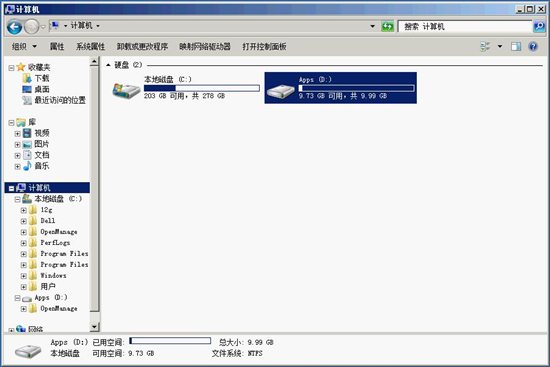

实验的情景是：有一台R620服务器，两个硬盘驱动器。Drive C：是RAID1的阵列，安装操作系统；Drive D：是10GB的RAID1阵列，装有数据文件。如图：

我们重启服务器，按CTRL-R进入PERC BIOS 管理界面查看一下RAID的配置：

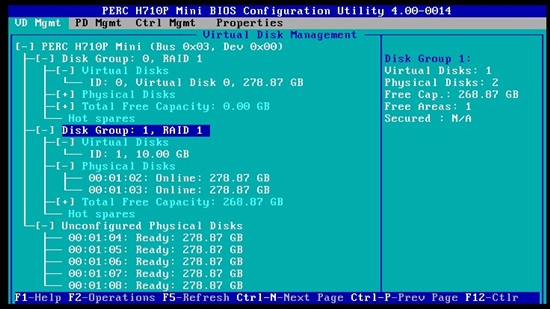

其中10GB的虚拟磁盘建立在一个总容量278GB的RAID1阵列上，该阵列还留有268GB的剩余空间。我们准备使用这些剩余空间，将10GB的虚拟磁盘扩充到50GB以上。

注：我们下面的演示，在PERC BIOS管理界面里进行。但是实际的操作，在OMSA GUI管理界面里也可以完成。后一个RLM的演示，我们将在OMSA管理界面里进行：

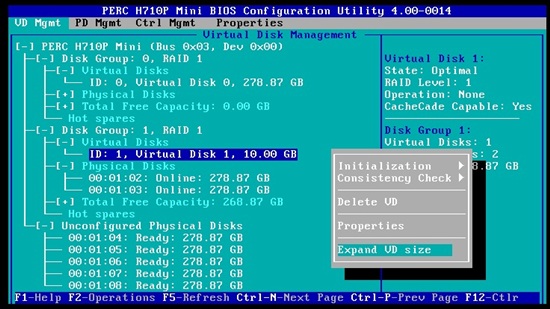

1. 高亮选中需要扩容的虚拟磁盘 VD1，按F2，在弹出菜单里选Expand VD size

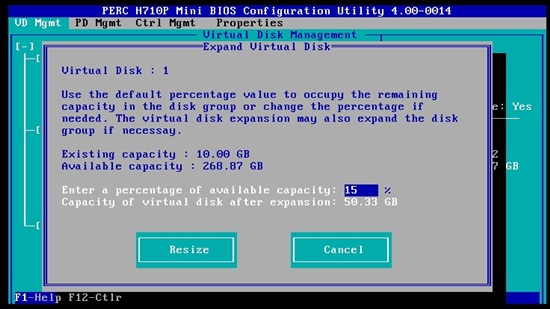

2. 输入需要扩容的空间百分比15%，下面会显示扩容后的估计虚拟磁盘大小。然后选择Resize按钮

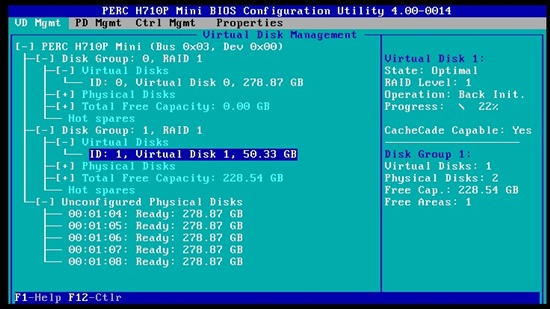

3. 管理界面回到主页面，选中VD1，可以看到空间已经变成50GB，且右侧显示后台初始化在进行中。这里的初始化是对新加入的空白区的初始化，并不会删除原有数据。

4. 初始化结束后，服务器重启回到操作系统。我们在服务器管理器的磁盘管理器里可以看到，原来的磁盘1 已经增加了40.33GB的空余空间。

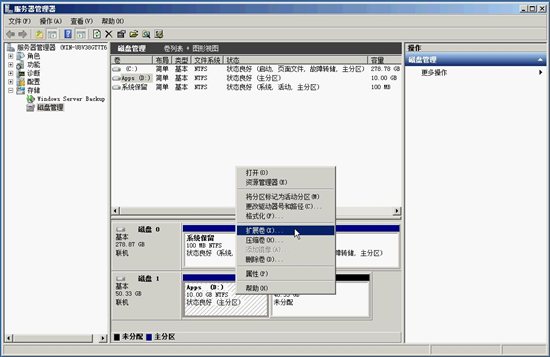

5. 下面做Drive D：的空间扩展。鼠标右击Drive D：在弹出菜单里选择扩展卷

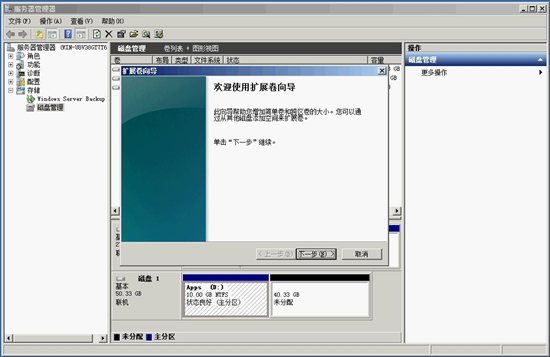

6. 进入扩展卷向导，点击“下一步”

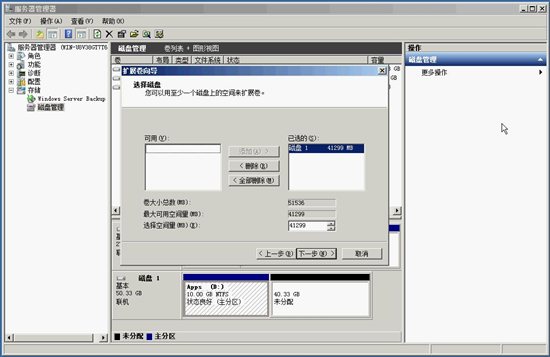

7. 选择需要扩展的卷，已经希望扩展的大小。我们使用默认值，即全部空余空间，下一步

8.确认执行的操作，下一步

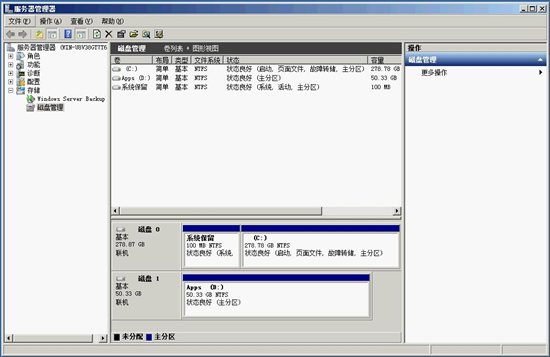

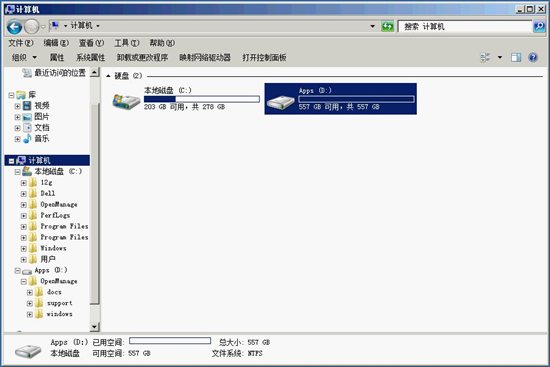

9. 任务完成，Drive D：已经成功扩容到50GB

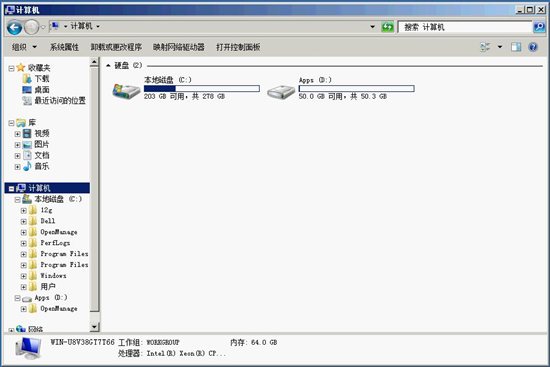

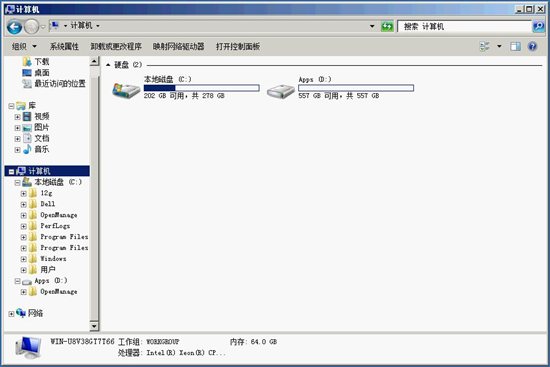

10. 再次确认文件系统的新空间50GB，以及原有的数据文件都得到保存

RAID 级别迁移 (RLM)

下面我们来看看RLM，这种扩容方法可以通过改变RAID阵列的级别，或者往阵列里添加新的硬盘成员，来实现容量的扩展。我们来做一个演示，如何将RAID1扩展成由4个硬盘组成的RAID5，从而实现容量的扩展：

关于OMSA控制台的安装，请看RAID磁盘成员的在线管理和维护片头的说明

1. 登录OMSA控制台，查看一下阵列的配置信息：这里有两个RAID1阵列，VD0在第一个RAID1上，安装有操作系统，我们不做操作。VD1使用了另一个RAID1的200GB空间，该RAID1还余有78GB空余空间。

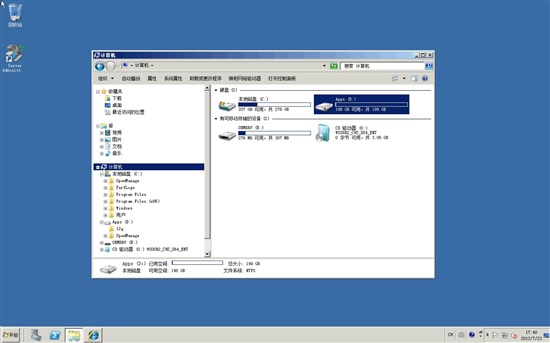

看看资源管理器，VD1对应的Drive D：存有用户数据：

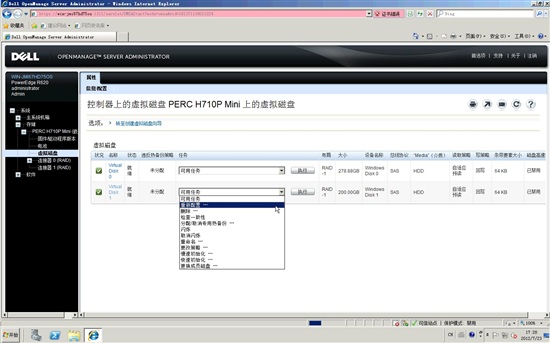

2. 在VD1的可用任务里选择“重新配置”，点击执行

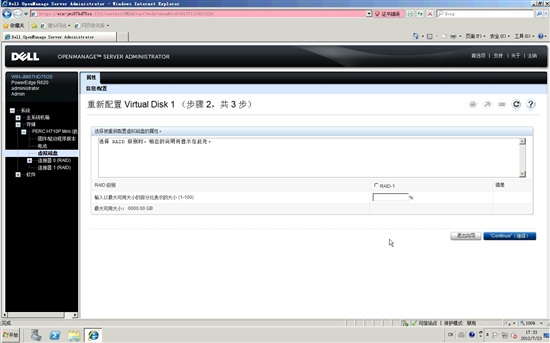

3. 顺带提一下，因为VD1所在的RAID1还有78GB剩余空间，如果想在OMSA管理界面里做OCE也是可以的，可以在这里的界面里点击“扩展容量”

然后就可以看到和上面OCE章节里相似的配置界面做OCE扩展，这里就不演示了。

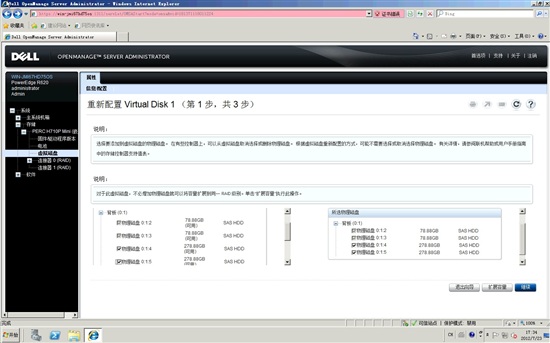

4. 原来的RAID1由ID=02,03的硬盘组成，我们追加ID=04,05的空闲硬盘，点击“继续”

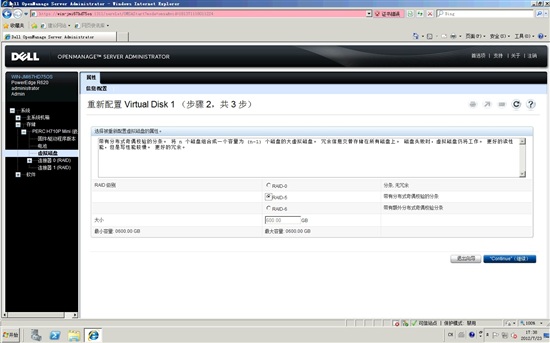

5. 选择新的RAID级别为RAID-5，注意提示：新的容量将变为600GB，点击“继续”

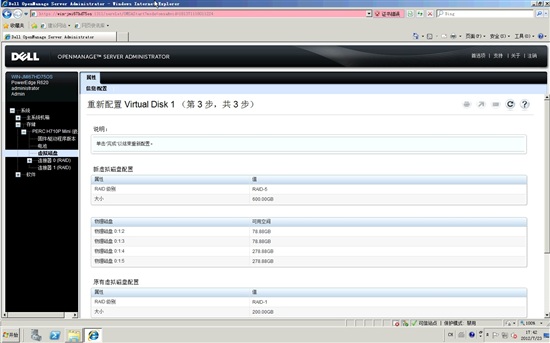

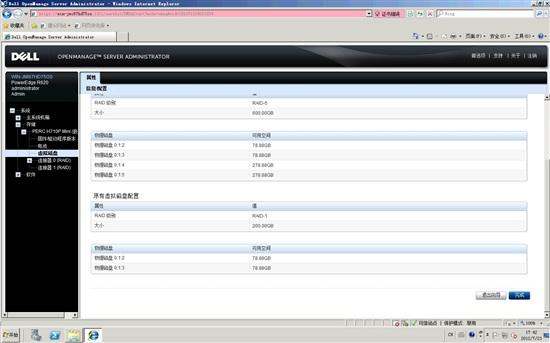

6. 确认配置信息，点击“完成”

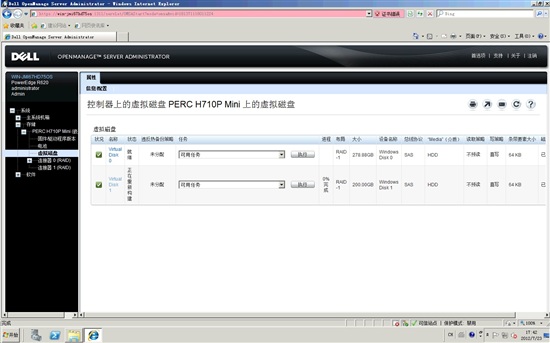

7. VD1进入RLM扩展状态，我们可以在OMSA管理器里看到百分比进度，直至完成

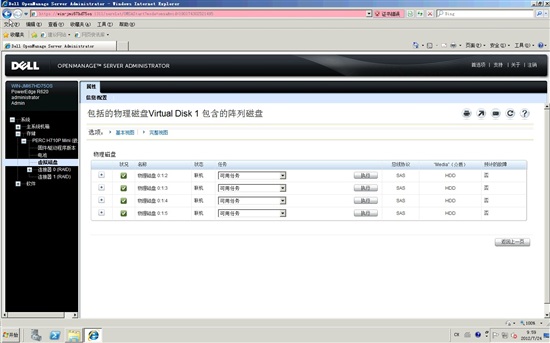

8. 检查确认VD1扩展进程结束，级别已经显示为RAID5，成员变为ID=02~-05硬盘

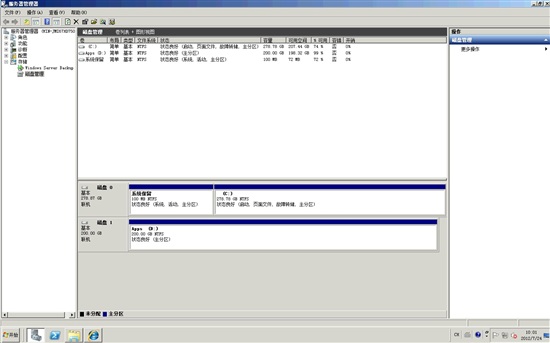

9. 退出OMSA，我们注意到，在windows磁盘管理器及资源管理器里，扩展的新空间还未生效，还是200GB

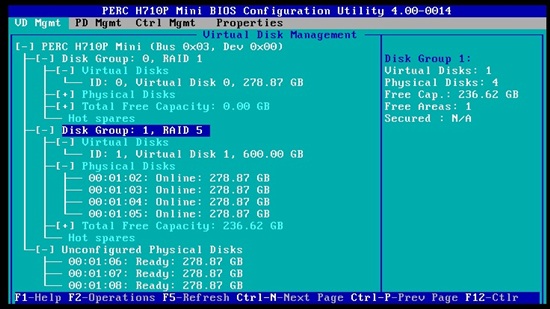

10. 重启服务器，进入PERC BIOS里查看，服务器经重启后，新的空间生效了

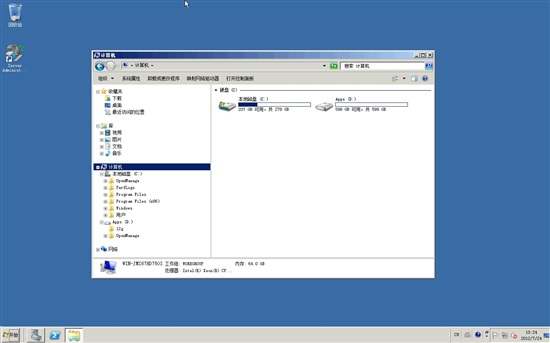

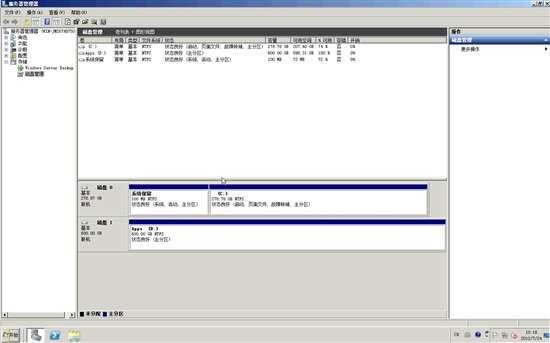

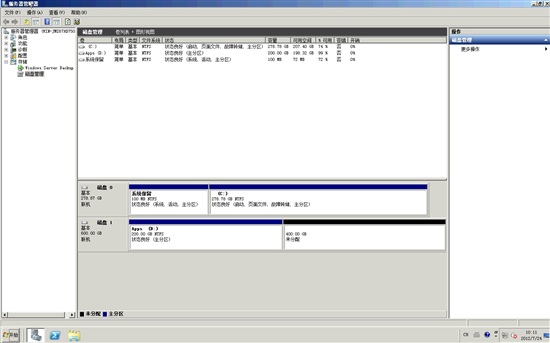

11.服务器重启，重新进入操作系统，这次在磁盘管理器里，我们就可以看到多出来的未分配空间了。

12. 请按照OCE介绍里，卷扩展的步骤扩展Drive D：，至此演示完成

小结， end。

___________________________________________________________________________________

物理磁盘的电源管理 :

物理磁盘电源管理

是 PERC H310、 H710、 H710P、和 H810 卡具备的节电功能。此功能根据磁盘配置和 I/O 活动可允许磁盘停转。在所有旋转式SAS 和 SATA 磁盘上均支持此功能 （包括未配置、已配置和热备用磁盘）。
物理磁盘电源管理功能默认为禁用。可在 Dell Open Manage 存储管理应用程序中使用统一可扩展固件接口（UEFI） RAID 配置公用程序来启用此功能。

共有四种可用的节电模式：

• No Power Savings （非节电模式）（默认模式）—所有节电功能均已禁用。
• Balanced Power Savings （负载平衡节电模式）—仅对未配置的和热备用磁盘启用停转。
• Maximum Power Savings （最大程度节电模式）—对已配置、未配置和热备用磁盘均启用停转。
• Customized Power Savings （自定义节电模式）—所有节电功能均可自定义。您可以指定一个“优质服务”时间窗口，在该窗口期间排除停转已配置磁盘。

下面我们就来做一次物理磁盘电源管理的演示，帮助大家理解戴尔PowerEdge服务器PERC是如何实现物理磁盘的电源管理，以实现节能功能。

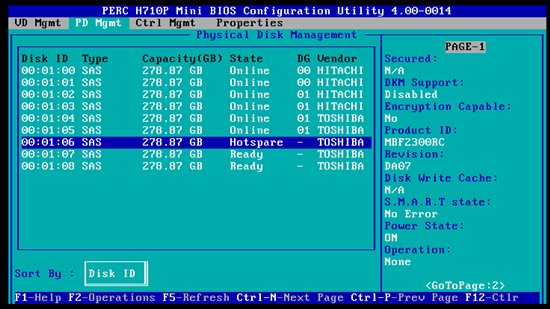

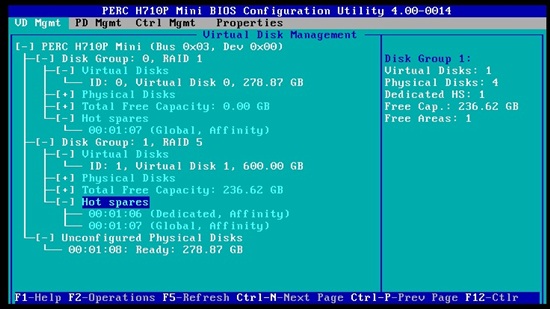

1. 我们先来看看演示设备的配置：我们有9块物理磁盘，ID=0,1组成VD0(RAID1)，ID=2~5组成VD1(RAID5)，ID=6是RAID5的专享热备硬盘，ID=7是全局热备硬盘，ID=8是闲置硬盘。我们看到其中ID=6~8的硬盘上其实是没有数据IO的，但它们却和其他硬盘一样处于运行状态中，消耗电源。我们下面将通过设置“负载平衡节电模式”来控制空闲硬盘的运转。

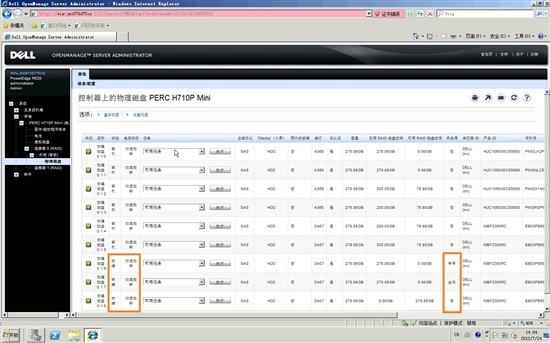

2. 我们先开机进入操作系统，运行OMSA，进入管理界面，在左侧导航栏里点击进入物理磁盘列表。我们注意到，ID=6~8的硬盘电源状态显示“高速旋转”，和其他联机硬盘是一样的，并不节能。

这个是完整视图：

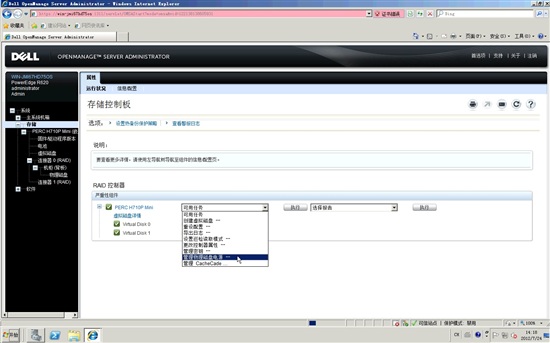

3.点击左栏里的存储菜单，选择右边对应的PERC控制卡，在“可用任务”里选择“管理物理磁盘电源”，然后点击执行

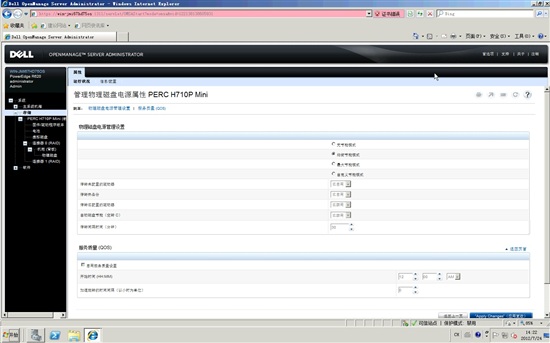

4. 在物理磁盘电源管理设置里，选择“均衡节能模式”，然后点击“应用更改”

5.设置结束，回到物理磁盘列表，我们看到现在电源状况还没改变，暂时还是“高速旋转”

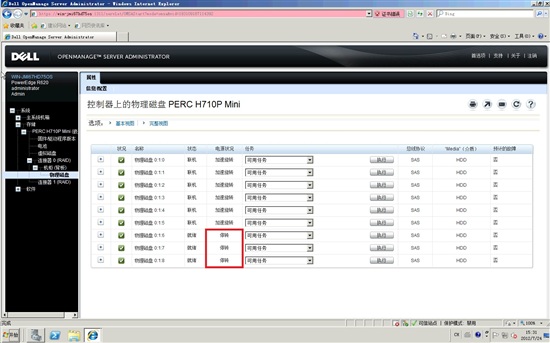

6.诺干时间后（约30分钟），刷新物理磁盘列表，我们看到，ID=6~8的3个空闲的硬盘，无论是热备还是完全闲置状态，电源状况都进入了“停转”状态，实现了服务器节能的目的

小结， end。
