网关 Spring-Cloud-Gateway 源码解析 —— 网关初始化

本文主要基于 Spring-Cloud-Gateway 2.0.X M4

摘要: 原创出处 http://www.iocoder.cn/Spring-Cloud-Gateway/init/ 「芋道源码」欢迎转载,保留摘要,谢谢!

  • 1. 概述
  • 2. GatewayClassPathWarningAutoConfiguration
  • 3. GatewayLoadBalancerClientAutoConfiguration
  • 4. GatewayRedisAutoConfiguration
  • 5. GatewayAutoConfiguration
    • 5.1 网关的开启与关闭
    • 5.2 初始化 NettyConfiguration
    • 5.3 初始化 GlobalFilter
    • 5.4 初始化 FilteringWebHandler
    • 5.5 初始化 GatewayProperties
    • 5.6 初始化 PrefixPathGatewayFilterFactory
    • 5.7 初始化 RoutePredicateFactory
    • 5.8 初始化 RouteDefinitionLocator
    • 5.9 初始化 RouteLocator
    • 5.10 初始化 RoutePredicateHandlerMapping
    • 5.11 初始化 GatewayWebfluxEndpoint
  • 666. 彩蛋

网关 Spring-Cloud-Gateway 源码解析 —— 网关初始化

������关注 微信公众号:【芋道源码】 有福利:

  1. RocketMQ / MyCAT / Sharding-JDBC 所有 源码分析文章列表
  2. RocketMQ / MyCAT / Sharding-JDBC 中文注释源码 GitHub 地址
  3. 您对于源码的疑问每条留言 将得到 认真 回复。 甚至不知道如何读源码也可以请教噢
  4. 新的 源码解析文章 实时 收到通知。 每周更新一篇左右
  5. 认真的 源码交流微信群。

1. 概述

本文主要分享 Spring Cloud Gateway 启动初始化的过程

在初始化的过程中,涉及到的组件会较多,本文不会细说,留到后面每篇文章针对每个组件详细述说。

那么这有什么意义呢?先对 Spring Cloud Gateway 内部的组件有 整体 的印象。

在官方提供的实例项目 spring-cloud-gateway-sample ,我们看到 GatewaySampleApplication 上有 @EnableAutoConfiguration 注解。因为该项目导入了 spring-cloud-gateway-core 依赖库,它会扫描 Spring Cloud Gateway 的配置。

org.springframework.cloud.gateway.config 包下,我们可以看到 四个 配置类 :

  • GatewayAutoConfiguration
  • GatewayClassPathWarningAutoConfiguration
  • GatewayLoadBalancerClientAutoConfiguration
  • GatewayRedisAutoConfiguration

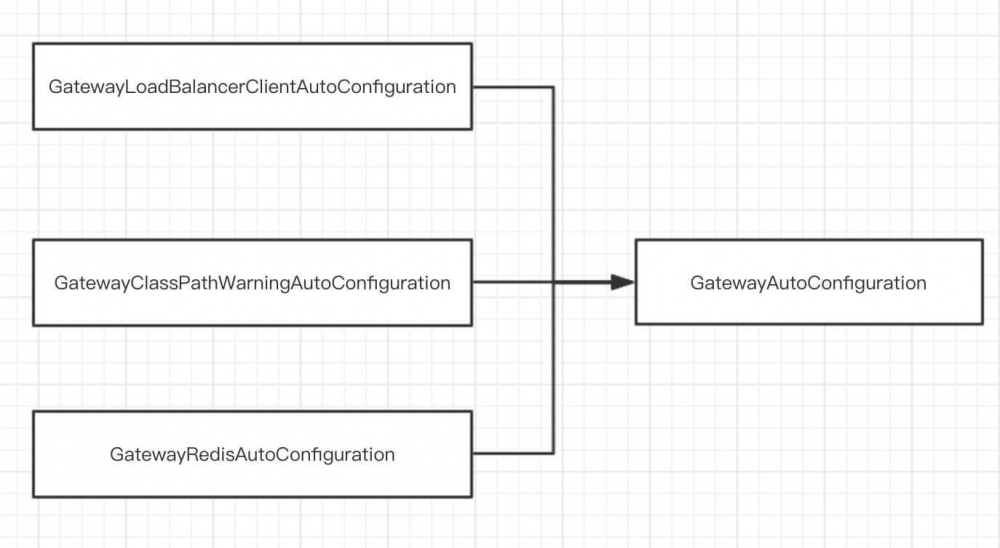

它们的初始化顺序如下图 :

网关 Spring-Cloud-Gateway 源码解析 —— 网关初始化

推荐 Spring Cloud 书籍:

  • 请支持正版。下载盗版, 等于主动编写低级 BUG
  • 程序猿DD —— 《Spring Cloud微服务实战》
  • 周立 —— 《Spring Cloud与Docker微服务架构实战》
  • 两书齐买,京东包邮。

2. GatewayClassPathWarningAutoConfiguration

Spring Cloud Gateway 2.x 基于 Spring WebFlux 实现。

org.springframework.cloud.gateway.config.GatewayClassPathWarningAutoConfiguration ,用于检查项目是否 正确 导入 spring-boot-starter-webflux 依赖,而不是错误 导入 spring-boot-starter-web 依赖。

点击链接 链接 查看 GatewayClassPathWarningAutoConfiguration 的代码实现。

3. GatewayLoadBalancerClientAutoConfiguration

org.springframework.cloud.gateway.config.GatewayLoadBalancerClientAutoConfiguration ,初始化 LoadBalancerClientFilter ,点击 链接 查看代码。

在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.4) 之 LoadBalancerClientFilter 负载均衡》 详细解析 LoadBalancerClientFilter 的代码实现。

4. GatewayRedisAutoConfiguration

org.springframework.cloud.gateway.config.GatewayRedisAutoConfiguration ,初始化 RedisRateLimiter 。

RequestRateLimiterGatewayFilterFactory 基于 RedisRateLimiter 实现网关的 限流 功能,在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.10) 之 RequestRateLimiterGatewayFilterFactory 请求限流》 详细解析相关的代码实现。

5. GatewayAutoConfiguration

org.springframework.cloud.gateway.config.GatewayAutoConfiguration ,Spring Cloud Gateway 核心 配置类,初始化如下 :

  • Netty Configuration
  • Global Filter
  • FilteringWeb Handler
  • Gateway Properties
  • PrefixPathGateway FilterFactory
  • Route PredicateFactory
  • Route DefinitionLocator
  • Route Locator
  • Route PredicateHandlerMapping
  • GatewayWebflux Endpoint

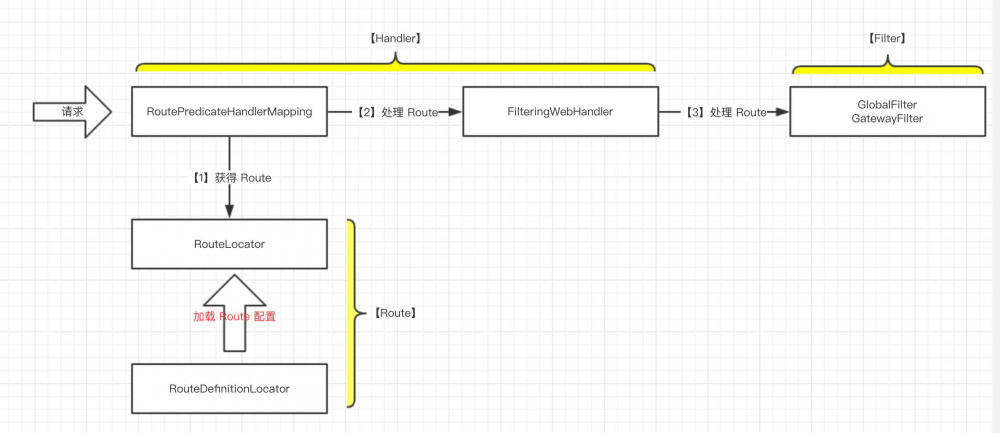

组件关系交互如下图 :

网关 Spring-Cloud-Gateway 源码解析 —— 网关初始化

5.1 网关的开启与关闭

从 GatewayAutoConfiguration 上的注解 @ConditionalOnProperty(name = "spring.cloud.gateway.enabled", matchIfMissing = true) ,我们可以看出 :

  • 通过 spring.cloud.gateway.enabled 配置网关的开启与关闭。
  • matchIfMissing = true => 网关 默认开启

5.2 初始化 NettyConfiguration

org.springframework.cloud.gateway.config.NettyConfiguration ,Netty 配置类。代码如下 :

 1: @Configuration
 2: @ConditionalOnClass(HttpClient.class)
 3: protected static class NettyConfiguration{
 4: @Bean // 1.2
 5: @ConditionalOnMissingBean
 6: public HttpClient httpClient(@Qualifier("nettyClientOptions") Consumer<? super HttpClientOptions.Builder> options){
 7: return HttpClient.create(options);
 8: }
 9:
10: @Bean // 1.1
11: public Consumer<? super HttpClientOptions.Builder> nettyClientOptions() {
12: return opts -> {
13: opts.poolResources(PoolResources.elastic("proxy"));
14: // opts.disablePool(); //TODO: why do I need this again?
15: };
16: }
17:
18: @Bean // 1.3
19: public NettyRoutingFilter routingFilter(HttpClient httpClient){
20: return new NettyRoutingFilter(httpClient);
21: }
22:
23: @Bean // 1.4
24: public NettyWriteResponseFilter nettyWriteResponseFilter(){
25: return new NettyWriteResponseFilter();
26: }
27:
28: @Bean // 1.5 {@link org.springframework.cloud.gateway.filter.WebsocketRoutingFilter}
29: public ReactorNettyWebSocketClient reactorNettyWebSocketClient(@Qualifier("nettyClientOptions") Consumer<? super HttpClientOptions.Builder> options){
30: return new ReactorNettyWebSocketClient(options);
31: }
32: }
  • 每个 @Bean 注解后的数字为 Bean 的 初始化顺序
  • 第 10 至 16 行 :创建一个类型为 java.util.Objects.Consumer 的 Bean 对象。该 Consumer 会将传入类型为 reactor.ipc.netty.options.HttpClientOptions.Builder 的参数 opts ,设置 optspoolResources 属性。
    • 调用 PoolResources.elastic("proxy") 方法,创建 name 属性为 "proxy"reactor.ipc.netty.resources.PoolResources 。其中 "proxy" 用于实际使用时,打印日志的 标记
  • 第 4 至 8 行 :创建一个类型为 reactor.ipc.netty.http.client.HttpClient 的 Bean 对象。该 HttpClient 使用 Netty 实现的 Client 。
  • 第 18 至 21 行 :使用 HttpClient Bean ,创建一个类型为 org.springframework.cloud.gateway.filter.NettyRoutingFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.7) 之 NettyRoutingFilter》 详细解析 NettyRoutingFilter 的代码实现。
  • 第 23 至 26 行 :创建一个类型为 org.springframework.cloud.gateway.filter.NettyWriteResponseFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.7) 之 NettyRoutingFilter》 详细解析 NettyWriteResponseFilter 的代码实现。
  • 第 28 至 31 行 :创建一个类型为 org.springframework.web.reactive.socket.client.ReactorNettyWebSocketClient 的 Bean 对象,用于下文 WebsocketRoutingFilter 的 Bean 对象创建。

5.3 初始化 GlobalFilter

代码如下 :

 1: @Bean // 2.1
 2: public RouteToRequestUrlFilter routeToRequestUrlFilter(){
 3: return new RouteToRequestUrlFilter();
 4: }
 5:
 6: @Bean // 2.2
 7: @ConditionalOnBean(DispatcherHandler.class)
 8: public ForwardRoutingFilter forwardRoutingFilter(DispatcherHandler dispatcherHandler){
 9: return new ForwardRoutingFilter(dispatcherHandler);
10: }
11:
12: @Bean // 2.3
13: public WebSocketService webSocketService(){
14: return new HandshakeWebSocketService();
15: }
16:
17: @Bean // 2.4
18: public WebsocketRoutingFilter websocketRoutingFilter(WebSocketClient webSocketClient, WebSocketService webSocketService){
19: return new WebsocketRoutingFilter(webSocketClient, webSocketService);
20: }
  • 每个 @Bean 注解后的数字为 Bean 的 初始化顺序
  • 第 1 至 4 行 :创建一个类型为 org.springframework.cloud.gateway.filter.RouteToRequestUrlFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.3) 之 RouteToRequestUrlFilter》 详细解析 RouteToRequestUrlFilter 的代码实现。
  • 第 6 至 10 行 :创建一个类型为 org.springframework.cloud.gateway.filter.ForwardRoutingFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.5) 之 ForwardRoutingFilter》 详细解析 ForwardRoutingFilter 的代码实现。
  • 第 12 至 15 行 :创建一个类型为 org.springframework.web.reactive.socket.server.WebSocketService 的 Bean 对象。
  • 第 17 至 20 行 :创建一个类型为 org.springframework.cloud.gateway.filter.WebsocketRoutingFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.6) 之 WebsocketRoutingFilter》 详细解析 WebsocketRoutingFilter 的代码实现。

5.4 初始化 FilteringWebHandler

当所有 org.springframework.cloud.gateway.filter.GlobalFilter 初始化完成时( 包括上面的 NettyRoutingFilter / NettyWriteResponseFilter ),创建一个类型为 org.springframework.cloud.gateway.handler.FilteringWebHandler 的 Bean 对象,代码如下 :

@Bean // 2.6
public FilteringWebHandler filteringWebHandler(List<GlobalFilter> globalFilters){
 return new FilteringWebHandler(globalFilters);
}
  • 在 《Spring-Cloud-Gateway 源码解析 —— 处理器 (3.3) 之 FilteringWebHandler 创建过滤器链 》 详细解析 FilteringWebHandler 的代码实现。

5.5 初始化 GatewayProperties

创建一个类型为 org.springframework.cloud.gateway.config.GatewayProperties 的 Bean 对象,用于加载 配置文件 配置的 RouteDefinition / FilterDefinition 。代码如下 :

@Bean // 2.7
public GatewayProperties gatewayProperties(){
 return new GatewayProperties();
}
  • 在 《Spring-Cloud-Gateway 源码解析 —— 路由(1.2)之 PropertiesRouteDefinitionLocator 配置文件》「3. GatewayProperties」 详细解析 GatewayProperties 的代码实现。

5.6 初始化 PrefixPathGatewayFilterFactory

在 链接 的【第 288 至 372 行】,创建 org.springframework.cloud.gateway.filter.factory 包下的 org.springframework.cloud.gateway.filter.factory.GatewayFilterFactory 接口 的实现们。

网关 Spring-Cloud-Gateway 源码解析 —— 网关初始化

后续我们会对 每个 GatewayFilterFactory 的实现代码做详细解析。

5.7 初始化 RoutePredicateFactory

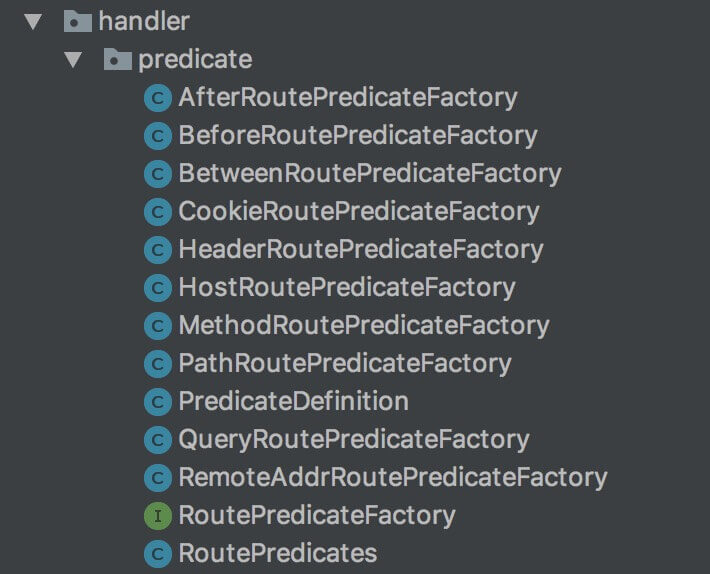

在 链接 的【第 236 至 284 行】,创建 org.springframework.cloud.gateway.handler.predicate 包下的 org.springframework.cloud.gateway.handler.predicate.RoutePredicateFactory 接口 的实现们。

网关 Spring-Cloud-Gateway 源码解析 —— 网关初始化

后续我们会对 每个 RoutePredicateFactory 的实现代码做详细解析。

5.8 初始化 RouteDefinitionLocator

代码如下 :

 1: @Bean // 4.1
 2: @ConditionalOnMissingBean
 3: public PropertiesRouteDefinitionLocator propertiesRouteDefinitionLocator(GatewayProperties properties){
 4: return new PropertiesRouteDefinitionLocator(properties);
 5: }
 6:
 7: @Bean // 4.2
 8: @ConditionalOnMissingBean(RouteDefinitionRepository.class)
 9: public InMemoryRouteDefinitionRepository inMemoryRouteDefinitionRepository(){
10: return new InMemoryRouteDefinitionRepository();
11: }
12:
13: @Bean // 4.3
14: @Primary // 优先被注入
15: public RouteDefinitionLocator routeDefinitionLocator(List<RouteDefinitionLocator> routeDefinitionLocators){
16: return new CompositeRouteDefinitionLocator(Flux.fromIterable(routeDefinitionLocators));
17: }
  • 每个 @Bean 注解后的数字为 Bean 的 初始化顺序
  • 第 1 至 5 行 :使用 GatewayProperties Bean ,创建一个类型为 org.springframework.cloud.gateway.config.PropertiesRouteDefinitionLocator 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 路由(1.2)之 PropertiesRouteDefinitionLocator 配置文件》「2. PropertiesRouteDefinitionLocator」 详细解析 PropertiesRouteDefinitionLocator 的代码实现。
  • 第 7 至 11 行 :创建一个类型为 org.springframework.cloud.gateway.route.InMemoryRouteDefinitionRepository 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 路由(1.3)之 RouteDefinitionRepository 存储器》 详细解析 InMemoryRouteDefinitionRepository 的代码实现。
  • 第 13 至 17 行 :使用上面创建的 RouteDefinitionLocator 的 Bean 对象们 ,创建一个类型为 org.springframework.cloud.gateway.route.CompositeRouteDefinitionLocator 的 Bean 对象。
    • 第 14 行的 @Primary 注解,用于下文注入类型为 RouteDefinitionLocator 的 Bean 对象时,使用该对象。点击 《spring中少用的注解@primary解析》 查看 @Primary 的详细介绍。

org.springframework.cloud.gateway.discovery.DiscoveryClientRouteDefinitionLocator ,基于 DiscoveryClient 注册发现的 RouteDefinitionLocator 实现类 ,需要 手动引入配置 ,点击 链接 查看。在 《Spring-Cloud-Gateway 源码解析 —— 路由(1.4)之 DiscoveryClientRouteDefinitionLocator 注册中心》 详细解析 DiscoveryClientRouteDefinitionLocator 的代码实现。

5.9 初始化 RouteLocator

代码如下 :

 1: @Bean // 4.4
 2: public RouteLocator routeDefinitionRouteLocator(GatewayProperties properties,
3: List<GatewayFilterFactory> GatewayFilters,
4: List<RoutePredicateFactory> predicates,
5: RouteDefinitionLocator routeDefinitionLocator){
 6: return new RouteDefinitionRouteLocator(routeDefinitionLocator, predicates, GatewayFilters, properties);
 7: }
 8:
 9: @Bean // 4.5
10: @Primary
11: public RouteLocator routeLocator(List<RouteLocator> routeLocators){
12: return new CachingRouteLocator(new CompositeRouteLocator(Flux.fromIterable(routeLocators)));
13: }
  • 每个 @Bean 注解后的数字为 Bean 的 初始化顺序
  • 第 1 至 7 行 :创建一个类型为 org.springframework.cloud.gateway.route.RouteDefinitionRouteLocator 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 路由(2.2)之 RouteDefinitionRouteLocator 路由配置》 详细解析 RouteDefinitionRouteLocator 的代码实现。
    • 此处的 routeDefinitionLocator 参数,使用了 @Primary 注解的 CompositeRouteDefinitionLocator 的 Bean 对象。
  • 第 9 至 13 行 :创建一个类型为 org.springframework.cloud.gateway.route.CachingRouteLocator 的 Bean 对象。该 Bean 对象内嵌 org.springframework.cloud.gateway.route.CompositeRouteLocator 对象。在 《Spring-Cloud-Gateway 源码解析 —— 路由(2.1)之 RouteLocator 一览》 详细解析 CachingRouteLocator / CompositeRouteLocator 的代码实现。

另外,有如下两种方式实现 自定义 RouteLocator :

  • 使用 Routes#locator()#build() 方法,创建 RouteLocator , 例子 代码如下 :

    @Bean
    public RouteLocator customRouteLocator(){
     //@formatter:off
     return Routes.locator()
     .route("test")
     .predicate(host("**.abc.org").and(path("/image/png")))
     .addResponseHeader("X-TestHeader", "foobar")
     .uri("http://httpbin.org:80")
     .route("test2")
     .predicate(path("/image/webp"))
     .add(addResponseHeader("X-AnotherHeader", "baz"))
     .uri("http://httpbin.org:80")
     .build();
     ////@formatter:on
    }

    • 在 《Spring-Cloud-Gateway 源码解析 —— 路由(2.3)之 Java 自定义 RouteLocator》 详细解析 org.springframework.cloud.gateway.route.Routes 的代码实现。
  • 使用 RouteLocatorDsl#gateway() 方法,创建 RouteLocator , 该方式使用 Kotlin 实现例子 代码如下 :

    @Configuration
    class AdditionalRoutes{

     @Bean
     fun additionalRouteLocator(): RouteLocator= gateway {
     route(id = "test-kotlin") {
     uri("http://httpbin.org:80")
     predicate(host("kotlin.abc.org") and path("/image/png"))
    add(addResponseHeader("X-TestHeader", "foobar"))
    }
    }

    }

    • 在 《Spring-Cloud-Gateway 源码解析 —— 路由(2.4)之 Kotlin 自定义 RouteLocator 》 详细解析 org.springframework.cloud.gateway.route.RouteLocatorDsl 的代码实现。

5.10 初始化 RoutePredicateHandlerMapping

创建一个类型为 org.springframework.cloud.gateway.handler.RoutePredicateHandlerMapping 的 Bean 对象,用于查找匹配到 Route ,并进行处理。代码如下 :

@Bean
public RoutePredicateHandlerMapping routePredicateHandlerMapping(FilteringWebHandler webHandler,
RouteLocator routeLocator){
 return new RoutePredicateHandlerMapping(webHandler, routeLocator);
}
  • 在 《Spring-Cloud-Gateway 源码解析 —— 处理器 (3.2) 之 RoutePredicateHandlerMapping 路由匹配 》 详细解析 RoutePredicateHandlerMapping 的代码实现。

5.11 初始化 GatewayWebfluxEndpoint

创建一个类型为 org.springframework.cloud.gateway.actuate.GatewayWebfluxEndpoint 的 Bean 对象,提供 管理 网关的 HTTP API ,代码如下 :

@ManagementContextConfiguration
@ConditionalOnProperty(value = "management.gateway.enabled", matchIfMissing = true)
@ConditionalOnClass(Health.class)
protected static class GatewayActuatorConfiguration{

 @Bean
 public GatewayWebfluxEndpoint gatewayWebfluxEndpoint(RouteDefinitionLocator routeDefinitionLocator, List<GlobalFilter> globalFilters,

List<GatewayFilterFactory> GatewayFilters, RouteDefinitionWriter routeDefinitionWriter,
RouteLocator routeLocator){
 return new GatewayWebfluxEndpoint(routeDefinitionLocator, globalFilters, GatewayFilters, routeDefinitionWriter, routeLocator);
 }
}
  • 在 《Spring-Cloud-Gateway 源码解析 —— 网关管理 HTTP API》 详细解析 GatewayWebfluxEndpoint 的代码实现。

666. 彩蛋

是不是内心里面有种感觉,“劳资看了一堆构造函数”?

嘿嘿嘿,后面咱一篇一篇走起!
