Tomcat Session管理分析

前言

在上文 Nginx+Tomcat关于Session的管理 中简单介绍了如何使用redis来集中管理session，本文首先将介绍默认的管理器是如何管理Session的生命周期的，然后在此基础上对Redis集中式管理Session进行分析。

Tomcat Manager介绍

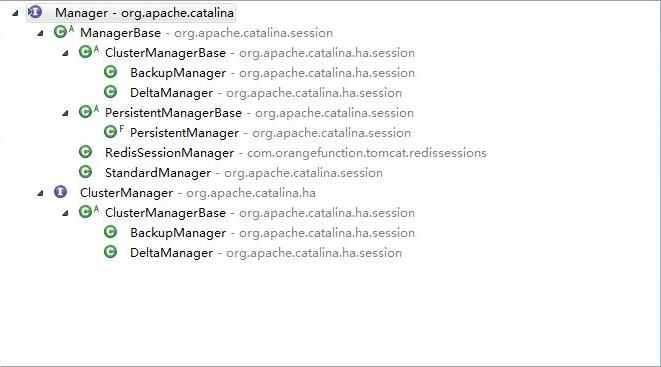

上文中在Tomcat的context.xml中配置了Session管理器RedisSessionManager，实现了通过redis来存储session的功能；Tomcat本身提供了多种Session管理器，如下类图：

1.Manager接口类

定义了用来管理session的基本接口，包括：createSession，findSession，add，remove等对session操作的方法；还有getMaxActive，setMaxActive，getActiveSessions活跃会话的管理；还有Session有效期的接口；以及与Container相关联的接口；

2.ManagerBase抽象类

实现了Manager接口，提供了基本的功能，使用ConcurrentHashMap存放session，提供了对session的create，find，add，remove功能，并且在createSession中了使用类SessionIdGenerator来生成会话id，作为session的唯一标识；

3.ClusterManager接口类

实现了Manager接口，集群session的管理器，Tomcat内置的集群服务器之间的session复制功能；

4.ClusterManagerBase抽象类

继承了ManagerBase抽象类，实现ClusterManager接口类，实现session复制基本功能；

5.PersistentManagerBase抽象类

继承了ManagerBase抽象类，实现了session管理器持久化的基本功能；内部有一个Store存储类，具体实现有：FileStore和JDBCStore；

6.StandardManager类

继承ManagerBase抽象类，Tomcat默认的Session管理器（单机版）；对session提供了持久化功能，tomcat关闭的时候会将session保存到javax.servlet.context.tempdir路径下的SESSIONS.ser文件中，启动的时候会从此文件中加载session；

7.PersistentManager类

继承PersistentManagerBase抽象类，如果session空闲时间过长，将空闲session转换为存储，所以在findsession时会首先从内存中获取session，获取不到会多一步到store中获取，这也是PersistentManager类和StandardManager类的区别；

8.DeltaManager类

继承ClusterManagerBase，每一个节点session发生变更(增删改)，都会通知其他所有节点，其他所有节点进行更新操作，任何一个session在每个节点都有备份；

9.BackupManager类

继承ClusterManagerBase，会话数据只有一个备份节点，这个备份节点的位置集群中所有节点都可见；相比较DeltaManager数据传输量较小，当集群规模比较大时DeltaManager的数据传输量会非常大；

10.RedisSessionManager类

继承ManagerBase抽象类，非Tomcat内置的管理器，使用redis集中存储session，省去了节点之间的session复制，依赖redis的可靠性，比起sessin复制扩展性更好；

Session的生命周期

1.解析获取requestedSessionId

当我们在类中通过request.getSession()时，tomcat是如何处理的，可以查看Request中的doGetSession方法：

protected Session doGetSession(boolean create) {

        // There cannot be a session if no context has been assigned yet
        Context context = getContext();
        if (context == null) {
            return (null);
        }

        // Return the current session if it exists and is valid
        if ((session != null) && !session.isValid()) {
            session = null;
        }
        if (session != null) {
            return (session);
        }

        // Return the requested session if it exists and is valid
        Manager manager = context.getManager();
        if (manager == null) {
            return null;        // Sessions are not supported
        }
        if (requestedSessionId != null) {
            try {
                session = manager.findSession(requestedSessionId);
            } catch (IOException e) {
                session = null;
            }
            if ((session != null) && !session.isValid()) {
                session = null;
            }
            if (session != null) {
                session.access();
                return (session);
            }
        }

        // Create a new session if requested and the response is not committed
        if (!create) {
            return (null);
        }
        if ((response != null) &&
                context.getServletContext().getEffectiveSessionTrackingModes().
                contains(SessionTrackingMode.COOKIE) &&
                response.getResponse().isCommitted()) {
            throw new IllegalStateException
            (sm.getString("coyoteRequest.sessionCreateCommitted"));
        }

        // Re-use session IDs provided by the client in very limited
        // circumstances.
        String sessionId = getRequestedSessionId();
        if (requestedSessionSSL) {
            // If the session ID has been obtained from the SSL handshake then
            // use it.
        } else if (("/".equals(context.getSessionCookiePath())
                && isRequestedSessionIdFromCookie())) {
            /* This is the common(ish) use case: using the same session ID with
             * multiple web applications on the same host. Typically this is
             * used by Portlet implementations. It only works if sessions are
             * tracked via cookies. The cookie must have a path of "/" else it
             * won't be provided for requests to all web applications.
             *
             * Any session ID provided by the client should be for a session
             * that already exists somewhere on the host. Check if the context
             * is configured for this to be confirmed.
             */
            if (context.getValidateClientProvidedNewSessionId()) {
                boolean found = false;
                for (Container container : getHost().findChildren()) {
                    Manager m = ((Context) container).getManager();
                    if (m != null) {
                        try {
                            if (m.findSession(sessionId) != null) {
                                found = true;
                                break;
                            }
                        } catch (IOException e) {
                            // Ignore. Problems with this manager will be
                            // handled elsewhere.
                        }
                    }
                }
                if (!found) {
                    sessionId = null;
                }
            }
        } else {
            sessionId = null;
        }
        session = manager.createSession(sessionId);

        // Creating a new session cookie based on that session
        if ((session != null) && (getContext() != null)
                && getContext().getServletContext().
                getEffectiveSessionTrackingModes().contains(
                        SessionTrackingMode.COOKIE)) {
            Cookie cookie =
                    ApplicationSessionCookieConfig.createSessionCookie(
                            context, session.getIdInternal(), isSecure());

            response.addSessionCookieInternal(cookie);
        }

        if (session == null) {
            return null;
        }

        session.access();
        return session;
    }

如果session已经存在，则直接返回；如果不存在则判定requestedSessionId是否为空，如果不为空则通过requestedSessionId到Session manager中获取session，如果为空，并且不是创建session操作，直接返回null；否则会调用Session manager创建一个新的session；

关于requestedSessionId是如何获取的，Tomcat内部可以支持从cookie和url中获取，具体可以查看CoyoteAdapter类的postParseRequest方法部分代码：

String sessionID;
            if (request.getServletContext().getEffectiveSessionTrackingModes()
                    .contains(SessionTrackingMode.URL)) {

                // Get the session ID if there was one
                sessionID = request.getPathParameter(
                        SessionConfig.getSessionUriParamName(
                                request.getContext()));
                if (sessionID != null) {
                    request.setRequestedSessionId(sessionID);
                    request.setRequestedSessionURL(true);
                }
            }

            // Look for session ID in cookies and SSL session
            parseSessionCookiesId(req, request);

可以发现首先去url解析sessionId，如果获取不到则去cookie中获取，此处的SessionUriParamName=jsessionid；在cookie被浏览器禁用的情况下，我们可以看到url后面跟着参数jsessionid=xxxxxx；下面看一下parseSessionCookiesId方法：

String sessionCookieName = SessionConfig.getSessionCookieName(context);

        for (int i = 0; i < count; i++) {
            ServerCookie scookie = serverCookies.getCookie(i);
            if (scookie.getName().equals(sessionCookieName)) {
                // Override anything requested in the URL
                if (!request.isRequestedSessionIdFromCookie()) {
                    // Accept only the first session id cookie
                    convertMB(scookie.getValue());
                    request.setRequestedSessionId
                        (scookie.getValue().toString());
                    request.setRequestedSessionCookie(true);
                    request.setRequestedSessionURL(false);
                    if (log.isDebugEnabled()) {
                        log.debug(" Requested cookie session id is " +
                            request.getRequestedSessionId());
                    }
                } else {
                    if (!request.isRequestedSessionIdValid()) {
                        // Replace the session id until one is valid
                        convertMB(scookie.getValue());
                        request.setRequestedSessionId
                            (scookie.getValue().toString());
                    }
                }
            }
        }

sessionCookieName也是jsessionid，然后遍历cookie，从里面找出name=jsessionid的值赋值给request的requestedSessionId属性；

2.findSession查询session

获取到requestedSessionId之后，会通过此id去session Manager中获取session，不同的管理器获取的方式不一样，已默认的StandardManager为例：

protected Map<String, Session> sessions = new ConcurrentHashMap<String, Session>();

    public Session findSession(String id) throws IOException {
        if (id == null) {
            return null;
        }
        return sessions.get(id);
    }

3.createSession创建session

没有获取到session，指定了create=true，则创建session，已默认的StandardManager为例：

public Session createSession(String sessionId) {

        if ((maxActiveSessions >= 0) &&
                (getActiveSessions() >= maxActiveSessions)) {
            rejectedSessions++;
            throw new TooManyActiveSessionsException(
                    sm.getString("managerBase.createSession.ise"),
                    maxActiveSessions);
        }

        // Recycle or create a Session instance
        Session session = createEmptySession();

        // Initialize the properties of the new session and return it
        session.setNew(true);
        session.setValid(true);
        session.setCreationTime(System.currentTimeMillis());
        session.setMaxInactiveInterval(((Context) getContainer()).getSessionTimeout() * 60);
        String id = sessionId;
        if (id == null) {
            id = generateSessionId();
        }
        session.setId(id);
        sessionCounter++;

        SessionTiming timing = new SessionTiming(session.getCreationTime(), 0);
        synchronized (sessionCreationTiming) {
            sessionCreationTiming.add(timing);
            sessionCreationTiming.poll();
        }
        return (session);

    }

如果传的sessionId为空，tomcat会生成一个唯一的sessionId，具体可以参考类StandardSessionIdGenerator的generateSessionId方法；这里发现创建完session之后并没有把session放入ConcurrentHashMap中，其实在session.setId(id)中处理了，具体代码如下：

public void setId(String id, boolean notify) {

        if ((this.id != null) && (manager != null))
            manager.remove(this);

        this.id = id;

        if (manager != null)
            manager.add(this);

        if (notify) {
            tellNew();
        }
    }

4.销毁Session

Tomcat会定期检测出不活跃的session，然后将其删除，一方面session占用内存，另一方面是安全性的考虑；启动tomcat的同时会启动一个后台线程用来检测过期的session，具体可以查看ContainerBase的内部类ContainerBackgroundProcessor：

protected class ContainerBackgroundProcessor implements Runnable {

        @Override
        public void run() {
            Throwable t = null;
            String unexpectedDeathMessage = sm.getString(
                    "containerBase.backgroundProcess.unexpectedThreadDeath",
                    Thread.currentThread().getName());
            try {
                while (!threadDone) {
                    try {
                        Thread.sleep(backgroundProcessorDelay * 1000L);
                    } catch (InterruptedException e) {
                        // Ignore
                    }
                    if (!threadDone) {
                        Container parent = (Container) getMappingObject();
                        ClassLoader cl =
                            Thread.currentThread().getContextClassLoader();
                        if (parent.getLoader() != null) {
                            cl = parent.getLoader().getClassLoader();
                        }
                        processChildren(parent, cl);
                    }
                }
            } catch (RuntimeException e) {
                t = e;
                throw e;
            } catch (Error e) {
                t = e;
                throw e;
            } finally {
                if (!threadDone) {
                    log.error(unexpectedDeathMessage, t);
                }
            }
        }

        protected void processChildren(Container container, ClassLoader cl) {
            try {
                if (container.getLoader() != null) {
                    Thread.currentThread().setContextClassLoader
                        (container.getLoader().getClassLoader());
                }
                container.backgroundProcess();
            } catch (Throwable t) {
                ExceptionUtils.handleThrowable(t);
                log.error("Exception invoking periodic operation: ", t);
            } finally {
                Thread.currentThread().setContextClassLoader(cl);
            }
            Container[] children = container.findChildren();
            for (int i = 0; i < children.length; i++) {
                if (children[i].getBackgroundProcessorDelay() <= 0) {
                    processChildren(children[i], cl);
                }
            }
        }
    }

backgroundProcessorDelay默认值是10，也就是每10秒检测一次，然后调用Container的backgroundProcess方法，此方法又调用Manager里面的backgroundProcess：

public void backgroundProcess() {
        count = (count + 1) % processExpiresFrequency;
        if (count == 0)
            processExpires();
    }

    /**
     * Invalidate all sessions that have expired.
     */
    public void processExpires() {

        long timeNow = System.currentTimeMillis();
        Session sessions[] = findSessions();
        int expireHere = 0 ;

        if(log.isDebugEnabled())
            log.debug("Start expire sessions " + getName() + " at " + timeNow + " sessioncount " + sessions.length);
        for (int i = 0; i < sessions.length; i++) {
            if (sessions[i]!=null && !sessions[i].isValid()) {
                expireHere++;
            }
        }
        long timeEnd = System.currentTimeMillis();
        if(log.isDebugEnabled())
             log.debug("End expire sessions " + getName() + " processingTime " + (timeEnd - timeNow) + " expired sessions: " + expireHere);
        processingTime += ( timeEnd - timeNow );

    }

processExpiresFrequency默认值是6，那其实最后就是6*10=60秒执行一次processExpires，具体如何检测过期在session的isValid方法中：

public boolean isValid() {

        if (!this.isValid) {
            return false;
        }

        if (this.expiring) {
            return true;
        }

        if (ACTIVITY_CHECK && accessCount.get() > 0) {
            return true;
        }

        if (maxInactiveInterval > 0) {
            long timeNow = System.currentTimeMillis();
            int timeIdle;
            if (LAST_ACCESS_AT_START) {
                timeIdle = (int) ((timeNow - lastAccessedTime) / 1000L);
            } else {
                timeIdle = (int) ((timeNow - thisAccessedTime) / 1000L);
            }
            if (timeIdle >= maxInactiveInterval) {
                expire(true);
            }
        }

        return this.isValid;
    }

主要是通过对比当前时间到上次活跃的时间是否超过了maxInactiveInterval，如果超过了就做expire处理；

Redis集中式管理Session分析

在上文中使用tomcat-redis-session-manager来管理session，下面来分析一下是如果通过redis来集中式管理Session的；围绕session如何获取，如何创建，何时更新到redis，以及何时被移除；

1.如何获取

RedisSessionManager重写了findSession方法

public Session findSession(String id) throws IOException {
    RedisSession session = null;

    if (null == id) {
      currentSessionIsPersisted.set(false);
      currentSession.set(null);
      currentSessionSerializationMetadata.set(null);
      currentSessionId.set(null);
    } else if (id.equals(currentSessionId.get())) {
      session = currentSession.get();
    } else {
      byte[] data = loadSessionDataFromRedis(id);
      if (data != null) {
        DeserializedSessionContainer container = sessionFromSerializedData(id, data);
        session = container.session;
        currentSession.set(session);
        currentSessionSerializationMetadata.set(container.metadata);
        currentSessionIsPersisted.set(true);
        currentSessionId.set(id);
      } else {
        currentSessionIsPersisted.set(false);
        currentSession.set(null);
        currentSessionSerializationMetadata.set(null);
        currentSessionId.set(null);
      }
    }

sessionId不为空的情况下，会先比较sessionId是否等于currentSessionId中的sessionId，如果等于则从currentSession中取出session，currentSessionId和currentSession都是ThreadLocal变量，这里并没有直接从redis里面取数据，如果同一线程没有去处理其他用户信息，是可以直接从内存中取出的，提高了性能；最后才从redis里面获取数据，从redis里面获取的是一段二进制数据，需要进行反序列化操作，相关序列化和反序列化都在JavaSerializer类中：

public void deserializeInto(byte[] data, RedisSession session, SessionSerializationMetadata metadata)
			throws IOException, ClassNotFoundException {
		BufferedInputStream bis = new BufferedInputStream(new ByteArrayInputStream(data));
		Throwable arg4 = null;

		try {
			CustomObjectInputStream x2 = new CustomObjectInputStream(bis, this.loader);
			Throwable arg6 = null;

			try {
				SessionSerializationMetadata x21 = (SessionSerializationMetadata) x2.readObject();
				metadata.copyFieldsFrom(x21);
				session.readObjectData(x2);
			} catch (Throwable arg29) {
        ......
	}

二进制数据中保存了2个对象，分别是SessionSerializationMetadata和RedisSession，SessionSerializationMetadata里面保存的是Session中的attributes信息，RedisSession其实也有attributes数据，相当于这份数据保存了2份；

2.如何创建

同样RedisSessionManager重写了createSession方法，2个重要的点分别：sessionId的唯一性问题和session保存到redis中

// Ensure generation of a unique session identifier.
      if (null != requestedSessionId) {
        sessionId = sessionIdWithJvmRoute(requestedSessionId, jvmRoute);
        if (jedis.setnx(sessionId.getBytes(), NULL_SESSION) == 0L) {
          sessionId = null;
        }
      } else {
        do {
          sessionId = sessionIdWithJvmRoute(generateSessionId(), jvmRoute);
        } while (jedis.setnx(sessionId.getBytes(), NULL_SESSION) == 0L); // 1 = key set; 0 = key already existed
      }

分布式环境下有可能出现生成的sessionId相同的情况，所以需要确保唯一性；保存session到redis中是最核心的一个方法，何时更新，何时过期都在此方法中处理；

3.何时更新到redis

具体看saveInternal方法

protected boolean saveInternal(Jedis jedis, Session session, boolean forceSave) throws IOException {
    Boolean error = true;

    try {
      log.trace("Saving session " + session + " into Redis");

      RedisSession redisSession = (RedisSession)session;

      if (log.isTraceEnabled()) {
        log.trace("Session Contents [" + redisSession.getId() + "]:");
        Enumeration en = redisSession.getAttributeNames();
        while(en.hasMoreElements()) {
          log.trace("  " + en.nextElement());
        }
      }

      byte[] binaryId = redisSession.getId().getBytes();

      Boolean isCurrentSessionPersisted;
      SessionSerializationMetadata sessionSerializationMetadata = currentSessionSerializationMetadata.get();
      byte[] originalSessionAttributesHash = sessionSerializationMetadata.getSessionAttributesHash();
      byte[] sessionAttributesHash = null;
      if (
           forceSave
           || redisSession.isDirty()
           || null == (isCurrentSessionPersisted = this.currentSessionIsPersisted.get())
            || !isCurrentSessionPersisted
           || !Arrays.equals(originalSessionAttributesHash, (sessionAttributesHash = serializer.attributesHashFrom(redisSession)))
         ) {

        log.trace("Save was determined to be necessary");

        if (null == sessionAttributesHash) {
          sessionAttributesHash = serializer.attributesHashFrom(redisSession);
        }

        SessionSerializationMetadata updatedSerializationMetadata = new SessionSerializationMetadata();
        updatedSerializationMetadata.setSessionAttributesHash(sessionAttributesHash);

        jedis.set(binaryId, serializer.serializeFrom(redisSession, updatedSerializationMetadata));

        redisSession.resetDirtyTracking();
        currentSessionSerializationMetadata.set(updatedSerializationMetadata);
        currentSessionIsPersisted.set(true);
      } else {
        log.trace("Save was determined to be unnecessary");
      }

      log.trace("Setting expire timeout on session [" + redisSession.getId() + "] to " + getMaxInactiveInterval());
      jedis.expire(binaryId, getMaxInactiveInterval());

      error = false;

      return error;
    } catch (IOException e) {
      log.error(e.getMessage());

      throw e;
    } finally {
      return error;
    }
  }

以上方法中大致有5中情况下需要保存数据到redis中，分别是：forceSave，redisSession.isDirty()，null == (isCurrentSessionPersisted = this.currentSessionIsPersisted.get())，!isCurrentSessionPersisted以及!Arrays.equals(originalSessionAttributesHash, (sessionAttributesHash = serializer.attributesHashFrom(redisSession)))其中一个为true的情况下保存数据到reids中；

3.1重点看一下forceSave，可以理解forceSave就是内置保存策略的一个标识，提供了三种内置保存策略：DEFAULT,SAVE_ON_CHANGE,ALWAYS_SAVE_AFTER_REQUEST

DEFAULT：默认保存策略，依赖其他四种情况保存session，

SAVE_ON_CHANGE：每次session.setAttribute()、session.removeAttribute()触发都会保存，

ALWAYS_SAVE_AFTER_REQUEST：每一个request请求后都强制保存，无论是否检测到变化；

3.2redisSession.isDirty()检测session内部是否有脏数据

public Boolean isDirty() {
		return Boolean.valueOf(this.dirty.booleanValue() || !this.changedAttributes.isEmpty());
	}

每一个request请求后检测是否有脏数据，有脏数据才保存，实时性没有SAVE_ON_CHANGE高，但是也没有ALWAYS_SAVE_AFTER_REQUEST来的粗暴；

3.3后面三种情况都是用来检测三个ThreadLocal变量；

4.何时被移除

上一节中介绍了Tomcat内置看定期检测session是否过期，ManagerBase中提供了processExpires方法来处理session过去的问题，但是在RedisSessionManager重写了此方法

public void processExpires() {
	}

直接不做处理了，具体是利用了redis的设置生存时间功能，具体在saveInternal方法中：

jedis.expire(binaryId, getMaxInactiveInterval());

总结

本文大致分析了Tomcat Session管理器，以及tomcat-redis-session-manager是如何进行session集中式管理的，但是此工具完全依赖tomcat容器，如果想完全独立于应用服务器的方案，

Spring session是一个不错的选择。
