一、SpringMVC主要流程源码解析

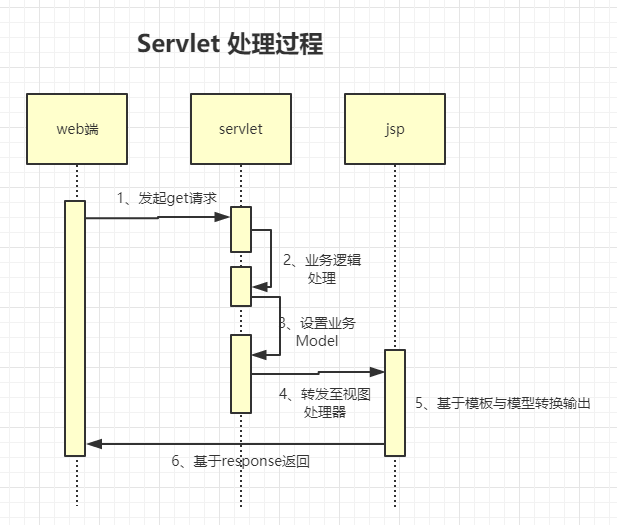

流程说明：

请求Servlet
处理业务逻辑
设置业务Model
forward jsp Servlet
jsp Servlet 解析封装html 返回

2、spring mvc功能特性

spring mvc本质上还是在使用Servlet处理，并在其基础上进行了封装简化了开发流程，提高易用性、并使用程序逻辑结构变得更清晰

基于注解的URL映谢
表单参数映射
缓存处理
全局统一异常处理
拦截器的实现

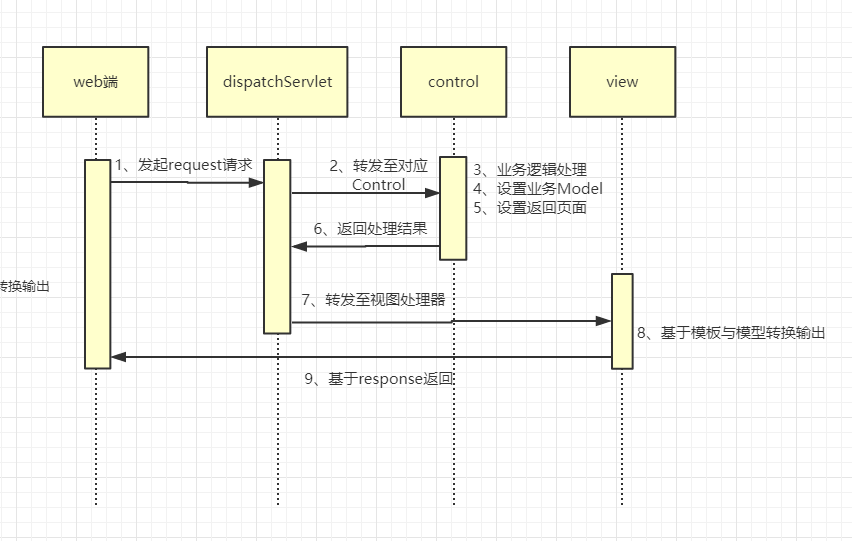

3、请求处理流程

4、spring mvc示例

为便于理解，这里给出一个最简单，配置最少的spring mvc示例：

web.xml servlet配置：

<servlet>
    <servlet-name>dispatcherServlet</servlet-name>
    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
    <init-param>
        <param-name>contextConfigLocation</param-name>
        <param-value>
            classpath:/spring-mvc.xml
        </param-value>
    </init-param>
</servlet>

<servlet-mapping>
    <servlet-name>dispatcherServlet</servlet-name>
    <url-pattern>/</url-pattern>
</servlet-mapping>
复制代码

编写Controller方法：

public class SimpleController implements Controller {
    @Override
    public ModelAndView handleRequest(HttpServletRequest httpServletRequest, HttpServletResponse httpServletResponse) throws Exception {
        ModelAndView modelAndView = new ModelAndView("/WEB-INF/page/userView.jsp");
        modelAndView.addObject("name","cyan");
        return modelAndView;
    }
}
复制代码

配置spring-mvc.xml文件

<bean name="/hello.do" class="com.cyan.controller.SimpleController"></bean>
复制代码

整个过程是如何实现的？

dispatchServlet 如何找到对应的Control？
如何执行调用Control 当中的业务方法？

在面试中要回答好上述问题，就必须得弄清楚spring mvc 的体系组成。

二、mvc 体系结构详解

1、spring mvc框架解决的问题

从技术角度去思考，任何一个现存的框架都有其存在的理由，而这个理由就是解决实际的问题。或者提供更好的解决问题的方案。spring mvc它解决了什么问题呢？

URL映射
表单参数映射
调用目标Control
数据模型映射
视图解析
异常处理

上述问题的解决都在体现在spring mvc中的如下组件当中：

HandlerMapping
- url与控制器的映谢
HandlerAdapter
- 控制器执行适配器
ViewResolver
- 视图仓库
view
- 具体解析视图
HandlerExceptionResolver
- 异常捕捉器
HandlerInterceptor
- 拦截器

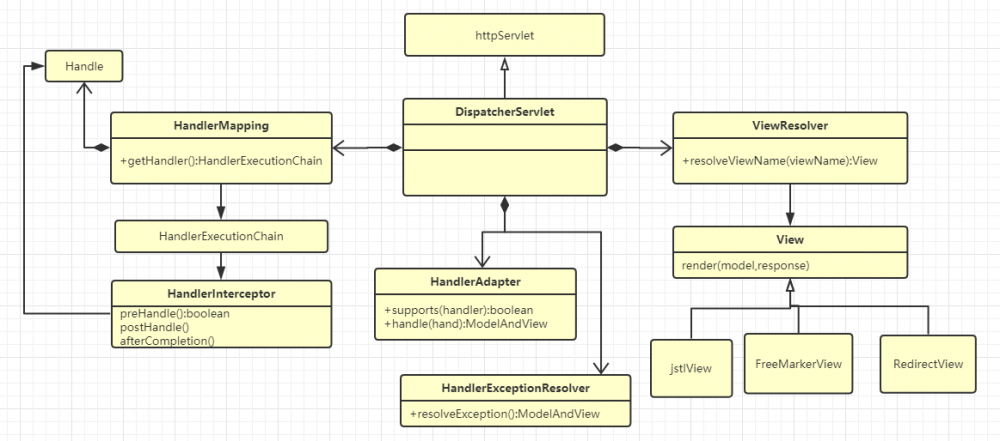

其对应具体uml如下图：

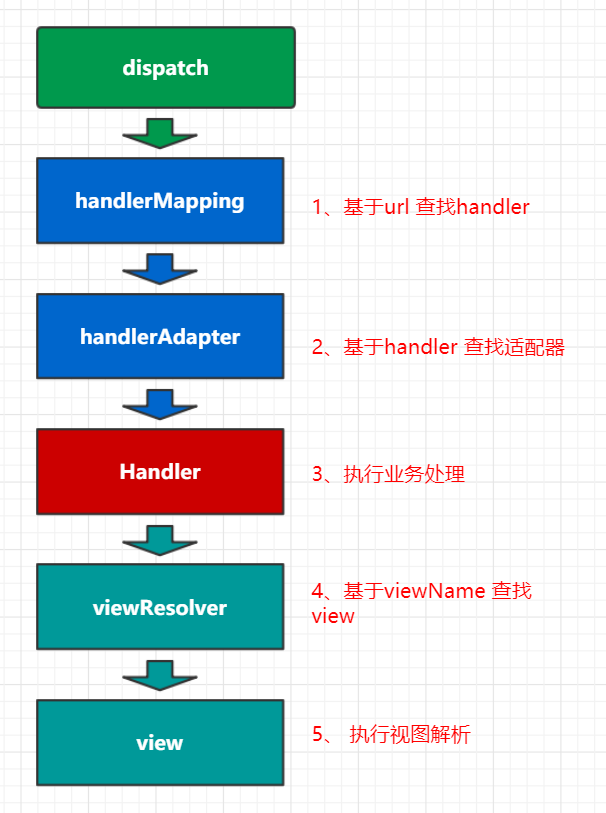

mvc各组件执行流程：

2、HandlerMapping 详解

解决mvc中url路径与Controller对像的映射问题，DispatcherServlet就是基于此组件来寻找对应的Controller，如果找不到就会报No mapping found for HTTP request with URI的异常。

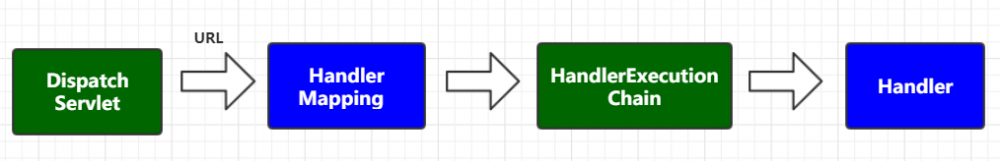

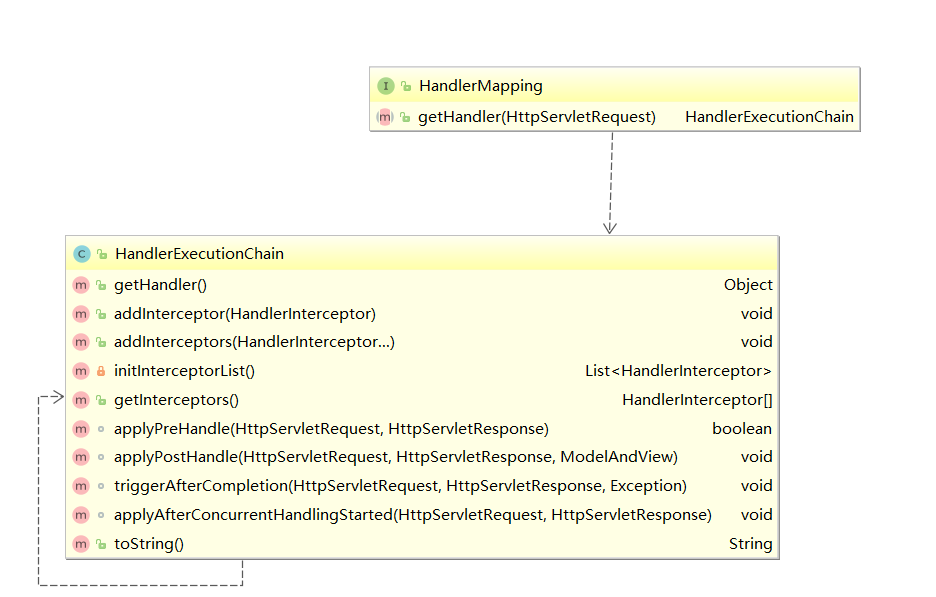

HandlerMapping 接口结构分析：

HandlerMapping的作用是通过url找到对应的Handler ，但其HandlerMapping.getHandler()方法并不会直接返回Handler对像，而是返回HandlerExecutionChain对像，在通过HandlerExecutionChain.getHandler()返回最终的handler

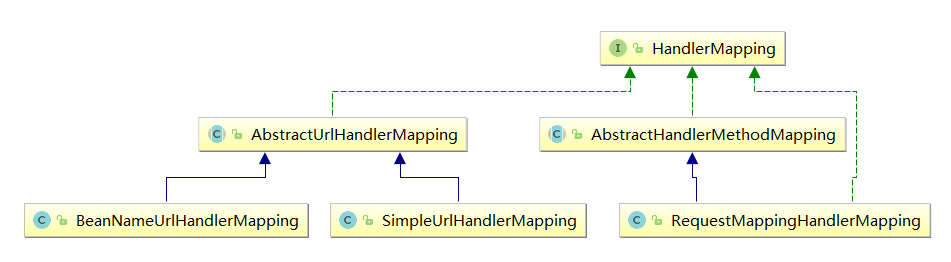

常用实现类：

目前主流的三种mapping 如下：

SimpleUrlHandlerMapping：基于手动配置 url 与control 映谢
BeanNameUrlHandlerMapping：基于ioc name 中已 "/" 开头的Bean时行注册至映谢.
RequestMappingHandlerMapping：基于@RequestMapping注解配置对应映谢

SimpleUrlHandlerMapping：

编写Controller方法：

public class SimpleHandler implements HttpRequestHandler {

    @Override
    public void handleRequest(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
        request.setAttribute("name","tangtang");
        request.getRequestDispatcher("/WEB-INF/page/userView.jsp").forward(request,response);
    }
}
复制代码

编写spring-mvc.xml配置文件：

<bean id="simpleHandler" class="com.cyan.handler.SimpleHandler"></bean>

<bean class="org.springframework.web.servlet.handler.SimpleUrlHandlerMapping">
    <property name="order" value="100"></property>
    <property name="mappings">
        <props>
            <prop key="hello2.do">simpleHandler</prop>
        </props>
    </property>
</bean>
复制代码

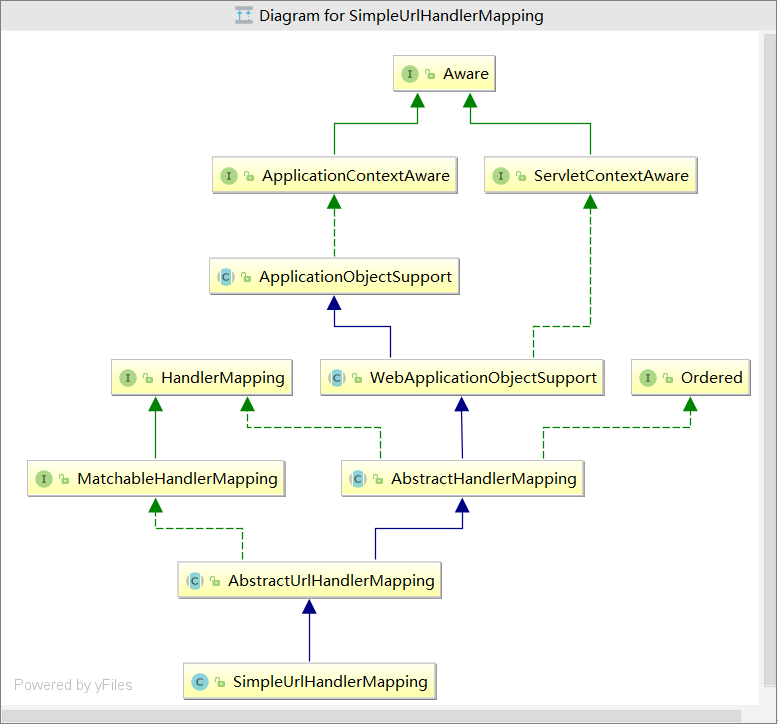

SimpleUrlHandlerMapping体系结构：

初始化SimpleUrlHandlerMapping流程关键源码：

> org.springframework.web.servlet.handler.SimpleUrlHandlerMapping#setMappings()
> org.springframework.web.servlet.handler.SimpleUrlHandlerMapping#initApplicationContext()
> org.springframework.web.servlet.handler.SimpleUrlHandlerMapping#registerHandlers()
> org.springframework.web.servlet.handler.AbstractUrlHandlerMapping#registerHandler()
复制代码

主要流程为：将映射路径与handler对象(如果为懒加载则为bean的名字)放入LinkedHashMap

获取 Handler流程关键源码：

> org.springframework.web.servlet.DispatcherServlet#getHandler()
> org.springframework.web.servlet.handler.AbstractHandlerMapping#getHandler()
> org.springframework.web.servlet.handler.AbstractUrlHandlerMapping#getHandlerInternal()
> org.springframework.web.util.UrlPathHelper#getLookupPathForRequest()
> org.springframework.web.util.UrlPathHelper#getPathWithinApplication()

> org.springframework.web.servlet.handler.AbstractUrlHandlerMapping#lookupHandler()

> org.springframework.web.servlet.handler.AbstractHandlerMapping#getHandlerExecutionChain
复制代码

主要流程为：获取url路径、查找handler、封装执行链

BeanNameUrlHandlerMapping：

BeanNameUrlHandlerMapping实现上与SimpleUrlHandlerMapping一至，唯一区别在于继承自AbstractDetectingUrlHandlerMapping，通过对应detectHandlers 可以在无配置的情况下发现url与handler映射。

结构图：

RequestMappingHandlerMapping：

基于注解实现，在后续章节讲解注解映谢的时候在详细讲。

Handler类型：

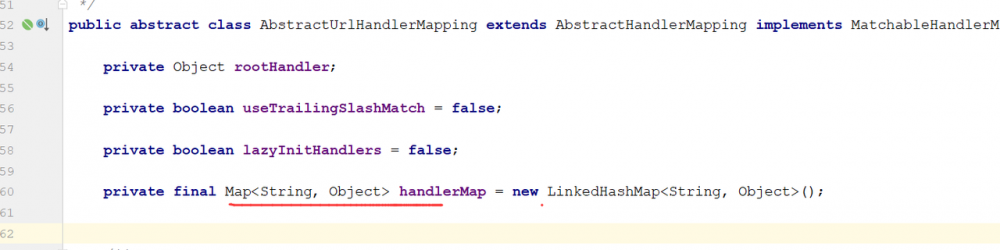

在AbstractUrlHandlerMapping中，我们可以看到存储handler的Map值类型是Object，是否意味着所有的类都可以做来Handler来使用？

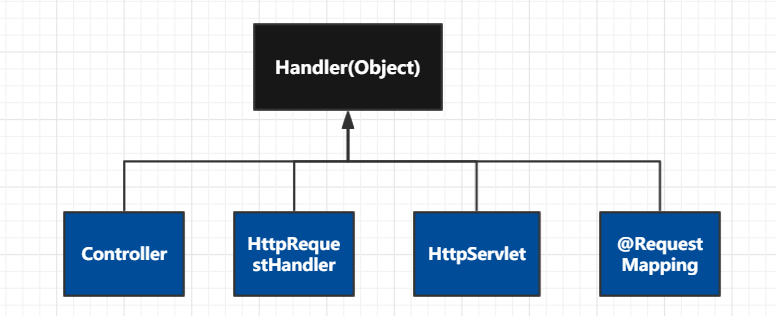

Handler对应类型如下：

Controller 接口：
HttpRequestHandler 接口：
HttpServlet 接口：
@RequestMapping方法注解

可以看出Handler没有统一的接口，当dispatchServlet获取当前对应的Handler之后如何调用呢？调用其哪个方法？这里有两种解决办法：一是用instanceof 判断Handler 类型然后调用相关方法。二是通过引入适配器实现，每个适配器实现对指定Handler的调用(spring 采用后者)

3、HandlerAdapter详解

这里spring mvc采用适配器模式来适配调用指定的Handler，根据Handler的不同种类采用不同的Adapter,其Handler与HandlerAdapter对应关系如下:

Handler类别	对应适配器	描述
Controller	SimpleControllerHandlerAdapter	标准控制器，返回ModelAndView
HttpRequestHandler	HttpRequestHandlerAdapter	业务自行处理请求，不需要通过modelAndView 转到视图
Servlet	SimpleServletHandlerAdapter	基于标准的servlet 处理
HandlerMethod	RequestMappingHandlerAdapter	基于@requestMapping对应方法处理

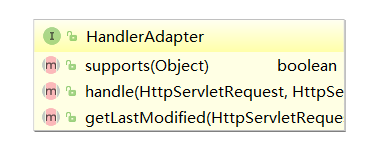

HandlerAdapter接口方法：

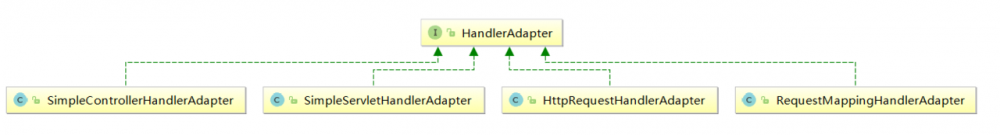

HandlerAdapter接口结构图：

演示基于Servlet 处理 SimpleServletHandlerAdapter

编写Controller方法：

public class HelloServlet extends HttpServlet {

    @Override
    protected void doGet(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
            response.getWriter().println("hello lingqi");
    }

    @Override
    protected void doPost(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
        doGet(request,response);
    }
}
复制代码

编写spring-mvc.xml配置文件：

<bean id="/helloServlet" class="com.cyan.servlet.HelloServlet"></bean>
<bean class="org.springframework.web.servlet.handler.SimpleServletHandlerAdapter"></bean>
复制代码

上述例子中当IOC中实例化这些类之后，DispatcherServlet就会通过org.springframework.web.servlet.DispatcherServlet#getHandlerAdapter()方法查找对应handler的适配器，如果找不到就会报如下异常：javax.servlet.ServletException: No adapter for handler ......

获取Adapter流程关键源码：

> org.springframework.web.servlet.DispatcherServlet#getHandlerAdapter()
>
复制代码

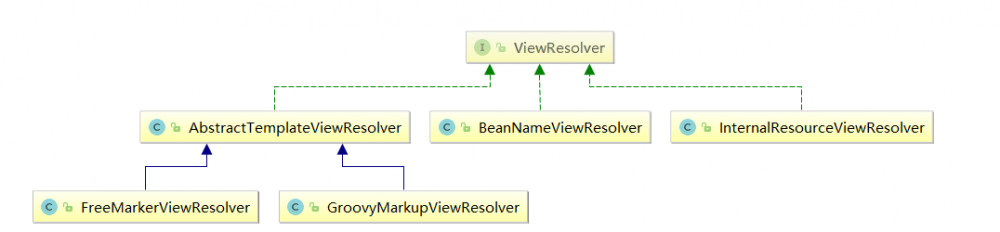

4、ViewResolver与View详解

找到对应的Adapter之后就会基于适配器调用业务处理，处理完之后业务方会返回一个ModelAndView，在去查找对应的视图进行处理。在 org.springframework.web.servlet.DispatcherServlet#resolveViewName()中遍历viewResolvers列表查找，如果找不到就会报一个Could not resolve view with name 异常。

BeanNameViewResolver示例：

编写自定义视图:

public class MyView implements View {
    @Override
    public void render(Map<String, ?> map, HttpServletRequest request, HttpServletResponse response) throws Exception {
        response.getWriter().println("hello "+map.get("name"));
    }

    @Override
    public String getContentType() {
        return null;
    }
}
复制代码

编写spring-mvc.xml配置文件：

<bean name="/myController" class="com.cyan.controller.MyController"></bean>
<bean class="org.springframework.web.servlet.view.BeanNameViewResolver"></bean>
<bean name="myView" class="com.cyan.view.MyView"></bean>
复制代码

编写Controller方法：

public class MyController implements Controller {
    @Override
    public ModelAndView handleRequest(HttpServletRequest httpServletRequest, HttpServletResponse httpServletResponse) throws Exception {
        ModelAndView modelAndView = new ModelAndView("myView");
        modelAndView.addObject("name","qingzi");
        return modelAndView;
    }
}
复制代码

InternalResourceViewResolver示例：

编写spring-mvc.xml配置文件：

<bean name="/hello1.do" class="com.cyan.controller.SimpleController"></bean>

<bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
    <property name="prefix" value="/WEB-INF/page/"/>
    <property name="suffix" value=".jsp"/>
    <property name="viewClass" value="org.springframework.web.servlet.view.InternalResourceView"/>
</bean>
复制代码

编写Controller方法：

public class SimpleController implements Controller {

    @Override
    public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception {
        ModelAndView modelAndView = new ModelAndView("userView");
        modelAndView.addObject("name","cyan");
        return modelAndView;
    }
}
复制代码

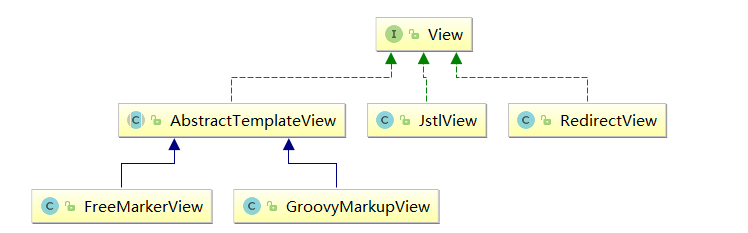

在下一步就是基于ViewResolver.resolveViewName() 获取对应View来解析生成Html并返回。对应VIEW结构如下：
