Spring Cloud Alibaba集成ElasticAPM实战

继上一篇ElasticAPM初体验我们知道了什么是 可观察性 ，并领略了 ElasticAPM 的强大功能，但是仅仅是上篇文章中单机模式的使用时远远不够的。还记得上一篇最后提出的两个问题：

1、本文在单机版的环境中，测试通过，但是在分布式环境中，请求会串联起很多应用，那服务跟踪能否实现？实现的原理是什么？

2、Elastic APM可以自动采集http请求，在PRC分布式环境中，Elastic APM能否正常工作？是否必须采用 public API 来实现？

重点是 分布式 和 RPC ，即在分布式情况下，ElasticAPM能否良好工作？在RPC环境下，ElasticAPM是不是也能正常工作呢？

先说答案：在默认情况下，ElasticAPM能够支持分布式的Http方式调用，但是不支持RPC协议。但是很多公司都采用RPC协议作为其内部系统的通信协议，比如我司就采用Spring Cloud Alibaba作为搜索服务的框架，框架内应用的通信是借助RPC框架Dubbo来实现的。所以问题就变成了如何把 ElasticAPM 集成进Spring Cloud Alibaba中。

架构讲解&问题分析

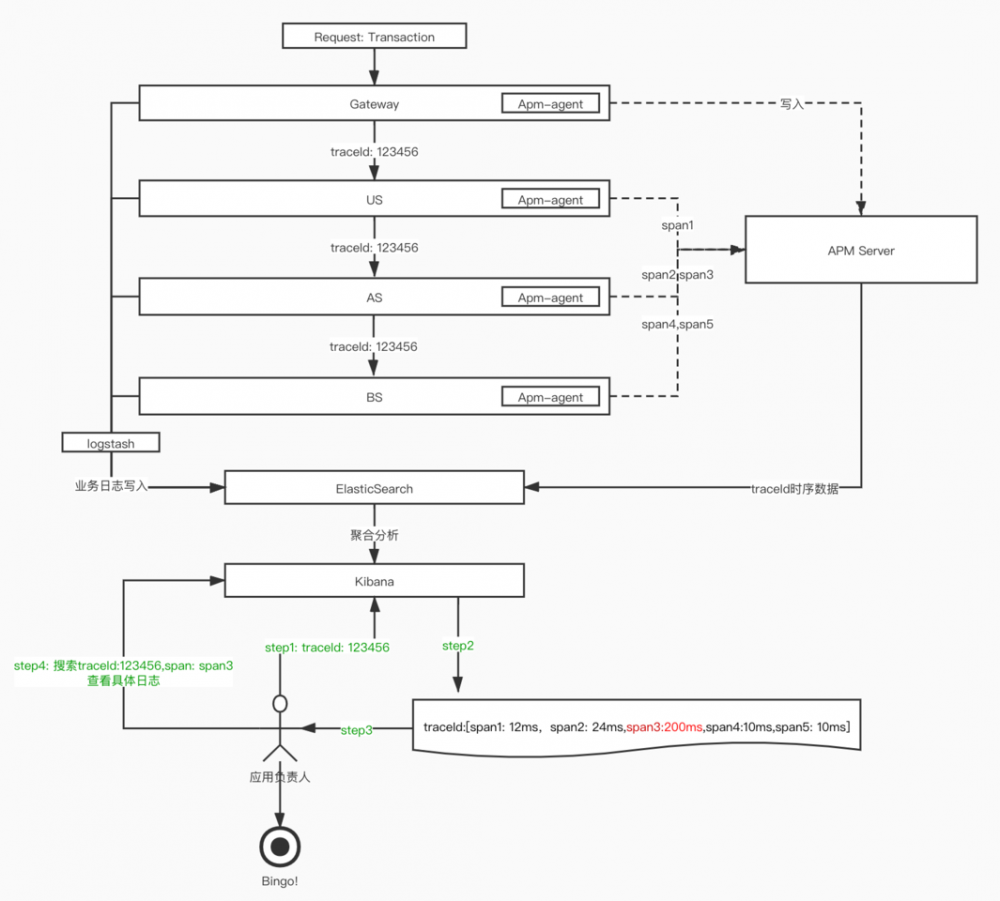

首先，我先大概图示下Spring Cloud Alibaba和ElasticAPM的架构和工作流程。

如架构图所示，搜索系统分为了 网关应用(Gateway) ， US应用 ， AS应用 ， BS应用 ，用户的请求会先到达网关，网关会把请求，以Http协议转发给US应用，US应用会采用Dubbo协议调用AS应用，AS应用采用Dubbo协议调用BS应用。

Request--- http ---> US --- RPC ----> AS ----- RPC ------> BS

每一个应用启动的时候都已经集成了Apm-agent（如果不知道怎么集成请参考ElasticAPM初体验），如果APM-agent默认支持 Dubbo 就完美了（但是并没有）。所以整个链路追踪，到了US之后，就没有上报之后应用的锚点数据。在查看ElasticAPM官方文档的时候，我注意到了 Public API ，文档中交代了这样一件事情：

The public API of the Elastic APM Java agent lets you customize and manually create spans and transactions, as well as track errors.

没错，你可以自定义 Span 和 Transaction ，如果不懂什么是 Span 和 Transaction 请参考ElasticAPM初体验或直接读一遍官方文档。既然Agent默认不支持Dubbo，那么我们使用Public API来实现功能。

设计思想

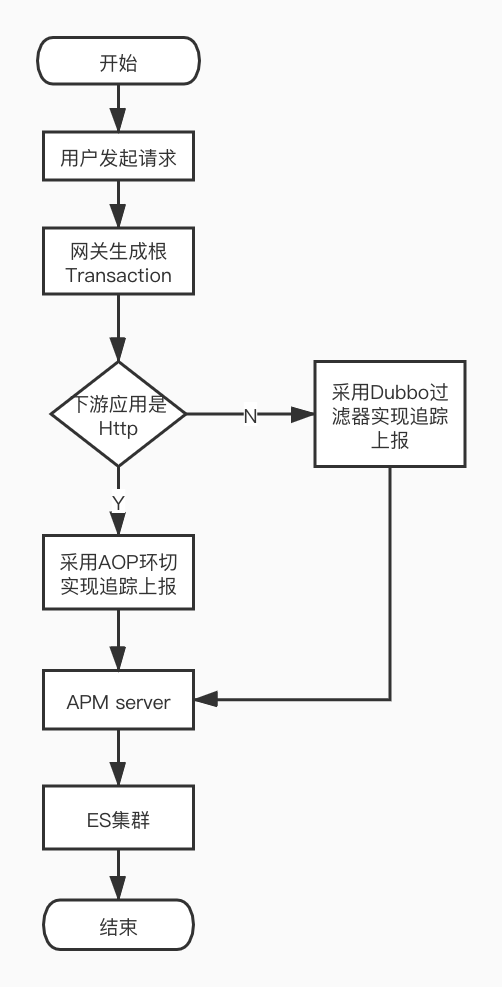

基于Spring Cloud Alibaba的架构，我们可以如下图方式实现。

首先用户的请求一定要经过微服务网关，在网关的过滤器中，首先埋入父级 Transaction 。
请求经过网关，会被网关转发到第一层应用中，注意这次转发是 http 请求，如果是用SpringMVC实现的话，需要在 Controller 处，上报 子Transaction 。
请求被第一层应用处理之后，下层的应用全部是 Dubbo 协议的。这时可以采用Dubbo的过滤器机制，对 Concumer 和 Provider 都进行拦截，通过这种方式做到不侵入业务代码。
最终，请求返回到微服务网关，调用 transaction.end() 上报根 Transaction 。
所有流程完毕。

核心实现讲解

微服务网关

微服务网关需要做这样几件事情：

开启根 Transaction
POST 请求body中增加追踪ID， GET 请求 Parameter 中增加追踪ID
在请求返回之后调用 transaction.end() 完成上报

public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        HttpMethod httpMethod = exchange.getRequest().getMethod();
				//第一步 开启一个Transaction
        Transaction transaction = ElasticApm.startTransaction();
        transaction.setName("mainSearch");
        transaction.setType(Transaction.TYPE_REQUEST);
				//第二步 创建Span
        Span span = transaction.startSpan("gateway", "filter", "gateway action");
        span.setName("com.mfw.search.gateway.filter.PostBodyCacheFilter#filter");

        LOGGER.info("APM埋点成功transactionId:{}", transaction.getId());
        //第三步 判定Http请求是POST还是GET
        if (HttpMethod.POST.equals(httpMethod)) {
            ServerRequest serverRequest = ServerRequest.create(exchange, messageReaders);
            MediaType mediaType = exchange.getRequest().getHeaders().getContentType();
            //第四步 定义Http body的处理逻辑
            Mono<String> modifiedBody = serverRequest.bodyToMono(String.class).flatMap(body -> {            //判定body类型
                if (MediaType.APPLICATION_FORM_URLENCODED.isCompatibleWith(mediaType)) {

                    //重要！获取到了body的数据，传给callback函数，做业务逻辑处理
                    Map<String, String> bodyMap = decodeBody(body);
                    //设置最新的bodyMap进入exchange
                    exchange.getAttributes().put(GatewayConstant.CACHE_POST_BODY, bodyMap);
                    //重点！动态增加body的transaction标记，为下游应用Controller使用
                    span.injectTraceHeaders((name, value) -> {
                        bodyMap.put(name, value);
                        LOGGER.info("APM埋点 key:{}, transactionId:{}", name, value);
                    });
                    //不要忘记span.end()否则会丢失上报
                    span.end();
                    return Mono.just(encodeBody(bodyMap));
                } else if (MediaType.APPLICATION_JSON.isCompatibleWith(mediaType)) {
                    // origin body map
                    Map<String, String> bodyMap = decodeJsonBody(body);
                    exchange.getAttributes().put(GatewayConstant.CACHE_POST_BODY, bodyMap);
                    //重点！动态增加body的transaction标记，为下游应用Controller使用
                    span.injectTraceHeaders((name, value) -> {
                        bodyMap.put(name, value);
                        LOGGER.info("APM埋点 key:{}, transactionId:{}", name, value);
                    });
                    span.end();
                    return Mono.just(encodeJsonBody(bodyMap));
                }
                return Mono.empty();
            });

            BodyInserter bodyInserter = BodyInserters.fromPublisher(modifiedBody, String.class);
            HttpHeaders headers = new HttpHeaders();
            headers.putAll(exchange.getRequest().getHeaders());

            // the new content type will be computed by bodyInserter
            // and then set in the request decorator
            headers.remove(HttpHeaders.CONTENT_LENGTH);

            CachedBodyOutputMessage outputMessage = new CachedBodyOutputMessage(exchange, headers);
            return bodyInserter.insert(outputMessage, new BodyInserterContext()).then(Mono.defer(() -> {
                ServerHttpRequestDecorator decorator = new ServerHttpRequestDecorator(exchange.getRequest()) {

                    public HttpHeaders getHeaders() {
                        long contentLength = headers.getContentLength();
                        HttpHeaders httpHeaders = new HttpHeaders();
                        httpHeaders.putAll(super.getHeaders());
                        if (contentLength > 0) {
                            httpHeaders.setContentLength(contentLength);
                        } else {
                            httpHeaders.set(HttpHeaders.TRANSFER_ENCODING, "chunked");
                        }
                        return httpHeaders;
                    }

                    public Flux<DataBuffer> getBody() {
                        return outputMessage.getBody();
                    }
                };
                //第五步 在请求返回之后，上报transaction
                return chain.filter(exchange.mutate().request(decorator).build()).then(Mono.fromRunnable(() -> transaction.end()));
            }));
        } else if (HttpMethod.GET.equals(httpMethod)) {
            span.injectTraceHeaders((name, value) -> {
                exchange.getRequest().getQueryParams().set(name, transaction.getId());
                LOGGER.info("APM埋点 key:{}, transactionId:{}", name, value);
            });
            return chain.filter(exchange).then(Mono.fromRunnable(() -> {
                span.end();
                transaction.end();
                LOGGER.info("APM买点完成,transactionId:{}", transaction.getId());
            }));
        } else {
            //not support other Http Method
            exchange.getResponse().setStatusCode(HttpStatus.UNSUPPORTED_MEDIA_TYPE);
            return exchange.getResponse().setComplete();
        }

    }
复制代码

Controller

Controller层的实现采用了SpringAOP方式实现，这样的好处是对业务代码不侵入，可扩展性高，对想要监控的方法直接配置上 @TransactionWithRemoteParent() 即可。

如下代码是通过 @TransactionWithRemoteParent() 实现对Controller方法的上报。

@PostMapping(value = "/search", consumes = "application/json", produces = "application/json")
@TransactionWithRemoteParent()
public String searchForm(@RequestBody String req) {
    String result = asService.helloAs(req);
    return result;
}
复制代码

AOP实现

@Aspect
public class ApmAspect {

    private static final Logger LOGGER = LoggerFactory.getLogger(ApmAspect.class);

    @PostConstruct
    private void init() {
        LOGGER.info("ApmAspect加载完毕");
    }


    @Pointcut(value = "@annotation(transactionWithRemoteParent)", argNames = "transactionWithRemoteParent")
    public void pointcut(TransactionWithRemoteParent transactionWithRemoteParent) {

    }

    @Around(value = "pointcut(transactionWithRemoteParent)", argNames = "joinPoint,transactionWithRemoteParent")
    public Object around(ProceedingJoinPoint joinPoint, TransactionWithRemoteParent transactionWithRemoteParent) throws Throwable {
        Transaction transaction = null;
        try {
            MethodSignature signature = (MethodSignature) joinPoint.getSignature();
            transaction = ElasticApm.startTransactionWithRemoteParent(key -> {
                String httpRequest = (String) joinPoint.getArgs()[0];
                JSONObject json = JSON.parseObject(httpRequest);
                String traceId = json.getString(key);
                LOGGER.info("切面添加了子Transaction，key={},value={}", key, traceId);
                RpcContext.getContext().setAttachment(key, traceId);
                return traceId;
            });
            transaction.setName(StringUtils.isNotBlank(transactionWithRemoteParent.name())
                    ? transactionWithRemoteParent.name() : signature.getName());
            transaction.setType(Transaction.TYPE_REQUEST);
            return joinPoint.proceed();
        } catch (Throwable throwable) {
            if (transaction != null) {
                transaction.captureException(throwable);
            }
            throw throwable;
        } finally {
            if (transaction != null) {
                LOGGER.info("切面执行完毕，上报Transaction:{}", transaction.getId());
                transaction.end();
            }
        }
    }
}
复制代码

Dubbo过滤器

如下代码是DubboConsumer过滤器，专门用于处理APM。DubboProvider的实现类似。

@Activate(group = "consumer")
public class DubboConsumerApmFilter implements Filter {

    private static final Logger LOGGER = LoggerFactory.getLogger(DubboConsumerApmFilter.class);

    @Override
    public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
        Transaction transaction = ElasticApm.startTransactionWithRemoteParent(key -> {
            String traceId = invocation.getAttachment(key);
            LOGGER.info("key={},value={}", key, traceId);
            return traceId;
        });
        try (final Scope scope = transaction.activate()) {
            String name = "consumer:" + invocation.getInvoker().getInterface().getName() + "#" + invocation.getMethodName();
            transaction.setName(name);
            transaction.setType(Transaction.TYPE_REQUEST);

            Result result = invoker.invoke(invocation);

            return result;
        } catch (Exception e) {
            transaction.captureException(e);
            throw e;
        } finally {
            transaction.end();
        }
    }
}

@Activate(group = "provider")
public class DubboProviderApmFilter implements Filter {
    @Override
    public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
        // use startTransactionWithRemoteParent to create transaction with parent, which id from prc context
        Transaction transaction = ElasticApm.startTransactionWithRemoteParent(key -> invocation.getAttachment(key));

        try (final Scope scope = transaction.activate()) {
            String name = "provider:" + invocation.getInvoker().getInterface().getName() + "#" + invocation.getMethodName();
            transaction.setName(name);
            transaction.setType(Transaction.TYPE_REQUEST);
            return invoker.invoke(invocation);
        } catch (Exception e) {
            transaction.captureException(e);
            throw e;
        } finally {
            transaction.end();
        }
    }
}
复制代码
