全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

前言

在高速发展的时候，公司规模越来越大，老师人数越来越多，这时候公司不能铺太多人去做运营与服务，必须提高每个人效，这就需要技术驱动。因此掌门教育转变成一家技术驱动型的公司，如果被迫成为一家靠资金驱动的公司就活不下去了

— 张翼（掌门1对1创始人兼CEO）

掌门教育自2014年正式转型在线教育以来，秉承“让教育共享智能，让学习高效快乐”的宗旨和愿景，经历云计算、大数据、人工智能、AR/VR/MR以及现今最火的5G，一直坚持用科技赋能教育。掌门教育的业务近几年得到了快速发展，特别是今年的疫情，使在线教育成为了新的风口，也给掌门1对1新的机遇。

随着业务规模进一步扩大，流量进一步暴增，微服务体系下，业务服务新增和迭代频率大大加快，运维和业务人员经常需要熬夜人工上线，疲劳状态下容易产生生产事故，运维成本和业务成本也将大大上升。

在此背景下，基础架构部推出可以白天安全上线，流量无损的微服务灰度蓝绿发布智能化系统，并通过强有力的各种监控手段来保证流量的精确制导和调拨，提升技术驱动能力。

关于 Solar

Solar 作为掌门1对1下一代基础微服务体系，2019年11月开始筹划，2020年1月4日推出第一版，2020年4月15日发布1.2.0 & 2.2.0里程碑稳定版，兼容Spring Cloud Edgware版、Finchley版、Greenwich版、Hoxton 版本。基于三层体系而构建。

基础公共组件。Solar的基础组件，基础公共组件一般呈原子层面的独立存在，组件间也可适当耦合，基本上可达到一个组件被移除，不影响另外一个组件的运行的特征
基础公共框架。Solar的基础框架，依托Spring Cloud服务体系，以框架形式对外暴露。它的另外一个重要特征，是对基础公共组件的聚合，一种“搭积木”的方式进行构建
基础公共服务。Solar的基础服务，以公共服务形式对外暴露。它的另外一个重要特征，是对基础公共组件的使用，它是Solar框架卫星环绕式的组成部分

Solar 基于 Spring Cloud 技术栈，支持 Eureka 注册中心、Apollo 配置中心、Zuul 网关、2个限流熔断降级组件（Sentinel、Hystrix）等，Skywalking + Opentracing和CAT的APM调用链监控，Prometheus + Grafana指标监控，Kibana日志监控等，具有企业级的插件引入、开箱即用特征。它包含几大核心模块：

全链路灰度蓝绿发布智能化 & DevOps 发布平台集成
Zuul网关动态过滤转发灰度蓝绿 & Furion 统一控制台
Sentinel全链路熔断限流降级权限和自研功能
Apollo & Eureka & VI & Sensitive & EventBus & Agent & XXL-Job等中间件和组件
Docker CI & 自动化测试
服务和网关一键脚手架
监控三要素，Tracer（Skywalking & CAT），Metrics （多维度的业务指标监控），Logger（MDC，Kibana & ES & GOHANGOUT等的ELK日志集群）
打通基础数据中间件，MySQL（ShardingSphere）& RocketMQ & MongoDB & Redis
支持大数据平台，Kafka & Elastic Search & InfluxDB
接入GPM监控平台，Prometheus & Grafana & InfluxDB & AlarmCenter （运维、邮件、钉钉机器人和掌控APP告警）
接入阿里云，OSS支撑

术语解释

全链路

全链路：用于端到端的调用访问范畴，一般是往网关到下游若干服务的链路拓扑结构。例如，网关 -> A服务 -> B服务 -> …的调用和访问

灰度发布

灰度发布：又名金丝雀发布，指不停机旧版本，部署新版本，低比例流量（例如：5%）切换到新版本，高比例流量（例如：95%）仍走旧版本。通过监控观察确认无问题，逐步扩大范围，慢慢的把所有流量都迁移到新版本上来
灰度发布的作用：支持白天向生产环境发布新服务，安全平滑的逐步切换流量，保证流量以最小代价实现无损

全链路灰度发布

全链路灰度发布是指流量在全链路权重分配。如下两条链路，流量必须走“链路1”或者“链路2”，不能出现交叉情形，例如，A服务（1.0版本）不允许去访问B服务（2.0版本），这样方式可以有效避免新旧版本不兼容的情况

链路1：网关->A服务（1.0版本）->B服务（1.0版本）
链路2：网关->A服务（2.0版本）->B服务（2.0版本）

操作者给“链路1”分配95%的权重流量，给“链路2”分配5%的权重流量。假如“链路2”中任何一个服务出现问题，我们可以直接切掉“链路2”的5%流量，实施流量回滚。下文中提到的版本1.0表示已经上线的旧服务，版本2.0表示即将要上线的新服务

蓝绿发布

蓝绿发布：不停机旧版本，部署新版本，将流量切到新版本，便于快速回滚，旧版本待流量为零，可以继续保留较长时间后下线
蓝绿发布的作用：支持白天向生产环境发布新服务，通过条件方式，实现在两个部署环境快速切换，如果新服务存在问题，可以快速切换到老服务，保证流量以最小代价实现无损

全链路蓝绿发布

全链路灰度发布是指流量在全链路条件分配。如下两条链路，流量必须走“链路1”或者“链路2”，不能出现交叉情形，例如，A服务（1.0版本）不允许去访问B服务（2.0版本），这样方式可以有效避免新旧版本不兼容的情况

链路1：网关->A服务（1.0版本）->B服务（1.0版本）
链路2：网关->A服务（2.0版本）->B服务（2.0版本）

操作者给“链路1”分配一个Http Header值，给“链路2”分配另一个Http Header值，例如：Header中domain=green，选择执行“链路1”，domain=blue，选择执行“链路2”。假如“链路2”中任何一个服务出现问题，直接把domain切换到www，实施流量回滚。

适用条件

所有全链路服务必须前置Solar网关，即所有全链路服务的流量必须通过Solar网关进入
所有全链路服务必须接入Solar框架
未接入Solar框架的服务必须实施最后一次滚动发布，使之接入Solar框架后具备全新的全链路灰度发布和蓝绿发布的能力
业务服务如果存在静态IP负载均衡，Solar框架也兼容，但不会对它灰度发布和蓝绿发布

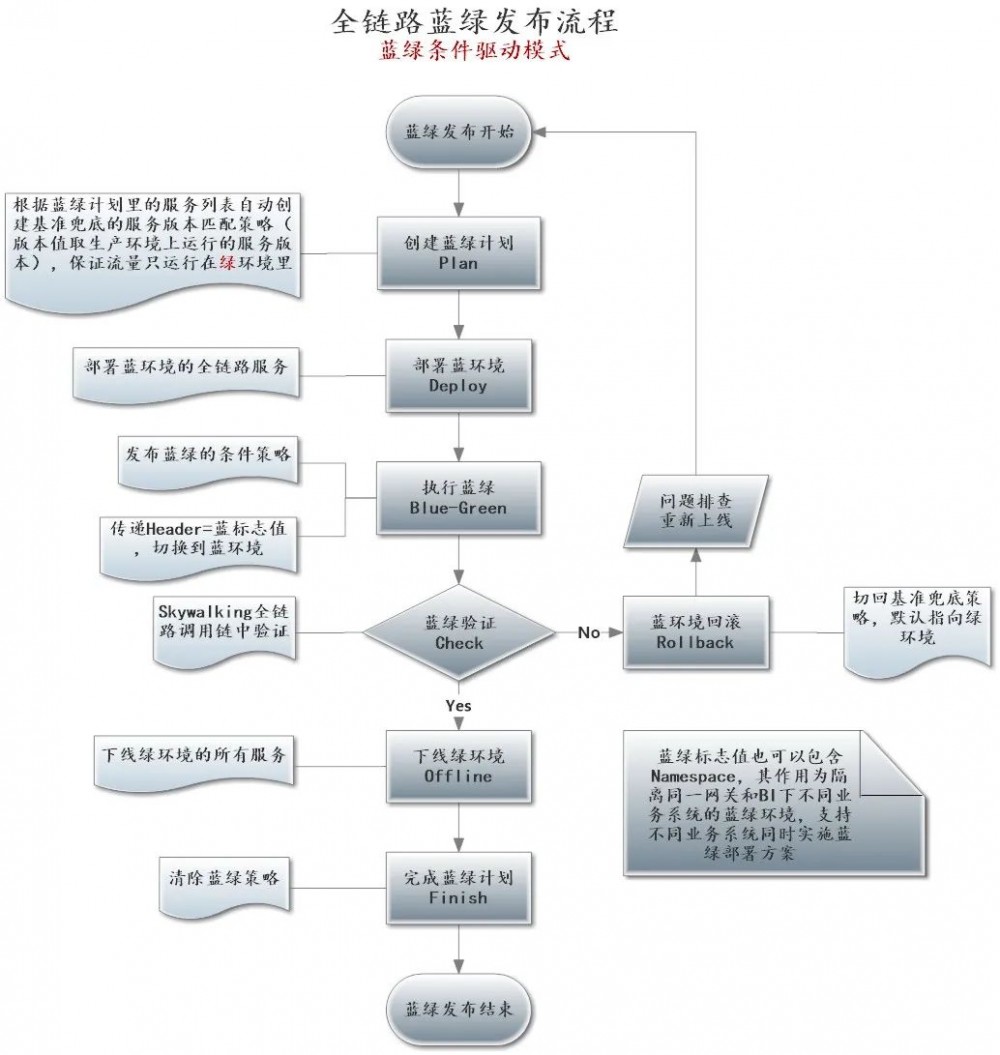

蓝绿发布流程

注意：我们实现了对灰度发布和蓝绿发布的糅合，下文提到的“蓝绿发布”有广义性，同时包含狭义的“蓝绿发布”和“灰度发布”的含义

蓝绿成功的流程

创建蓝绿计划（Plan）->蓝环境部署（Deploy）->执行蓝绿（Blue-Green）->蓝绿验证（Check）->下线绿环境（Offline）->完成蓝绿计划（Finish)

蓝绿失败的流程

创建蓝绿计划（Plan）->蓝环境部署（Deploy）->执行蓝绿（Blue-Green）->蓝绿验证（Check）->蓝环境回滚（Rollback）

蓝绿发布前

创建蓝绿计划

用户在CD平台上创建蓝绿计划，他需要事先统筹确定，今天有多少个服务要发布新版本（本文假设需要发布A新服务和B新服务为例进行阐述），执行全链路版本条件驱动或者权重放量

根据蓝绿计划里的服务列表自动创建基准兜底的服务版本匹配策略（版本只取生产环境上运行的服务版本），保证流程只运行在绿环境里，规则推送给线上所有网关

<rule>
    <strategy>
        <version>
{"solar-service-a":"1.0", "solar-service-b":"1.0"}</version>
    </strategy>
</rule>

蓝绿发布中

部署蓝环境的全链路服务

A新服务和B新服务的机器通过VI启动点火成功并拉入流量（注册到注册中心）之后，进入蓝绿环节

执行蓝绿

根据用户提交的蓝绿计划，CD平台将自动创建蓝绿策略。注意：下文中提到的XML展现方式，用户是接触不到的，只是为了表达逻辑含义而已

执行蓝绿条件驱动模式

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

通过蓝绿发布计划的配置页面，配置服务版本号，路由链路，以及每条链路的路由条件，下面配置表示为Http Header中domain字段为green时候走route1的链路，domain字段为blue时候流量走route2的链路。Header字段可自定义，对于同一网关和BI下不同业务系统的蓝绿发布和路由，可以通过namespace进行隔离，其作用是支持不同业务系统同时实施蓝绿发布方案

<rule>
    <strategy-customization>
        <conditions type="blue-green">
            <condition id="condition1" header="#H['domain'] == 'green'" version-id="route1"/>
            <condition id="condition2" header="#H['domain'] == 'blue'" version-id="route2"/>
        </conditions>

        <routes>
            <route id="route1" type="version">{"solar-service-a":"1.0", "solar-service-b":"1.0"}</route>
            <route id="route2" type="version">{"solar-service-a":"2.0", "solar-service-b":"2.0"}</route>
        </routes>
    </strategy-customization>
</rule>

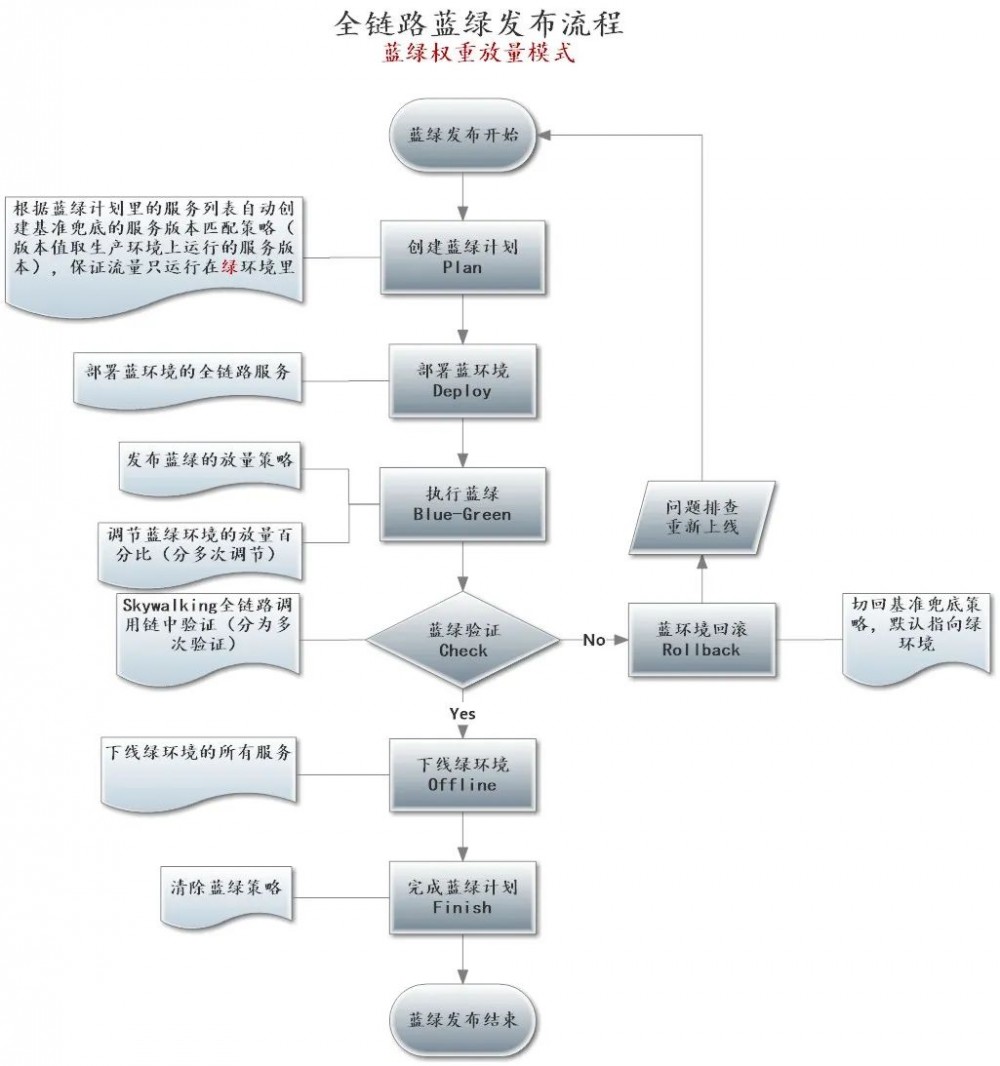

执行蓝绿权重放量模式

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

通过蓝绿发布计划的配置页面，配置服务版本号，路由链路，以及每条链路所占的权重百分比，下面配置表示为route1的链路（green链路）所占的流量百分比为5%，route2的链路（blue链路）所占的流量百分比为95%。相对于“蓝绿条件驱动模式”，“蓝绿权重放量模式”需要使用者分几次条件蓝绿权重，并进行多次观察，小心放量

<rule>
    <strategy-customization>
        <conditions type=“gray">
            <condition id="condition1" version-id="route1=95;route2=5"/>
        </conditions>
        <routes>
            <route id="route1" type="version">{"solar-service-a":"1.0", "solar-service-b":"1.0"}</route>
            <route id="route2" type="version">{"solar-service-a":"2.0", "solar-service-b":"2.0"}</route>
        </routes>
    </strategy-customization>
</rule>

蓝绿验证

通过蓝绿验证的工具（例如：Skywalking全链路调用链中验证），验证蓝环境是否有新流量接入，新流量是否会引起业务调用异常和错误。相对于“蓝绿条件驱动模式”，“蓝绿权重放量模式”需要使用者多次执行“全链路侦测”，观测权重百分比概率执行是否准确

蓝绿发布后

蓝绿成功，执行如下步骤：

下线绿环境。下线绿环境的所有服务
完成蓝绿计划。清除蓝绿策略

蓝绿失败，执行如下流程：

蓝绿验证失败后，执行蓝环境回滚。当全链路中任何一个服务出现问题，就需要回滚。回滚方式，切回基准度低策略，默认指向绿环境

<rule>
    <strategy>
        <version>{"solar-service-a":"1.0", "solar-service-b":"1.0"}</version>
    </strategy>
</rule>

回滚后，对于出问题的服务，进行问题排查，重新上线，再执行蓝绿发布计划

蓝绿发布并行隔离

当同一网关下，不同系统同时并行执行蓝绿发布，为避免冲突（不同系统的全链路蓝绿发布中包含相同的服务，但指向不同的版本匹配），可以通过命名空间（namespace）进行隔离，namespace通过Http Header传入，由Spel表达式进行命中，表达方式如下：

<rule>
    <strategy-customization>
        <conditions type="blue-green">
            <condition id="condition1" header="#H['namespace'] == 'x-system' && #H['domain'] == 'green'" version-id="route1"/>
            <condition id="condition2" header="#H['namespace'] == 'y-system' && #H['domain'] == 'blue'" version-id="route2"/>
        </conditions>

        <routes>
            <route id="route1" type="version">{"solar-service-a":"1.0", "solar-service-b":"1.0"}</route>
            <route id="route2" type="version">{"solar-service-a":"2.0", "solar-service-b":"2.0"}</route>
        </routes>
    </strategy-customization>
</rule>

注意：上述方式只适用于“蓝绿条件驱动模式”

蓝绿的外界驱动和网关驱动

外界驱动

在全链路中，由外界传递蓝绿的Header标志值到网关上，来驱动全链路蓝绿发布，例如：上文提到的namespace和domain的Header。外界一般包括界面端，手机端等元素

网关驱动

在全链路中，外界不传递蓝绿的Header标志值，而是通过在策略中加入对应的Header值，并写入到网关上，来驱动全链路蓝绿发布。表达方式如下：

<rule>
    <strategy-customization>
        <conditions type="blue-green">
            <condition id="condition1" header="#H['namespace'] == 'x-system' && #H['domain'] == 'green'" version-id="route1"/>
            <condition id="condition2" header="#H['namespace'] == 'y-system' && #H['domain'] == 'blue'" version-id="route2"/>
        </conditions>
        <routes>
            <route id="route1" type="version">{"solar-service-a":"1.0", "solar-service-b":"1.0"}</route>
            <route id="route2" type="version">{"solar-service-a":"2.0", "solar-service-b":"2.0"}</route>
        </routes>

        <headers>
            <header key="namespace" value="x-system"/>
            <header key="domain" value="green"/>
        </headers>
    </strategy-customization>
</rule>

外界不需要做任何改动，根据蓝绿的Header匹配，确定走route1的路由路径

注意：上述方式只适用于“蓝绿条件驱动模式”

蓝绿智能化实践

智能化，包括运维部署智能化和蓝绿驱动智能化

运维部署智能化：

业务人员部署服务时候，不需要接触任何云环境，只需要几步界面点击即可完成
蓝绿驱动智能化：

业务人员只需要按照既定的版本迭代规则，不需要接触复杂的蓝绿规则策略，只需要几步界面点击即可完成

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

计划创建

我们可以通过创建一个发布计划，执行蓝绿发布。一个发布计划可以关联多个服务，即进行全链路的蓝绿发布

计划审批

创建完的蓝绿发布计划会进入待审批状态，每个服务至少需要一个Owner审批通过后才可进入发布配置。由于涉及到生产环境上的服务上下线，我们采用了非常严格的权限控制

发布配置

审批通过后，进入发布配置页

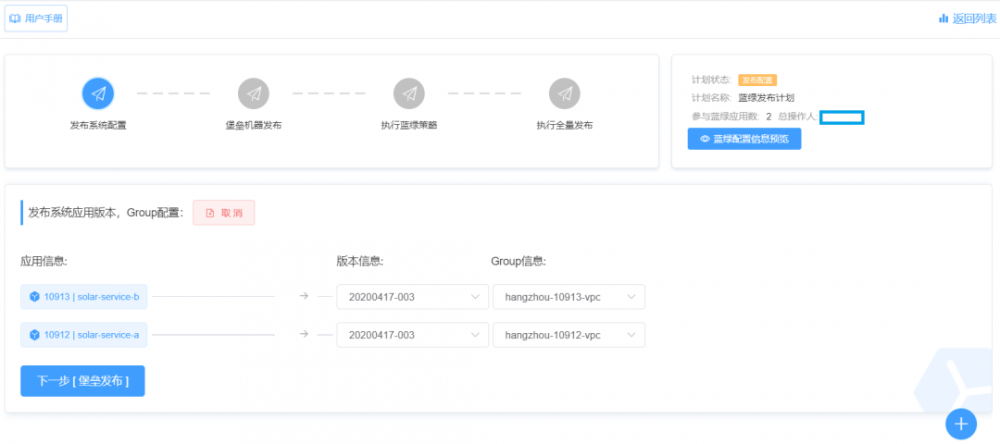

发布系统配置

该步骤为运维智能化发布步骤

选择应用参与蓝绿发布的版本信息
选择应用参与蓝绿发布的Group信息（运维层面的分组信息）

完成后进入【堡垒发布】

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

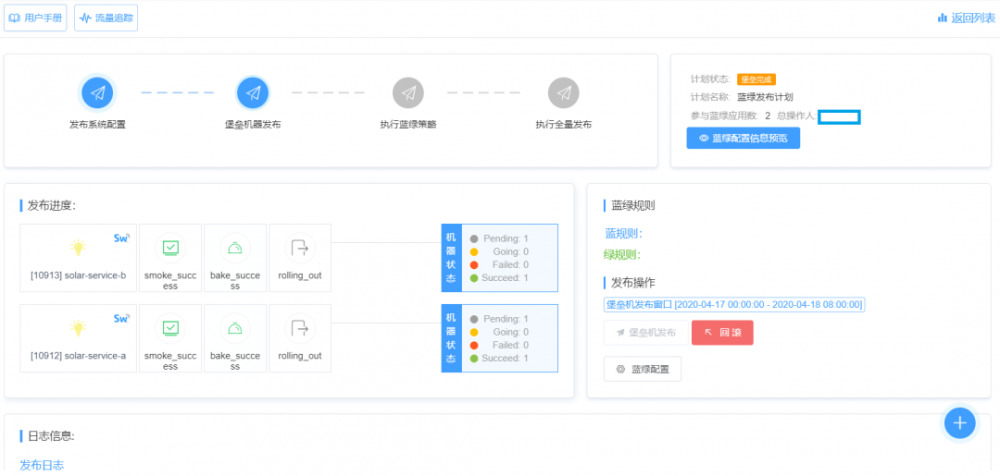

堡垒发布

堡垒机的作用是尝试全链路新版本流量的引流，具有流量堡垒、屏障和保护作用。一旦堡垒机流量出现问题，可以快速回滚

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

堡垒机发布完成后，生成兜底规则，兜底规则的作用是确保新版本上线过程中，或者快速回滚过程中流量打回到老的稳定版本，下一步进入【蓝绿配置】

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

蓝绿策略配置和执行

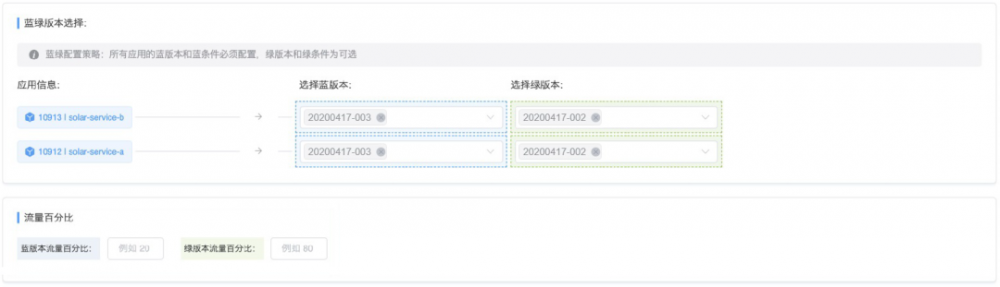

权重放量模式

蓝绿版本选择：所有应用的蓝版本和蓝条件必须配置
蓝绿权重配置：根据案例输入蓝绿版本的权重百分比。权重百分比的设置过程，是需要人工观察和不断减少旧版本权重，增加新版本权重的过程

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

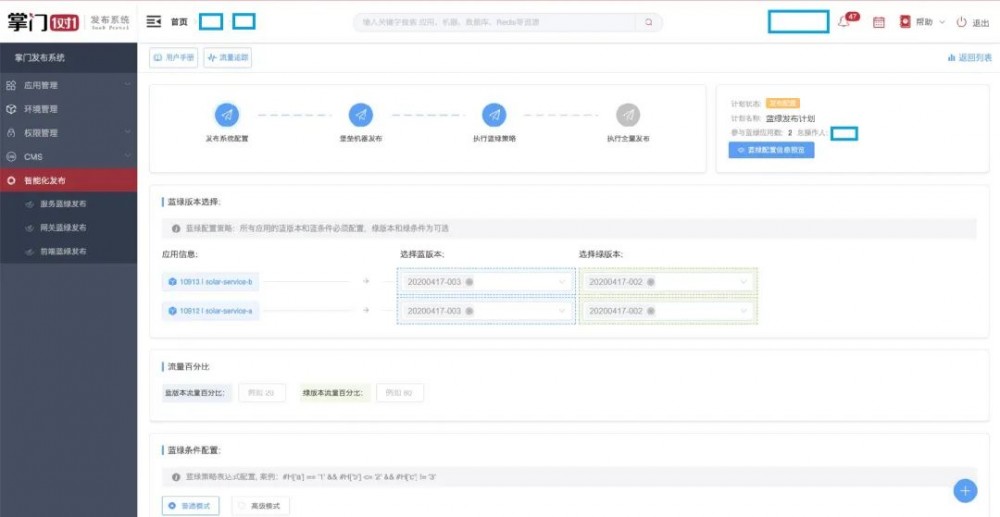

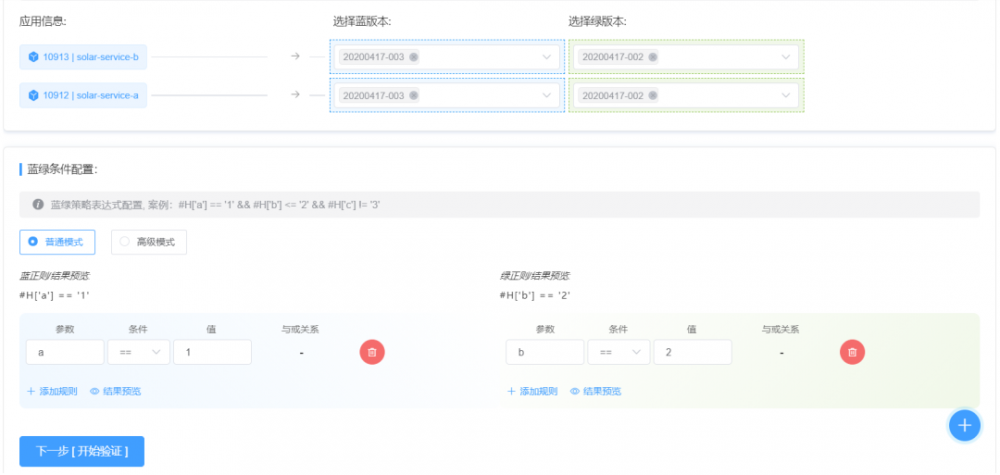

条件驱动模式

蓝绿版本选择：所有应用的蓝版本和蓝条件必须配置，绿版本和绿条件为可选
蓝绿条件配置：根据案例输入蓝绿版本的表达式

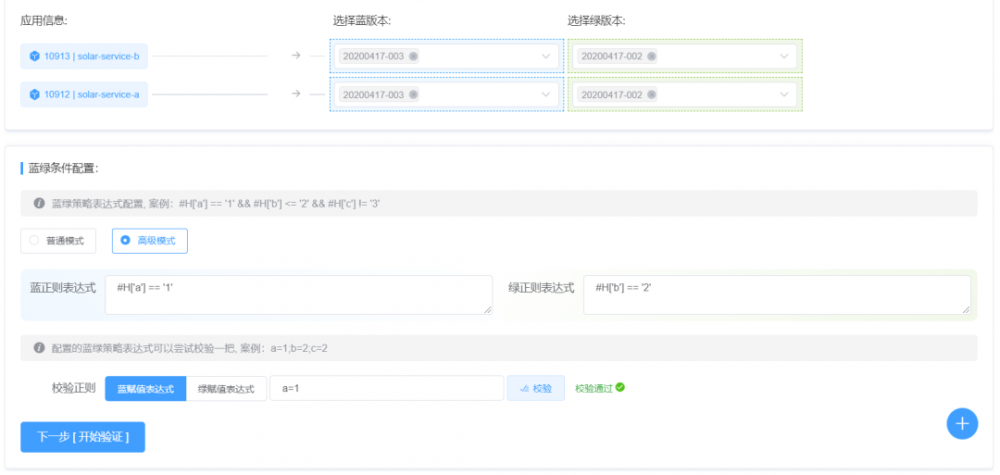

表达式提供用户自主校验功能，可选择对应规则进行校验。表达式分为两种

普通模式，支持简单的 == ， != ， > ， >= ， < ， <= 六种操作，并且通过 && 或者 || 串联起来

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

高级模式，通过Spring Spel语句的编写，支持更多高级的科学计算和逻辑计算场景

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

校验通过后进入下一步【开始验证】

执行验证

蓝绿和兜底规则生效后，可以执行如下功能，进行准确性验证

蓝绿全链路路由预检测功能，输入路由规则可以查看预检测结果

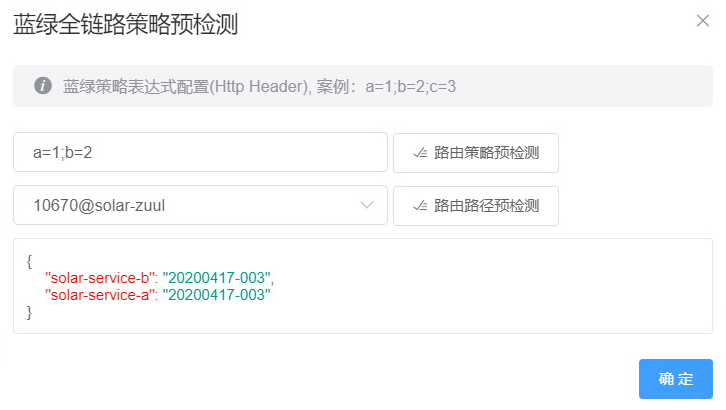

路由策略预检测。

在符合当前条件下，从网关派发到全链路服务的路由Header Json内容是否准确，是否符合预期

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

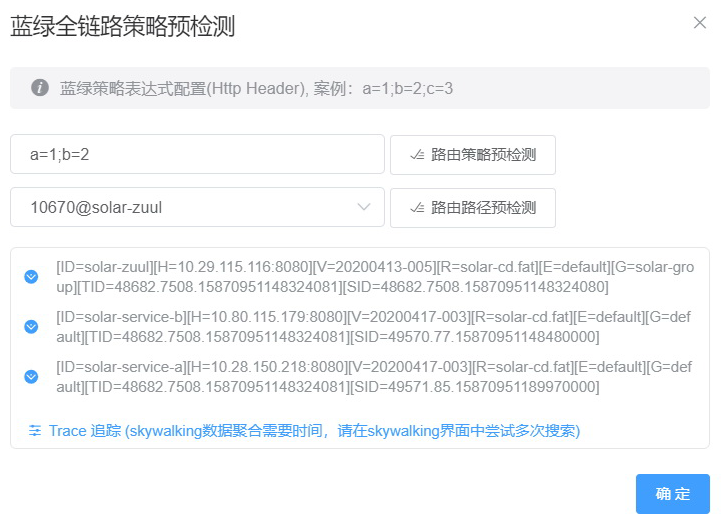

路由路径预检测。

在符合当前条件下，从网关到全链路服务进行智能化侦测，把途径的服务的版本等各类信息打印出来

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

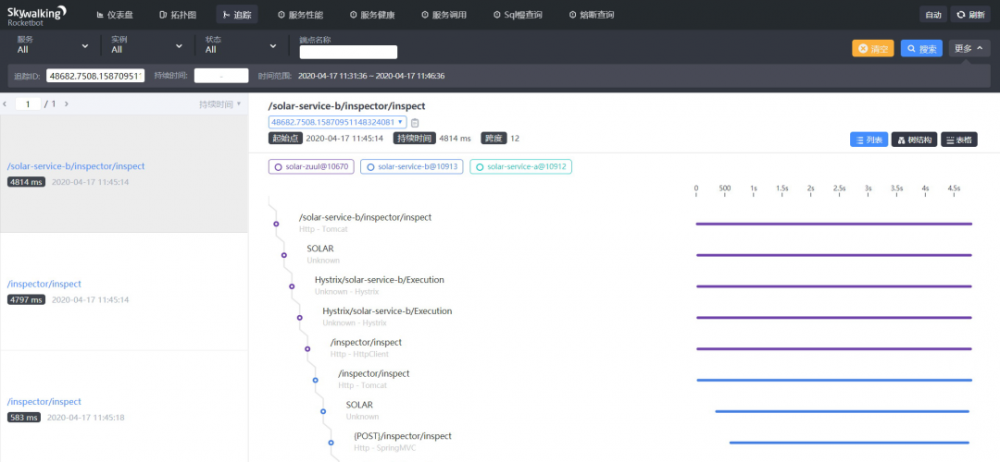

跳转定位到Skywalking观察全链路追踪的结果

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

从Skywalking的SOLAR Span上，我们可以看到很多关键性的信息

1. TraceId和SpanId输出
2. AppId和服务名输出
3. 所在服务的IP地址输出
4. 灰度版本，区域和子环境输出
5. 灰度版本路由规则输出
6. 调用链服务中的RestController的类名，方法名，入参，出参输出
7. 调用链服务中的任何代码未被捕获的异常的输出
8. 业务扩展接口自定义业务数据输出

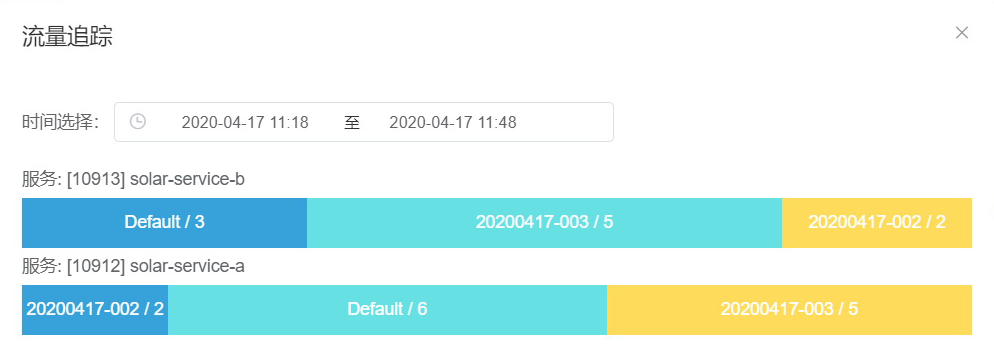

通过对接Skywalking后台实现流量追踪

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

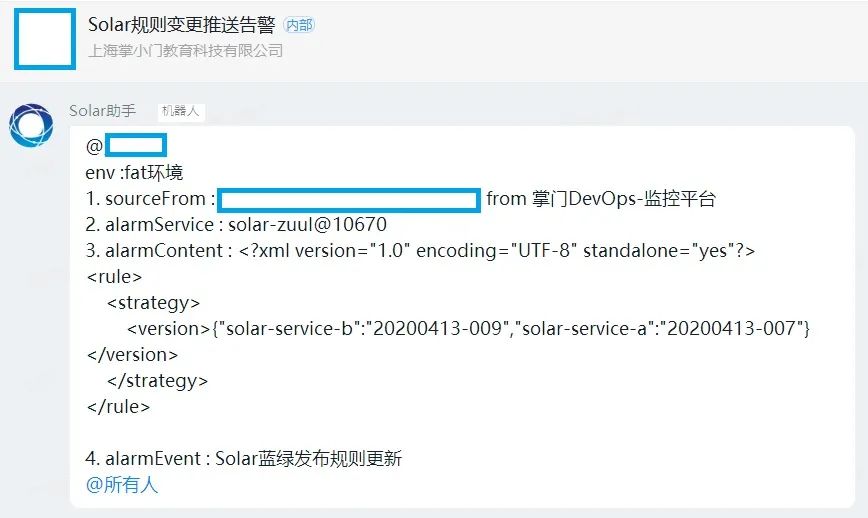

通过掌门监控平台，对接钉钉机器人的通知机制，随时监控蓝绿规则和策略的变更

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

执行回滚

验证失败后，执行回滚。当全链路中任何一个服务出现问题，就需要回滚。回滚方式，即删除配置strategy-customization节点下的策略，保留strategy节点下的策略，默认将执行基准兜底的服务匹配策略
Baking 阶段回滚后，对于出问题的服务，进行问题排查，重新上线，再执行发布计划

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

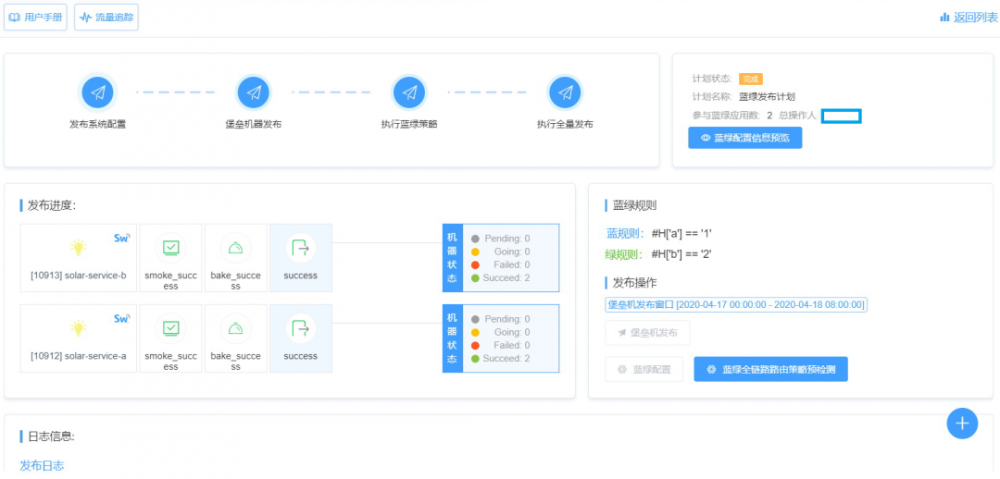

执行全量发布

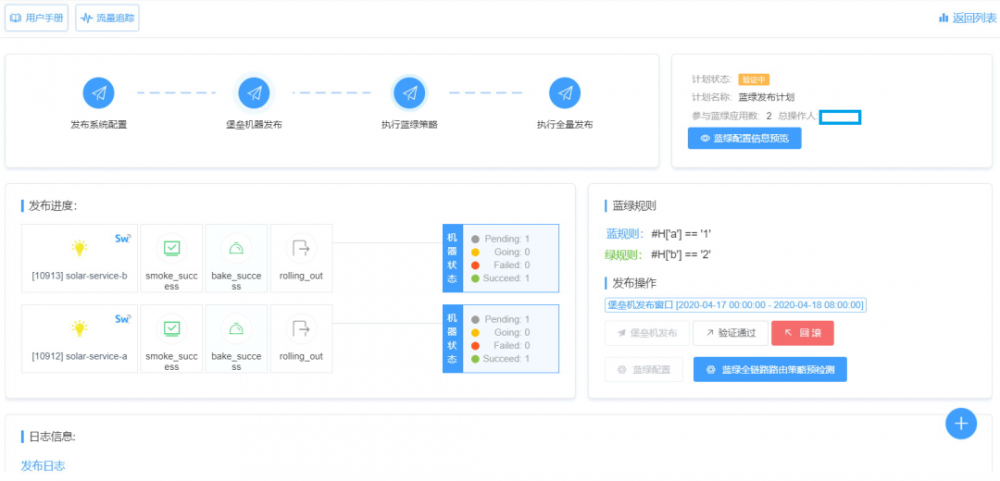

验证通过后，将执行全量发布，蓝绿发布流程结束

全链路灰度蓝绿发布智能化实践，看掌门1对1是这样做的

后续展望

我们将不仅局限在Spring Cloud微服务侧的蓝绿发布，将持续推进前端、网关、Nginx等端到端和各类技术栈的蓝绿发布，实现真正全链路的蓝绿发布，争取把广大业务部门的同学从熬夜的泥潭里早日解放出来，做到白天无损且安全的生产环境发布

作者介绍

吴毅挺，掌门技术副总裁，负责技术中台和少儿技术团队。曾就职于百度、eBay、携程，曾任携程高级研发总监，负责从零打造携程私有云、容器云、桌面云和PaaS平台

任浩军，掌门基础架构部研发经理。曾就职于平安银行、万达、惠普，曾负责平安银行平台架构部PaaS平台基础服务框架研发。10 多年开源经历，Github ID：@HaojunRen，Nepxion 开源社区创始人，Nacos Group Member，Spring Cloud Alibaba & Nacos & Sentinel & OpenTracing Committer
